MV C-GIS SF6 Interruttore isolato a gas Interruttore compatto 12kV ~ 36kV 2500A 31,5kA per impianti industriali

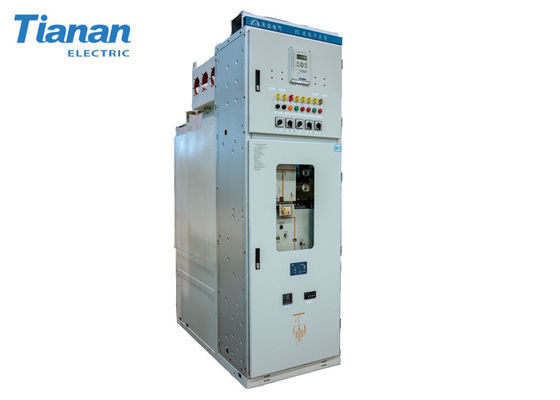

Grande immagine : MV C-GIS SF6 Interruttore isolato a gas Interruttore compatto 12kV ~ 36kV 2500A 31,5kA per impianti industriali

Dettagli:

Luogo di origine:	La Cina
Marca:	Tianan Electric
Certificazione:	XIHARI
Numero di modello:	XGN49

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 UNITÀ
Imballaggi particolari:	pacchetto standard dell'esportazione
Tempi di consegna:	60 giorni
Termini di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di alimentazione:	500 unità/anno

Contatto

Descrizione di prodotto dettagliata

Voltaggio:	12/24/36kV	Attuale:	630~2500A
Isolamento:	Gas SF6	Altitudine:	Fino a 5000 M
Protezione:	IP65	Tutta la vita:	30 anni
Evidenziare:	apparecchiatura elettrica di comando placcata del metallo , apparecchiatura elettrica di comando media di tensione

Quadro di manovra in SF6 isolato in gas per media tensione MV C-GIS

GIS compatto da 12kV ~ 36kV 2500A 31.5kA per sottostazioni di trasformazione, impianti industriali e applicazioni infrastrutturali.

Panoramica del prodotto

Questo quadro di manovra isolato in gas soddisfa rigorosi requisiti di sicurezza operativa, sicurezza del personale, affidabilità operativa, ingombri ridotti e manutenzione ridotta. Progettato in conformità con gli standard IEC 62271-200 con componenti primari conformi agli standard internazionali pertinenti. Alloggia interruttori sottovuoto (VCB) ad alte prestazioni testati secondo IEC 62271-100. Adatto per sistemi a barra unica e doppia per installazione interna.

Caratteristiche principali

Sviluppato utilizzando tecnologia avanzata da Toshiba Co., Ltd.
Eccellenti prestazioni di isolamento con dimensioni compatte utilizzando gas SF6 come mezzo isolante
Affidabili prestazioni di interruzione con interruttore sottovuoto per estinzione d'arco e meccanismo di azionamento a molla di lunga durata
Elevata affidabilità con design del corpo sigillato non influenzato dalle condizioni esterne
Design sicuro con dispositivi di scarico della pressione indipendenti per la protezione da guasti interni
Affidabile apparecchiatura "cinque prevenzioni" con interblocchi meccanici ed elettrici
Facile installazione con connessioni esterne di barra isolata in solido
Spaziosa sala cavi per una comoda installazione

Specifiche 36kV / 40.5kV

Articolo	Unità	Parametro tecnico
Tensione nominale	kV	36 \| 40.5
Livello di isolamento nominale	-	Tensione di tenuta alla frequenza di rete 1 min: 70-95kV
Tensione di tenuta all'impulso atmosferico	-	170-185kV
Corrente nominale	A	630, 1250, 2000, 2500
Corrente di tenuta di breve durata nominale 4s	kA	25, 31.5
Corrente di picco di tenuta nominale	kA	63, 80
Pressione di esercizio nominale	MPa	0.05
Tasso di perdita annuale	%	<0.5%
Grado di protezione	-	Camera gas sigillata IP65, sala controllo IP4X
Dimensioni (L×L×A)	mm	600(min)×1700×2450

Specifiche classe 12kV

Articolo	Unità	Dati
Tensione nominale	kV	12
Corrente nominale	A	630, 1250, 2000, 2500
Frequenza nominale	Hz	50/60
Tensione di tenuta alla frequenza di rete nominale	kV	45 (fase-fase/terra), 48 (tra le distanze)
Tensione di tenuta all'impulso atmosferico nominale	kV	75 (fase-fase/terra), 85 (tra le distanze)
Tensione di tenuta alla frequenza di rete del circuito di controllo ausiliario	V	2000
Corrente nominale di interruzione di cortocircuito	kA	20, 25, 31.5
Corrente nominale di chiusura di cortocircuito	kA	63, 80, 100
Corrente di tenuta di breve durata nominale	kA/s	25/4, 31.5/4, 40/4
Corrente di picco di tenuta nominale	kA	63, 80, 100
Grado di protezione	-	Vano gas: IP67, vano BT: IP4X
Resistenza circuito principale	μΩ	<250
Pressione nominale gas SF6 (20°C)	MPa	0.045
Pressione minima gas SF6 (20°C)	MPa	0.03
Tasso di perdita annuale gas SF6	%	<1
Tensione nominale circuito di controllo ausiliario	V	DC 110/220, AC 220
Dimensioni (L×P×A)	mm	500×1000×1850
