Gas dell'interno - Governo medio isolato dell'unità principale dell'anello di GIS dell'apparecchiatura elettrica di comando 10kV di tensione

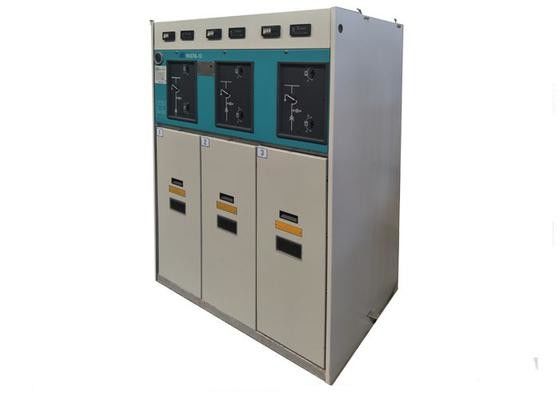

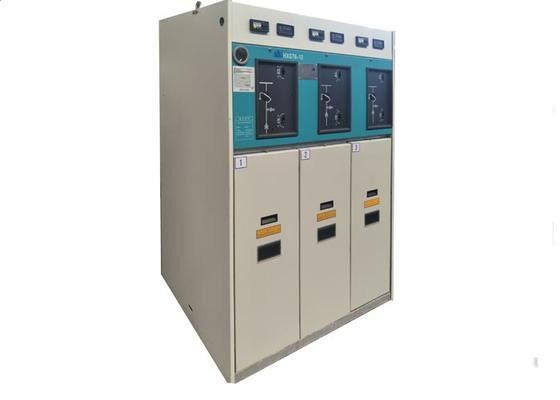

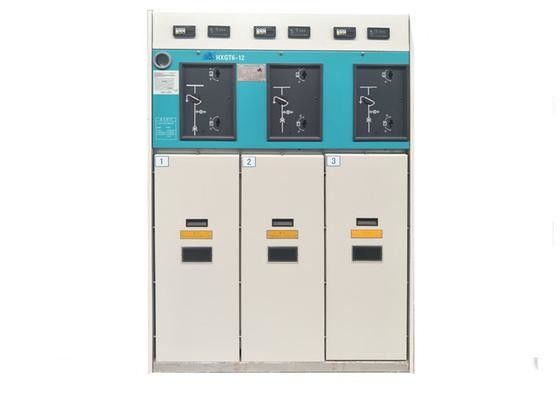

Grande immagine : Gas dell'interno - Governo medio isolato dell'unità principale dell'anello di GIS dell'apparecchiatura elettrica di comando 10kV di tensione

Dettagli:

Luogo di origine:	La Cina
Marca:	Tianan Electric
Certificazione:	ISO9001:2000, VDE, CCC, TUV
Numero di modello:	XGN58 (HXGT6A) - 12/24

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1unità
Prezzo:	Pending
Imballaggi particolari:	CASSE DI LEGNO
Tempi di consegna:	45 giorni del lavoro
Termini di pagamento:	L/C, T/T, Western Union, D/A, D/P, MoneyGram
Capacità di alimentazione:	2000units all'anno

Contatto

Descrizione di prodotto dettagliata

Dimensione:

3 Uint

Specificità:

12KV/24KV

attrezzature:

Combinazioni di interruttore e fusibile

Applicazione:

Zone industriali e commerciali o zone rurali

Evidenziare:

i gis intossicano l'apparecchiatura elettrica di comando isolata

apparecchiatura elettrica di comando media di tensione

Interno 10kV MV GIS Anello Unità Principale Interruttore, Gas-isolato armadio di sicurezza

Generale

XGN58 ((HXGT6A)-12/24 Switchgear ((RMU) è un tipo di apparecchio composito che sigilla tutti gli interruttori dei circuiti principali in un involucro metallico e utilizza gas SF6 come mezzo di estinzione dell'arco e di isolamento.È adatto per RMU e doppia alimentazione da radiazione in circuito di alimentazione 12/24kVIl prodotto è particolarmente adatto alle zone industriali e commerciali o alle zone rurali che hanno carichi di alimentazione ad alta densità e utilizzano reti di alimentazione via cavo.la RMU ha i vantaggi di un funzionamento sicuroLa RMU può essere combinata in modo flessibile con l'estensione delle barre dei bus.

Condizioni di servizio

1Altitudine: non superiore a 3000 m sul livello del mare;

2. temperatura ambiente: massimo: +40°C, minimo: -40°C;
3- umidità relativa: media giornaliera non superiore al 95%, media mensile non superiore al 90%;
4Nessun inquinamento di gas corrosivi o combustibili, intensità sismica non superiore a 8 gradi.
5Nessuna vibrazione violenta regolare, intensità sismica non superiore alla classe notturna;

Nota: se si verifica una deviazione dalle normali condizioni di servizio, il cliente può negoziare con il costruttore.

Caratteristiche tecniche
Equipaggiato con interruttore di carico, apparecchio composito di fusione di carico, unità di funzione di interruttore di circuito, la sua funzione è molto completa.
- Piccolo volume, peso leggero, volume minimo per un singolo è 350*820*1500mm.
¢Semplice utilizzo, uso sicuro, manutenzione conveniente,
l'apparecchio di commutazione può essere utilizzato per 30 anni senza manutenzione.
L'RMU è progettato per essere omniseale, senza parte attiva esposta e può funzionare a lungo termine in un ambiente avverso.

Parametro elettrico dell'apparecchiatura di commutazione

- No, no, no, no.	Articolo				unità	Parametro
1	Voltaggio nominale				KV	12,24
2	Corrente nominale della barra del bus				A	630,1250
3	Corrente nominale				A	630
4	Frequenza nominale 1min				HZ	50/60
5	Corrente di resistenza a breve durata nominale				CA	20/4, 25/2
6	Cantico nominale di resistenza alla corrente				CA	50,63
7	Corrente nominale di cortocircuito				CA	50,63
8	Corrente nominale dell'apparecchio di commutazione di carico con filo di fusibile				A	100
9	Corrente nominale di rottura del cortocircuito			fusibile	CA	31.5
				Interruttore di circuito	CA	20,25
10	Potenza di 1 minuto resistenza alla frequenza tensione		(fase a fase/fase-terra/caos)		KV	42/48,65/79
	impulso di fulmine resistenza alla tensione (valore massimo)		(fase a fase/fase a terra) (fase a fase/fase a terra)		KV	75/85, 125/145
	Resistenza del circuito	Dispositivo di commutazione di carico			μΩ	130
		Apparecchiature per la produzione di energia elettrica (non inclusi i dispositivi per la produzione di energia elettrica)			μΩ	250
		Fabbricazione in cui sono utilizzati i dispositivi per la produzione di energia elettrica			μΩ	140
11	SF6 Pressione nominale del gas (pressione di misura di 20 °C)				MPa	0.04
12	SF6 Tasso annuale di fuga di gas					≤ 0,2%
13	Grado di protezione (cella riempita di gas)					Protezione IP67

Prodotto Tag:

Persona di contatto: Ms. Lian Huanhuan

Telefono: +86-13858385873

Fax: 86-574-87911400
