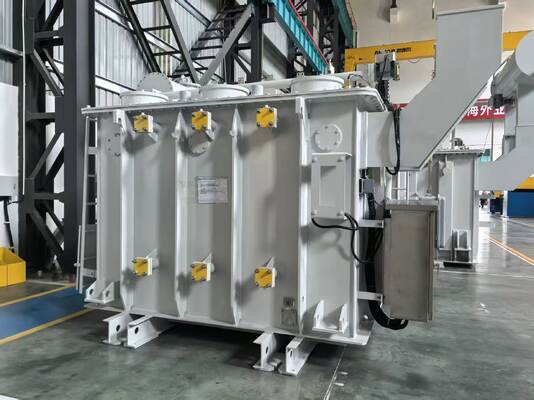

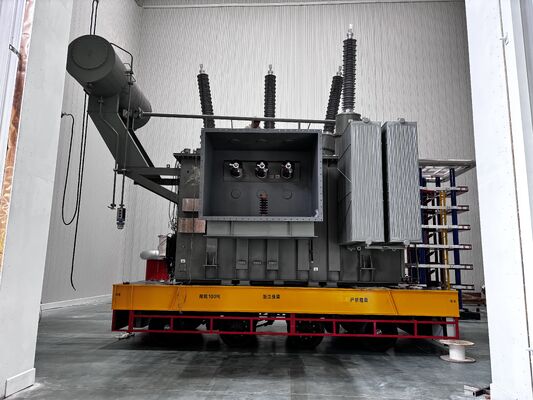

Trasformatore trifase a bagno d'olio con tensione di rottura di 65,2 kV progettato per sistemi di trasmissione e distribuzione di energia

Descrizione del prodotto:

Il trasformatore di potenza immerso in olio con una capacità nominale di 12500KVA è un dispositivo elettrico altamente affidabile ed efficiente progettato per soddisfare le esigenze dei moderni sistemi di distribuzione dell'energia. Prodotto in conformità con lo standard IEC60076, questo trasformatore garantisce prestazioni, sicurezza e longevità superiori, rendendolo la scelta ideale per varie applicazioni industriali, commerciali e di pubblica utilità. Il design robusto e le caratteristiche avanzate di questo trasformatore immerso in olio lo rendono un componente vitale nelle reti elettriche, consentendo il trasferimento sicuro ed efficiente dell'energia elettrica attraverso diversi livelli di tensione.

Una delle caratteristiche distintive di questo trasformatore immerso in olio è l'uso dell'olio come mezzo isolante e di raffreddamento. Gli avvolgimenti e il nucleo del trasformatore sono immersi in olio isolante di alta qualità, che svolge molteplici funzioni. Fornisce un eccellente isolamento elettrico, prevenendo cortocircuiti e guasti, agendo anche come mezzo di trasferimento del calore per dissipare il calore generato durante il funzionamento. Questa immersione in olio migliora significativamente le prestazioni termiche del trasformatore, garantendo un funzionamento stabile anche in condizioni di carico elevato.

Il metodo di raffreddamento impiegato in questo trasformatore è ONAF (Oil Natural Air Forced), un sistema di raffreddamento altamente efficiente che combina la circolazione naturale dell'olio con il raffreddamento ad aria forzata. In questo metodo, l'olio circola naturalmente all'interno del serbatoio del trasformatore per assorbire il calore dagli avvolgimenti e dal nucleo. Allo stesso tempo, le ventole esterne soffiano aria sui radiatori per accelerare il processo di raffreddamento. Questo duplice meccanismo di raffreddamento consente al trasformatore di operare a temperature ottimali, migliorando la sua efficienza e prolungando la sua durata. Il metodo di raffreddamento ONAF è particolarmente vantaggioso per i trasformatori con capacità nominali più elevate, come questo modello da 12500KVA, in quanto gestisce efficacemente le sollecitazioni termiche associate a carichi elettrici pesanti.

Il gruppo di collegamento di questo trasformatore immerso in olio è Dyn1, che indica un collegamento a delta sull'avvolgimento primario, un collegamento a stella con neutro sull'avvolgimento secondario e uno sfasamento di 30 gradi in anticipo. Questa configurazione di collegamento è ampiamente utilizzata nelle reti di distribuzione dell'energia in quanto offre diversi vantaggi, tra cui la capacità di alimentare sia carichi trifase che monofase, una migliore tolleranza ai guasti e una ridotta distorsione armonica. Il gruppo di collegamento Dyn1 facilita anche la messa a terra del punto neutro, migliorando la stabilità e la sicurezza del sistema.

Progettato per funzionare in modo efficiente in ambienti con un'umidità relativa fino al 50%, questo trasformatore immerso in olio incorpora caratteristiche che lo proteggono dall'ingresso di umidità e dalla corrosione. Una corretta sigillatura e l'uso di materiali resistenti all'umidità assicurano che i componenti interni rimangano asciutti e funzionali, prevenendo il deterioramento dell'olio isolante e dell'isolamento elettrico. Ciò rende il trasformatore adatto all'installazione in una varietà di condizioni climatiche, comprese le regioni umide, senza compromettere le sue prestazioni o affidabilità.

La conformità allo standard IEC60076 garantisce che questo trasformatore soddisfi i criteri riconosciuti a livello internazionale per la progettazione, i test e il funzionamento. L'adesione a questi standard assicura che il prodotto sia sicuro, durevole e compatibile con altre apparecchiature del sistema di alimentazione. I clienti possono fidarsi che questo trasformatore immerso in olio sia stato sottoposto a rigorosi controlli di qualità e procedure di test per fornire prestazioni costanti e affidabili per tutta la sua vita operativa.

In sintesi, il trasformatore di potenza immerso in olio con una capacità nominale di 12500KVA, gruppo di collegamento Dyn1 e metodo di raffreddamento ONAF rappresenta un'eccellente soluzione per le esigenze di trasmissione e distribuzione dell'energia. La sua tecnologia di immersione in olio garantisce un isolamento e un raffreddamento superiori, mentre la sua conformità agli standard IEC60076 garantisce qualità e sicurezza. La capacità del trasformatore di operare in modo efficiente in condizioni di umidità e la sua configurazione di collegamento ottimizzata lo rendono una scelta versatile e affidabile per vari progetti di infrastrutture elettriche. Che sia impiegato in impianti industriali, sottostazioni o strutture commerciali, questo trasformatore immerso in olio offre prestazioni affidabili, efficienza operativa e durata a lungo termine.

Caratteristiche:

• Nome del prodotto: Trasformatore di potenza immerso in olio
• Frequenza nominale: 60Hz
• Metodo di raffreddamento: ONAF (Oil Natural Air Forced)
• Capacità nominale: 12500 KVA
• Tensione nominale: 67/13.2 KV
• Numero di fasi: 3
• Tipo: Trasformatore di distribuzione immerso in olio
• Dissipazione del calore efficiente adatta alle applicazioni dei trasformatori di distribuzione immersi in olio
• Prestazioni affidabili come trasformatore di distribuzione immerso in olio in vari sistemi di distribuzione dell'energia

Parametri tecnici:

Applicazioni:

Il trasformatore di distribuzione immerso in olio, modello SF-12500/67, è un dispositivo elettrico altamente affidabile ed efficiente progettato per soddisfare le esigenze dei moderni sistemi di distribuzione dell'energia. Prodotto in Cina con il marchio di fiducia Oil-immersed transformer, questo prodotto è conforme agli standard di certificazione GB e aderisce allo standard internazionale IEC60076, garantendo qualità e sicurezza superiori. Il suo design robusto include un gruppo di collegamento Dyn1 e un metodo di raffreddamento ONAF, che migliora significativamente le sue prestazioni termiche mantenendo una temperatura dell'olio ottimale di 32℃ durante il funzionamento.

Il trasformatore immerso in olio è idealmente adatto a una varietà di occasioni e scenari applicativi. Viene frequentemente impiegato nelle reti di distribuzione dell'energia urbana e rurale, dove la trasformazione stabile della tensione e l'erogazione affidabile di energia sono fondamentali. Il modello SF-12500/67 eccelle nell'abbassare le alte tensioni di trasmissione a livelli di distribuzione inferiori, rendendolo un componente essenziale in sottostazioni, impianti industriali, edifici commerciali e aree residenziali. La sua capacità di operare in modo efficiente a una frequenza nominale di 60Hz garantisce la compatibilità con i sistemi di alimentazione standard in molte regioni.

In ambito industriale, il trasformatore di distribuzione immerso in olio è indispensabile per fornire un'alimentazione costante a macchinari e apparecchiature pesanti che richiedono elevata affidabilità e tempi di inattività minimi. Il suo design immerso in olio offre un eccellente isolamento e raffreddamento, prolungando così la durata del trasformatore anche in condizioni di carico continuo. Inoltre, l'imballaggio su pallet di legno garantisce un trasporto sicuro e una facile movimentazione, riducendo il rischio di danni durante la spedizione.

Inoltre, questo trasformatore immerso in olio è adatto a progetti di energia rinnovabile, come parchi solari ed eolici, dove facilita l'integrazione dell'energia generata nella rete. Il suo robusto metodo di raffreddamento (ONAF) gli consente di gestire efficacemente i carichi fluttuanti e le condizioni ambientali. Anche le società di servizi pubblici si affidano a questo modello di trasformatore per l'aggiornamento e l'espansione dell'infrastruttura di distribuzione dell'energia per soddisfare le crescenti esigenze energetiche.

Nel complesso, il trasformatore di distribuzione immerso in olio SF-12500/67 si distingue come una soluzione versatile e durevole per diversi scenari di distribuzione dell'energia, garantendo una regolazione efficiente della tensione, una maggiore sicurezza e una stabilità operativa a lungo termine.

Personalizzazione:

Il nostro trasformatore immerso in olio, modello SF-12500/67, è progettato e prodotto in CINA, in conformità con gli standard di certificazione GB per garantire alta qualità e affidabilità. Questo trasformatore di distribuzione immerso in olio presenta una capacità nominale di 12500KVA e una tensione nominale di 67/13.2 KV, rendendolo adatto a varie applicazioni industriali e di distribuzione.

Il trasformatore è dotato di una gamma di prese di ±2x2.5%, che consente una regolazione flessibile della tensione per soddisfare le esigenze specifiche del cliente. Ha una tensione di rottura di 65,2 kV ed è un'unità trifase, garantendo una distribuzione dell'energia efficiente e stabile.

Per garantire un trasporto e una consegna sicuri, il trasformatore di distribuzione immerso in olio è imballato in modo sicuro su un pallet di legno. Affidati al nostro trasformatore immerso in olio per le tue esigenze di distribuzione dell'energia, combinando durata, prestazioni e opzioni di personalizzazione su misura per le specifiche del tuo progetto.

Supporto e servizi:

I nostri trasformatori di potenza immersi in olio sono supportati da una gamma completa di servizi tecnici progettati per garantire prestazioni e longevità ottimali. Il nostro team di esperti fornisce indicazioni sull'installazione, manutenzione ordinaria e supporto per la risoluzione dei problemi per risolvere tempestivamente eventuali problemi operativi.

Offriamo servizi diagnostici dettagliati, tra cui l'analisi dei gas disciolti (DGA), l'imaging termico e i test di isolamento per monitorare lo stato del trasformatore e prevedere potenziali guasti prima che si verifichino. I nostri programmi di manutenzione preventiva sono adattati alle esigenze specifiche della tua apparecchiatura, contribuendo a ridurre al minimo i tempi di inattività e prolungare la durata.

Inoltre, forniamo servizi di riparazione in loco e opzioni di ristrutturazione per ripristinare i trasformatori alle loro specifiche originali. Sono inoltre disponibili aggiornamenti e soluzioni di retrofitting per migliorare l'efficienza e conformarsi agli ultimi standard del settore.

Il nostro team di supporto tecnico si impegna a fornire consulenza di esperti e soluzioni pratiche per l'intero ciclo di vita del tuo trasformatore di potenza immerso in olio, garantendo una distribuzione dell'energia affidabile ed efficiente per le tue operazioni.
