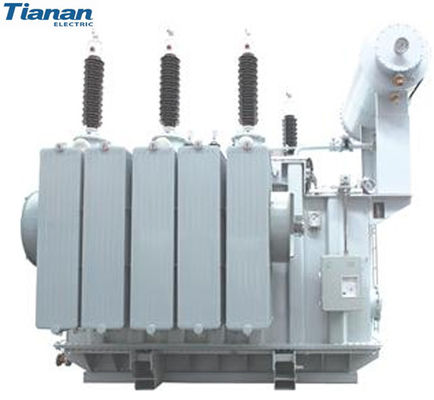

Trasformatore di potenza immerso nell'olio da 35 kV con struttura a bobina toroidale e dimensioni compatte per l'energia eolica

Grande immagine : Trasformatore di potenza immerso nell'olio da 35 kV con struttura a bobina toroidale e dimensioni compatte per l'energia eolica

Dettagli:

Luogo di origine:	La CINA
Marca:	Tianan Electric
Certificazione:	ISO9001-2000, ISO9001, CCC
Numero di modello:	ZGS-Z.F-/11

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1SET
Prezzo:	Pending
Imballaggi particolari:	Nudo
Tempi di consegna:	giorni 60work
Termini di pagamento:	L/C, T/T, D/P, D/A, Western Union, MoneyGram
Capacità di alimentazione:	2000set all'anno

Contatto

Descrizione di prodotto dettagliata

Altitudine:

≤3000m

Grado di contaminazione:

Struttura della bobina:

Toroidale

Tensione nominale:

10KV-35KV

Evidenziare:

sottostazione del trasformatore del compatto 35kV

Sottostazione toroidale del trasformatore della struttura della bobina

Sottostazione del trasformatore del compatto del ccc

35kV Cabina di Trasformazione Compatta con Struttura a Bobina Toroidale

Cabina Combinata di Trasformazione per Energia Eolica

La cabina di trasformazione combinata serie ZGS-Z.F-/11 per la generazione di energia eolica è progettata per sistemi di alimentazione terminale da 10kV-35kV, fungendo da sottostazione completa con capacità integrate di distribuzione dell'energia, misurazione, controllo e protezione.

Progettazione Completa del Sistema

Questa sottostazione incorpora interruttori di carico di alta qualità, fusibili di protezione di riserva e fusibili a innesto sul lato ad alta tensione, insieme a apparecchiature di controllo, sistemi di distribuzione dell'energia, illuminazione e strutture di manutenzione sul lato a bassa tensione. Il mezzo isolante e di estinzione dell'arco utilizza olio per trasformatori per prestazioni ottimali.

Vantaggi Chiave

Dimensioni compatte e design leggero
Funzionamento a basso rumore e bassa perdita di energia
Funzionalità di sicurezza antifurto migliorate
Prestazioni di forte capacità di sovraccarico
Protezione completa con fusibili a gamma completa
Requisiti di manutenzione semplificati

Condizioni Operative Standard

Altitudine massima: 2000 metri
Intervallo di temperatura ambiente: da -40°C a +45°C
Umidità relativa: Media giornaliera ≤95%, Media mensile ≤90%
Installazione: Solo ambienti interni
Ambiente di servizio: Siti privi di pericoli di incendio/esplosione, contaminazione grave, corrosione chimica e vibrazioni eccessive

Per applicazioni che superano queste condizioni standard, si prega di consultare il nostro team tecnico per soluzioni personalizzate.

Specifiche Tecniche

Parametro	Specifiche
Tensione di Sistema	35kV
Tensione di Lavoro Massima (Lato AT)	40.5kV
Tensione Nominale (Lato AT)	38.5kV, 36.75kV, 35kV
Tensione Nominale (Lato BT)	0.69kV, 0.66kV
Capacità Nominale	900 kVA a 3350 kVA
Intervallo di Tapping AT	±5% o ±2×2.5%
Gruppo di Collegamento	Dyn11 o Yyn0
