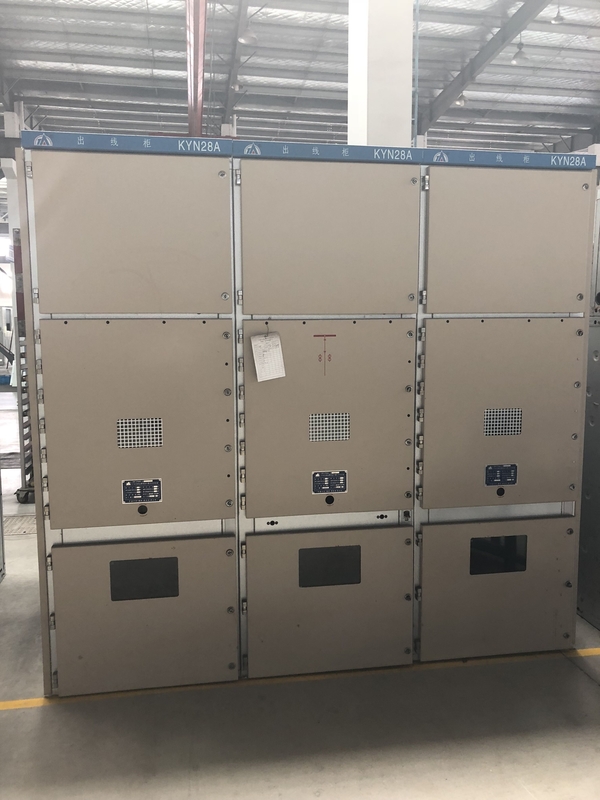

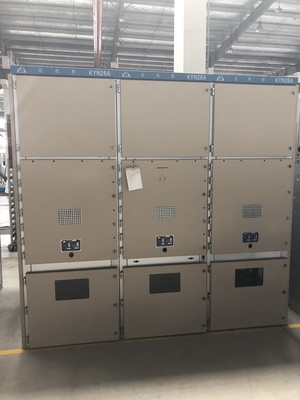

KYN28A-24 Interruttore estraibile rivestito di metallo con isolamento atmosferico

Descrizione del prodotto:

KYN28 A-24 Air-Insulated Metal-Clad Withdrawable Switchgear (hereinafter referred to as KYN28A switchgear or switchgear) is a complete set of distribution equipment for 15~24kV three-phase AC single busbar and single busbar segmented systemÈ utilizzato principalmente nelle centrali elettriche, nelle sottostazioni, nelle imprese industriali e minerarie e negli edifici di grandi alti per la trasformazione e la distribuzione dell'energia.nonché per la ricezione e la distribuzione di energia elettrica, di controllo, di protezione e di monitoraggio delle linee.

L'apparecchio di commutazione KYN28A soddisfa i requisiti della norma IEC298, GB3906 e di altre norme e ha funzioni di blocco per evitare di spingere e tirare il carrello manuale dell'interruttore con carico,impedire l'apertura e la chiusura accidentali dell'interruttore, impedire la chiusura dell'interruttore quando l'interruttore di messa a terra è in posizione chiusa, impedire l'ingresso accidentale nel compartimento di alimentazione,e impedire la chiusura accidentale dell'interruttore di messa a terra quando caricato.

KYN28A è un dispositivo di commutazione montato a metà, miniaturizzato, rivestito di metallo e isolato dall'aria.carrello manuale per interruttori, carrello del contattore, carrello dell'interruttore di carico, carrello dell'isolamento, carrello del PT, carrello del misuratore, carrello del fusibile, carrello del PT inferiore, carrello del arrester del fulmine inferiore, ecc.L'interruttore principale può essere dotato di interruttori a vuoto di produttori nazionali o stranieri come VS1 (VTD6), VT19, VD4, ecc., che è in realtà un dispositivo di distribuzione ad alte prestazioni.

La progettazione e la fabbricazione dell'apparecchiatura di commutazione KYN28 sono conformi alle seguenti norme:

GB/T3906 3,6 kV~40,5 kV apparecchiature di comando e di commutazione a corrente alternata rivestite di metallo

GB/T11022 Requisiti tecnici comuni per le norme in materia di apparecchiature di commutazione e di controllo ad alta tensione

GB/T1984 Interruttore alternativo ad alta tensione

DL/T404 3,6 kV~40,5 kV apparecchiature di comando e di commutazione a corrente alternata rivestite di metallo

IEC 62271-200 Interruttori e apparecchi di controllo a corrente alternata rivestiti di metallo con tensione nominale pari o superiore a 1 kV e inferiore a 52 kV

IEC 62271-100 Dispositivi di commutazione e controllo ad alta tensione - Parte 100: interruttore di corrente alternata

Parametri tecnici:

Dimensioni di contorno e diagramma della struttura interna
