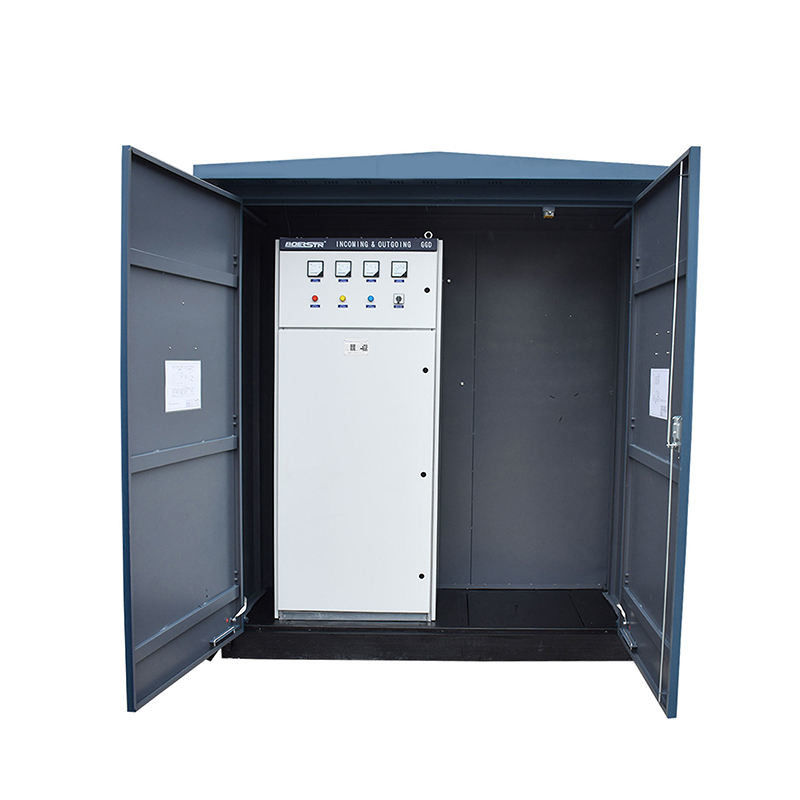

132KV 16000KVA Sottostanza di trasformatore di distribuzione a prova di esplosione prefabbricata Sottostanza di trasformatore compatto

Grande immagine : 132KV 16000KVA Sottostanza di trasformatore di distribuzione a prova di esplosione prefabbricata Sottostanza di trasformatore compatto

Dettagli:

Luogo di origine:	La CINA
Marca:	Tianan Electric
Certificazione:	IEC
Numero di modello:	CZBT1-132

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 unità
Prezzo:	Pending
Imballaggi particolari:	Cartone di legno
Tempi di consegna:	45 giorni
Termini di pagamento:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Capacità di alimentazione:	10000 unità/anno

Contatto

Descrizione di prodotto dettagliata

Frequenza:	50Hz	Circostanze speciali:	Dipende dal cliente
Tensione del sistema:	132KV 145Kv	Capacità:	16000KVA
Livello sonoro:	≤ 65 dB	Accuratezza di protezione:	5P20
Evidenziare:	Sottostazione protetta contro le esplosioni del trasformatore di distribuzione , Sottostazione prefabbricata del trasformatore di distribuzione , Trasformatore prefabbricato di distribuzione di energia

Substazione di trasformer di distribuzione prefabbricata da 132 kV - a prova di esplosione

Sottostazione mobile montata sul veicolo

La prima sottostazione mobile cinese montata su un veicolo, consegnata all'Iraq nel dicembre 2008.e fabbricati indipendentemente.

Struttura di progettazione modulare

Diviso in parte HV, trasformatore principale e sala di interruttori LV
L'interruttore HV utilizza ZF10-145 ((L) come interruttore principale, montato su semirimorchio
Il lato LV comprende l'apparecchiatura di commutazione, la potenza di controllo, il pannello CC e il dispositivo di protezione del controllo.

Condizioni di servizio

Condizioni ambientali

Altitudine ≤ 1000 m
Intervallo di temperatura ambiente: da -25°C a +40°C
Velocità del vento (di fuori) ≤ 35 m/s
Umidità relativa ≤ 90% a +25°C
Il luogo dell'installazione deve essere libero da incendi, esplosioni, corrosione chimica e vibrazioni eccessive.

Condizioni di movimento

Velocità massima ≤ 30 km/h su superfici piane
Velocità massima ≤ 10 km/h su superfici irregolari

Nota: se le condizioni di cui sopra non possono soddisfare i requisiti, i clienti possono consultare il costruttore per una risoluzione.

Specifiche tecniche

Specificativi generali

Articolo	Unità	Parametro
Tensione del sistema	kV	132
Voltaggio nominale	kV	145
Frequenza nominale	Hz	50
Corrente nominale	A	2000, 1600
Frequenza di potenza nominale di 1 minuto resistenza alla tensione	kV	275
Impulso di fulmine nominale resistenza tensione	kV	650
Corrente di resistenza a breve durata nominale	kA	25, 31.5, 40
Tempo di resistenza di breve durata	s	3
Cantico nominale di resistenza alla corrente	kA	63, 80, 100

Specificativi degli interruttori

Articolo	Unità	Parametro
Tensione del sistema	kV	132
Voltaggio nominale	kV	145
Frequenza nominale	Hz	50
Corrente nominale	A	2000
Frequenza di potenza nominale di 1 minuto resistenza alla tensione	kV	275
Impulso di fulmine nominale resistenza tensione	kV	650
Tempo corto nominale resistenza corrente / tempo	kA/s	40/4
Cantico nominale di resistenza alla corrente	kA	100
Corrente di rottura di cortocircuito nominale	kA	40
Corrente di cortocircuito nominale	kA	100
Componente DC	%	40
Sequenza di funzionamento nominale		O _0.3s_ CO _180s_ CO
Orario di apertura	ms	35 ± 5
Orario di chiusura	ms	105±15
Tempo di interruzione	ms	≤ 60
Non simultaneità tra poli - Chiusura	ms	≤ 5
Non simultanità tra poli - Apertura	ms	≤ 3
Numero di frattura di ciascun palo		1
Durabilità meccanica	Tempo	≥ 6000
Tempo di interruzione continuo a piena capacità	Tempo	≥ 20
Pressione del gas SF6 (20°C) - Valore nominale	MPa	0.60
Pressione del gas SF6 (20°C) - Valore di allarme	MPa	0.55
Pressione del gas SF6 (20°C) - Valore di blocco	MPa	0.50
Contenuto di umidità del gas SF6 - Valore di accettazione	PPm	≤ 150
Contenuto di umidità del gas SF6 - Valore ammissibile di esercizio	PPm	≤ 300
SF6 tasso annuale di perdita di gas	%	≤ 0.5
Peso totale di ciascun interruttore	kg	2000

Parametri del trasformatore di corrente

Rapporto corrente	Capacità di uscita nominale VA	Livello di precisione della misura	Livello di precisione della protezione
150/5	20	0.5	5P20
300/5	20	0.5	5P20
500/5	30	0.5	5P20
750/5	30, 40	0.5	5P20
1000/5	40, 50	0.5	5P20
1500/5	50	0.5	5P20
2000/5	50	0.5	5P20

Nota: il trasformatore di corrente di tipo a buccia rettilinea è collegato all'interruttore.

Parametri dell'arresto del fulmine

Articolo	Unità	Parametro
Tensione del sistema	kV	132
Voltaggio nominale	kV	150
Frequenza nominale	Hz	50
Corrente nominale di scarica	kA	10
tensione di riferimento di corrente continua 1mA	kV	≥ 245
Tensione residua sotto corrente di impulso di fulmine (picco)	kV	≤ 435
Tensione residua in funzione corrente d'impulso (picco)	kV	≤370
Tensione residua sotto corrente d'impulso d'onda ripida (picco)	kV	≤ 490

Parametri dell'arresto del fulmine a punto neutro

Articolo	Unità	Parametro
Tensione del sistema	kV	132
Voltaggio nominale	kV	90
Frequenza nominale	Hz	50
Corrente nominale di scarica	kA	1.5
tensione di riferimento di corrente continua 1mA	kV	≥ 140
Tensione residua sotto corrente di impulso di fulmine (picco)	kV	≤ 260
Tensione residua in funzione corrente d'impulso (picco)	kV	≤ 240
Tensione residua sotto corrente d'impulso d'onda ripida (picco)	kV	/

Parametri dell'apparecchiatura di commutazione laterale a bassa tensione

Articolo	Unità	Parametro
Tensione del sistema	kV	11.5
Voltaggio nominale	kV	12
Frequenza nominale	Hz	50
Corrente nominale	A	2000, 1600, 1250
Frequenza di potenza nominale di 1 minuto resistenza alla tensione	kV	42/48
Impulso di fulmine nominale resistenza tensione	kV	75/85
Corrente di resistenza a breve durata nominale	kA	40, 31.5, 25
Tempo di resistenza di breve durata	s	4
Cantico nominale di resistenza alla corrente	kA	100, 80, 63
Corrente di rottura di cortocircuito nominale	kA	40, 31.5, 25
Corrente di cortocircuito nominale	kA	100, 80, 63
Sequenza di funzionamento nominale		O _0.3s_ CO _180s_ CO
Durabilità meccanica	Tempo	≥10000
