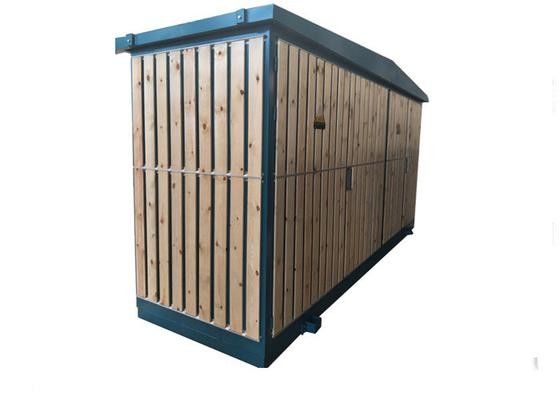

12/24kV ring esterno unità principale cablaggio ramificato con guscio in acciaio inossidabile e 630A corrente nominale

Grande immagine : 12/24kV ring esterno unità principale cablaggio ramificato con guscio in acciaio inossidabile e 630A corrente nominale

Dettagli:

Luogo di origine:	La Cina
Marca:	TIANAN ELECTRIC
Certificazione:	ISO9001:2000
Numero di modello:	DFT6-12

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 insieme
Prezzo:	Pending
Imballaggi particolari:	cassa di legno
Tempi di consegna:	40 giorni lavorativi/set
Termini di pagamento:	L/C,T/T,D/P,D/A
Capacità di alimentazione:	2000sets all'anno

Contatto

Descrizione di prodotto dettagliata

Tensione nominale:	12/24KV	Corrente nominale:	630A
Materiale del guscio:	Acciaio inossidabile	Altitudine:	≤1000 m
Frequenza nominale:	50Hz	Prezzo:	To be pending
Evidenziare:	sottostazione imballata del trasformatore , Sottostazione di distribuzione di energia

Box di ramificazione del cavo dell'unità principale, box elettrico esterno da 12/24 kV

12/24kV anello esterno unità principale cablaggio di ramificazione - Distribuzione di metratura Box

Descrizione del prodotto. DFT6-12/24 Serie Cavi

IlDFT6-12/24 Serie Cable Branch Boxè una nuova generazione di apparecchiature di alimentazione esterna progettate perSistemi di cavi per reti elettriche a 12 kV e 24 kVE' progettato peraccettazione e distribuzione di energia, che fornisce funzioni affidabili di connessione, ramificazione e trasferimento dei cavi in ambienti esterni.

Con una struttura compatta e un rivestimento esteticamente accattivante, questoBox di ramificazione del cavo dell'unità principale anulare (RMU)è particolarmente adatto per luoghi conarea di installazione limitata- eelevati requisiti ambientali, tra cui:

Strade cittadine
Zona residenziale
Edifici a grattacieli
Aeroporti
Cantieri / porti

Principali applicazioni

La serie DFT6-12/24 è utilizzata per:

Collegamento
Manualità / ramificazione
Continuità del circuito del cavo
Trasferimento di circuiti di cavi all'aperto

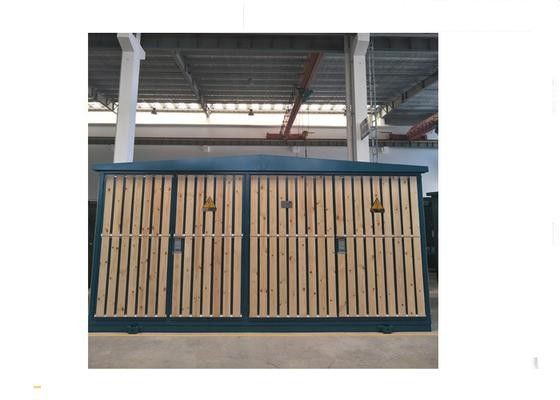

Opzionale: cartone di legno all'interno della custodia - disponibile su richiesta del cliente.

Condizioni di servizio (ambiente di funzionamento normale)

Questo...scatola di misura della distribuzione all'apertoè progettato per funzionare in modo affidabile nelle seguenti condizioni:

Parametro	Valore
Altezza	≤ 1000 m sul livello del mare
Temperatura ambiente	-25°C ~ +40°C
Velocità del vento	≤ 34 m/s
Vibrazioni severe regolari	- No, no.

Caratteristiche chiave - Serie DFT6-12/24

Connessione semplice e affidabile- facile installazione
Struttura completamente isolata e completamente sigillata- senza manutenzione, impermeabile alla polvere e impermeabile
Basso investimento iniziale- risparmio sui costi di intercettazione e cavi
Piccola impronta- facile integrazione con l'ambiente circostante

Parametri tecnici principali - SN26-12/24 SF6 Load Switch

Parametro	Unità	Valore di 12 kV	Valore di 24 kV
Tensione nominale	kV	12	24
Corrente nominale	A	630	630
Corrente di resistenza a breve durata	kA/s	25/2	25/2
Cantico nominale resistenza alla corrente	kA	63	63
Corrente di produzione di breve durata nominale	kA/s	50/2	63/2
1min Frequenza di alimentazione Resistere alla tensione	kV	42	65
Impulso di fulmine Resiste alla tensione	kV	75	125
Durabilità meccanica	tempi	10,000	10,000
SF6 Pressione del gas (pressione di misura a 20°C)	MPa	0.04	0.04
Tasso di fuga / anno	-	≤ 1%	≤ 1%

Principali parametri tecnici - terminale del cavo

Parametro	Unità	Valore di 12 kV	Valore di 24 kV
Tensione nominale	kV	12	24
Corrente nominale	A	≤ 630	≤ 630
Sezione trasversale del cavo applicabile	mm2	25 - 400	35 - 400
Resistenza del punto di connessione	μΩ	40	45
Discarico parziale	Pc/kV	≤ 10 / 13	≤ 10 / 21.5
Tensione nominale di stabilità termica	kA/s	20/3	25/2
Tensione dinamica nominale	kA	50	63
1min Frequenza di alimentazione Resistere alla tensione	kV	42	65
Impulso di fulmine Resiste alla tensione	kV	75	125

Area di sezione trasversale dei cavi conduttori comunemente utilizzati (mm2)

35, 50, 70, 95, 120, 150, 185, 240, 300, 400, e altri a seconda delle esigenze.
