Sottostazione del pacchetto del trasformatore di distribuzione di corrente elettrica di acciaio inossidabile Sus304

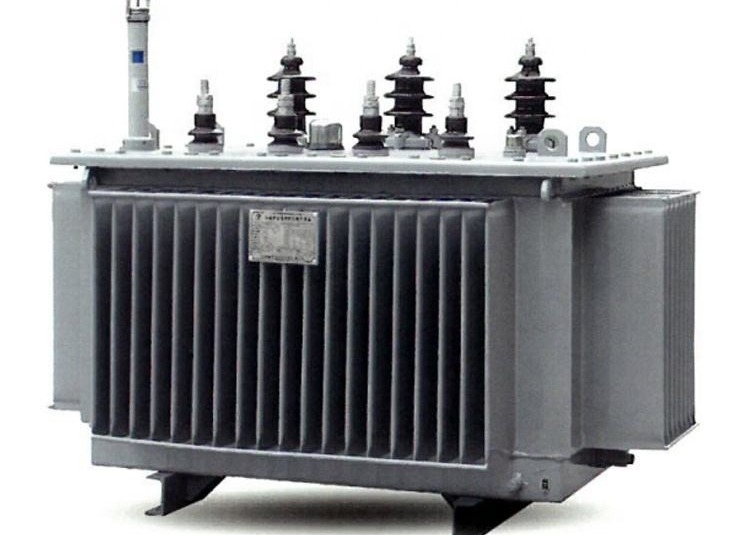

Grande immagine : Sottostazione del pacchetto del trasformatore di distribuzione di corrente elettrica di acciaio inossidabile Sus304

Dettagli:

Luogo di origine:	La CINA
Marca:	Tianan
Certificazione:	CQC,ISO,CCC
Numero di modello:	YBT

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 unità
Prezzo:	Pending
Imballaggi particolari:	Pacchetto standard dell'esportazione
Tempi di consegna:	45days
Termini di pagamento:	T/T, L/C, D/A, D/P, Western Union, MoneyGram
Capacità di alimentazione:	1000 unità/anno

Contatto

Descrizione di prodotto dettagliata

tensione:	35kV (40.5kV)	Unità di LV:	690V
livello di protezione:	IP23-IP33	Capacità:	1600KVA~5500KVA
trasformatore:	Olio/tipo asciutto	Simbolo del collegamento:	Dyn11
Evidenziare:	Sottostazione del trasformatore del pacchetto Sus304 , Sottostazione del trasformatore del pacchetto di acciaio inossidabile , Sottostazione di distribuzione di energia Sus304

Sottostazione del pacchetto del trasformatore di distribuzione di corrente elettrica di acciaio inossidabile Sus304

Questa sottostazione è una distribuzione di energia molto importante e l'unità del rifornimento nel potere net.it del cavo elettrico è un genere di insieme completato dell'alimentazione elettrica con H.V.controlling, la protezione e convertire, distribuzione. ha utilizzato in un CA 50Hz di 3 fasi e nel trasformatore massimo 1600KVA della corrente nominale. Il massimo di tensione nominale raggiunge 40.5KV. Per la sottostazione speciale su misura, dopo che otteniamo le specifiche dettagliate o la singola linea il diagramma (SLD), possiamo andare progettarla e fabbricare. È ampiamente usata in imprese industriali ed estraenti, quartieri residenziali, ospedale, centro commerciale, grattacieli ed altri sistemi di distribuzione.

1 temperatura ambiente: -25℃~+40℃
2 altitudini: meno than1000m
Umidità relativa 3
Valore medio quotidiano di media meno di 95% di pressione del vapore acqueo più di meno di 2.2kpa
Valore medio di media mensile meno di 90% di pressione del vapore acqueo più di meno di 1.8kpa
Intensità sismica 4: di meno che grandezza 8

5 velocità del vento esterne più di meno di 35m/s
6 applichi ai posti non hanno fuoco, il pericolo di esplosione e corrosione chimica

Specificazione di riferimento per 40.5kV

	Oggetto		Unità	Parametri
Unità di alta tensione	Tipo del commutatore			Apparato elettrico combinato		Interruttore
	Tensione nominale		chilovolt	40,5	40,5
	Frequenza nominale		Hertz	50	50
	Corrente nominale			630	1250
	1min ha valutato la frequenza industriale resiste alla tensione (per la frattura di messa a terra e di fase/isolamento)		chilovolt	95/118	95/118
	Il fulmine resiste alla tensione (per la frattura di messa a terra e di fase/isolamento)		chilovolt	185/215	185/215
	A breve termine stimati resistono alla corrente		kA/s	20/2	25/4
	Il picco stimato resiste a corrente		Ka	50	63
	Corrente stimata di cortocircuito		KA	31,5	63
	Rottura stimata di cortocircuito corrente		KA	31,5	25
Unità di LV	Tensione nominale		V	690
	Corrente nominale principale del circuito			1600~3300
	Ultimo cortocircuito stimato che rompe capacità		Ka	50
	Cortocircuito stimato che rompe capacità		Ka	40
	A breve termine stimati resistono a corrente		kA/s	40/1
Unità del trasformatore	Capacità stimata		KVA	1600~5500
	Tensione di impedenza		%	4; 4,5
	Gamma di spillatura		%	±2X2.5; ±5
	Gruppo collegato		ConnnoC	D, yn11
Parte principale	Grado di recinzione di protezione	Stanza di alta tensione		IP33
		Stanza di LV		IP33
		Stanza del trasformatore		IP23
	Livello sonoro		dB	≤55
