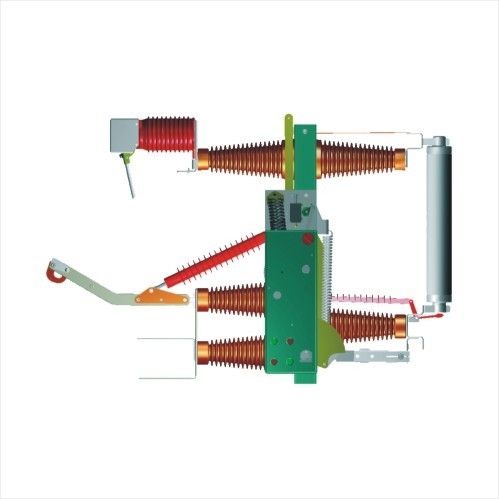

Combinazioni di interruttori-fusibili per carico a vuoto HV AC all'interno

S/N

Nome

Unità

Parametro

1

tensione nominale

kV

40.5

2

frequenza nominale

Hz

50

3

corrente nominale

A

630

4

corrente nominale del fusibile

100

5

tempo di resistenza a corrente nominale breve

kA

12.5

6

durata nominale del cortocircuito

s

4

7

corrente di cortocircuito nominale

kA

31.5

8

Cantico nominale di resistenza alla corrente

31.5

9

Corrente di rottura del carico nominale

A

630

10

Corrente di rottura nominale di salto (connessione) (per fusibile da 100 A)

2000

11

Interruttore di messa a terra che genera corrente

kA

31.5

12

FT16-40.5

FT16-40.5 Resistenza del circuito principale

UW

180

13

FT16-40.5R

FT16-40.5R Resistenza del circuito principale

400

14

Orario di apertura

ms

95+20

15

Corrente di rottura nominale del fusibile

kA

31.5

16

Livello nominale di isolamento

1min di frequenza di potenza resistenza tensione (valore effettivo)

Fase a fase, fase a terra.

kV

95

Distanza

115

Impulso di fulmine resistenza tensione (picco)

Fase a fase, fase a terra.

185

Distanza

215

17

1min frequenza di alimentazione resistenza alla tensione del circuito secondario

2

18

Livello di protezione

HXGT16

IP2X

DFT16

IP33

19

Distanza centrale di tre fasi

420±3

20

Dimensioni

HXGT16

Larghezza

mm

1400,1600,2100

Profondezza

1600

Altezza

2200

DFT16

Larghezza

1800

Profondezza

2300

Altezza

1900

21

durata meccanica dell'interruttore di carico

Isolamento del carico

tempi

2000

Terrazzo

2000
