commutatore di palo dell'interno del carico tre di vuoto di CA di alta tensione 12kv - apparecchiatura di combinazione del fusibile

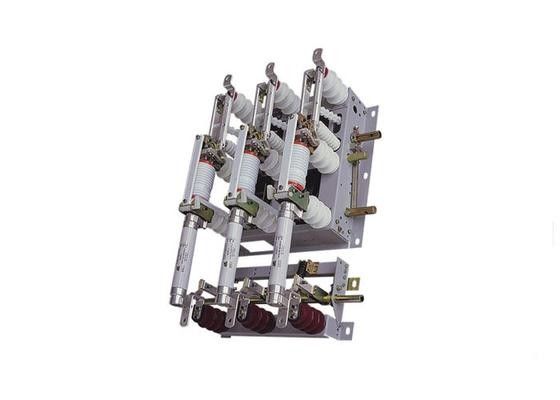

Grande immagine : commutatore di palo dell'interno del carico tre di vuoto di CA di alta tensione 12kv - apparecchiatura di combinazione del fusibile

Dettagli:

Luogo di origine:	La Cina
Marca:	TIANAN
Certificazione:	ISO;CE
Numero di modello:	FNl6A-12RD/200-31.5

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1SET
Prezzo:	Pending
Imballaggi particolari:	Nudo
Tempi di consegna:	35 giorni del lavoro
Termini di pagamento:	L/C, T/T, D/P, D/A
Capacità di alimentazione:	3000 Sets

Contatto

Descrizione di prodotto dettagliata

Corrente nominale massima del fusibile:

Struttura:

Fuse e interruttore di carico sono collegati

No. del palo:

Tipo:

Funzionamento manuale/funzionamento motore

Evidenziare:

commutatore ad alta tensione del carico

Commutatore di rottura di carico di vuoto

Interruttore di carico a vuoto AC HV interno da 12 KV - apparecchiatura di combinazione di fusibili

Visualizzazione

FN16A-12RD/200-31.5 unità di tipo combinato all'interno di FN16A-12 in combinazione con un interruttore di carico ad alta tensione che limita la corrente del fusibile insieme all'apparecchio di commutazione ad alta tensione interno,l'estremità superiore del fusibile è fissata al supporto inferiore dell'interruttore a vuoto, l'estremità inferiore è fissata al sedile mettendo in contatto l'isolatore, l'interruttore di messa a terra della staffa inferiore e il fusibile insieme.Può interrompere la corrente di carico, corrente di sovraccarico e corrente di cortocircuito.

Parametri tecnici: combinazione di interruttore di carico e fusibile

- No, no, no, no.	Articolo	Unità	Parametri
1	Voltaggio nominale	kV	12
2	Frequenza nominale	Hz	50
3	Fuse di corrente nominale massima	A	200
4	Corrente di trasferimento nominale	A	3150
5	Tempo di apertura dell'interruttore per il grilletto del tubo di fusione	ms	31 (0 + 5)
6	Corrente nominale di rottura del cortocircuito (valore previsto)	kA	31.5
7	Corrente nominale di cortocircuito (picco prospettico)	kA	80
8	1 min frequenza di alimentazione resistenza tensione (rms) a terra, interfase, frattura a vuoto/frattura di isolamento	kV	42/48
9	Impulso di fulmine resistenza tensione (picco) a frattura di terra, interfase, frattura a vuoto/frattura di isolamento	kV	75/85
10	Energia di uscita di colpo del collegamento del fusibile	J	2 ~ 5
11	Peso netto	kg	75
12	Dimensioni	mm	720 x 490 x 4065
13	Dimensione del pacchetto	mm	1115 x 900 x 520

Parametri tecnici: combinazione di fusibili elettrici

Tipo	Tensione nominale (kV)	Corrente nominale del fusibile ((kA)	Corrente di rottura nominale ((kA)	Fusione della corrente nominale ((A)
S.D.L.A.J.XRNT	12	40	31.5,40,50	6.3,10,16,20,25,31.5,40
SFLAJ.XRNT		100		50, 63, 71, 80, 100
S.K.L.A.J.XRNT		125		125
Società tedesca SBA	12	200	40	160, 200

commutatore di palo dell'interno del carico tre di vuoto di CA di alta tensione 12kv - apparecchiatura di combinazione del fusibile 0

commutatore di palo dell'interno del carico tre di vuoto di CA di alta tensione 12kv - apparecchiatura di combinazione del fusibile 1
