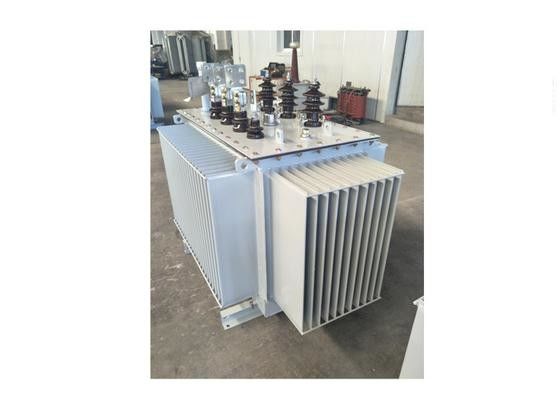

Trasformatore elettrico a bagno d'olio all'aperto in pieno sigillato 20kv con trifase

Trasformatore di potenza / trasformatore di distribuzione immerso in olio da 20 kW

Visualizzazione

S9-M/S10-M/S11-M/S13-M il trasformatore a distribuzione completamente sigillato a tre fasi immerso in olio è diverso dal trasformatore ordinario immerso in olio;cancella il conservatore di olio e il raffreddamento del dissipatore di calore mediante radiatore a piastra ondulata nel serbatoio dell'olio, che può compensare l'aumento e la diminuzione del volume dell'olio mediante respirazione elastica.può essere utilizzato in zone residenziali, strada commerciale, industrie e imprese minerarie.

Specifica tecnica

Livello di tensione: 10KV, 20KV, 35KV
Portata della capacità: 30 ̊2500 KVA
Tipo di regolazione della tensione: regolazione della tensione fuori circuito
Intervallo di scarico: ±2X2,5%; ±5%; o altri
Frequenza: 50 Hz o 60 Hz

Fase: terza fase
Gruppo di collegamento: Yyn0; Dyn11;o altri
Impedenza di cortocircuito: impedenza standard o su richiesta del cliente
Condizione di servizio: all'aperto o all'interno

Tipo di raffreddamento: auto raffreddamento immerso in olio (ONAN)

Livello di isolamento: 10 kV Livello: LI/AC 75/35 kV

livello di 20 kV: LI/AC 125/55 kV

Livello di 35 kV: LI/AC 200/85 kV

0Livello di.4 kV: AC / 5 kV

Caratteristiche

a. Risparmio energetico

Il nuovo prodotto con numero di serie ha una maggiore caratteristica del prodotto, può ridurre ulteriormente l'indice di perdita di carico e perdita di carico.

b. Durata di vita affidabile.

Adottare una struttura di connessione a bulloni o di saldatura per il coperchio del serbatoio e il bordo del trasformatore completamente sigillato per isolare il contatto tra olio e aria.Così la rabbia di invecchiamento dell' isolamento sarà ridotta e la sua vita di servizio sarà aumentata.

c. privi di nucleo di ferro sospeso

Non è necessario controllare il nucleo di ferro sospeso prima dell'operazione del trasformatore completamente sigillato, risparmiando il costo del controllo.

d. il trasformatore completamente sigillato è privo di manutenzione.

e. struttura di progettazione compatta, adozione di nuovi materiali e processi per ridurre il rumore.

f. Piccolo volume e bella forma.

Il serbatoio di olio del trasformatore della serie S13(11)-M adotta un radiatore a ondulazione per regolare e compensare il volume dell'olio mediante respirazione elastica quando la temperatura dell'olio cambia.Serbatoio di olio piastra ondulata ha una bella forma e piccolo volume, coprono una piccola superficie.
