| Funzione: | protezione di sovracorrente | Corrente nominale: | 2000 |
|---|---|---|---|
| Tensione nominale: | 40.5kV | Resistenza meccanica: | Volta 5000 |
| Evidenziare: | interruttore ad alta tensione di vuoto,interruttore di alta tensione |
||

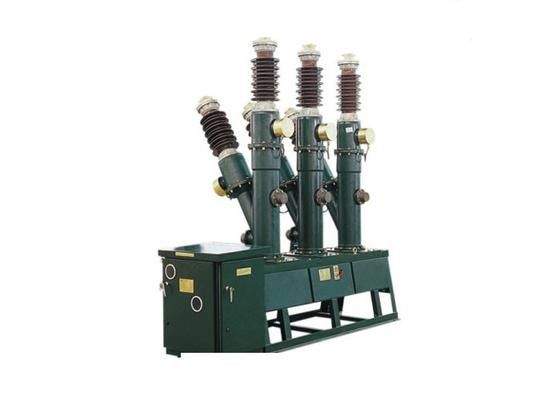

struttura all'aperto 40.5KV - scriva l'interruttore SF6/interruttore a macchina ad alta velocità dell'aria
Panoramica
LW8-40.5 il tipo interruttore all'aperto di alta tensione SF6 di CA è un genere di materiale elettrico all'aperto di alta tensione, trifase, il CA 50Hz. è usato non solo per controllo e la protezione per il trasporto e sistema di distribuzione di energia 35kV, ma anche per l'interruttore di collegamento ed apertura e banca di chiusura del condensatore come pure per la misura e la protezione quando è fornito di trasformatore corrente.
Questo interruttore è fornito CT14 di tipo meccanismo di comando della molla. Ed è risposto ai requisiti del livello di GB1984-89 e di IEC56.
Ambiente di applicazione
a. Altitudine da essere non più di 1000m.
b. Temperatura ambiente: -30ºC - + 40ºC, il valore medio di 24H da essere non più di 35ºC;
c. Umidità relativa: il valore medio quotidiano da essere non più di 95%, valore di media mensile da essere non più di 90%,
d. Velocità di vento: non più di 35km/s
e. Lo stato di contaminazione da essere III grado, distanza di dispersione della boccola della porcellana sarà di 1050 millimetri (rapporto nominale di dispersione da essere non di meno che 25mm/kV);
f. L'aria ambientale dovrebbe essere esente dal materiale infiammabile, dal pericolo esplosivo, dalla scossa corrosiva ed intensiva chimica.
Tabella 1
| No. | Oggetto | Unità | Parametro | |
| 1 | Tensione nominale | chilovolt | 40,5 | |
| 2 | Livello stimato dell'isolamento | tensione di withstand di frequenza industriale 1min | chilovolt | 185/215 (frattura) |
| Tensione di withstand di impulso del fulmine | 95/118 (frattura) | |||
| 3 | Corrente nominale | A | 2000 | |
| 4 | Resistenza meccanica | tempo | 5000 | |
| 5 | Pressione stimata SF6 di gas (pressione del tester 20ºC) | Mpa | 0,45 | |
| 6 | Chiudendo pressione a chiave (pressione del tester 20ºC) | Mpa | 0,40 | |
| 7 | Temperatura ambiente più bassa | ºC | -30 | |
| 8 | Cortocircuito stimato che rompe corrente | Ka | 31,5 | |
| 9 | Cortocircuito stimato che fa corrente (picco) | Ka | 80 | |
| 10 | Corrente stimata di withstand di periodo ridotto (corrente termica) | Ka | 31,5 | |
| 11 | Corrente di punta stimata di withstand (corrente dinamica) | Ka | 80 | |
| 12 | Corrente di rottura sfasata stimata | Ka | 7,9 | |
| 13 | Rottura dei periodi del cortocircuito stimato che rompe corrente: | tempo | 16 | |
| 14 | Tempo vicino | s | ≤0.1 | |
| 15 | Tempo di apertura | s | ≤0.06 | |
| 16 | Sequenza stimata di operazione | O-0.3s-CO-180s-CO | ||
| 17 | Corrente di rottura/d'apertura Rated di singolo gruppo del condensatore | A | 400 | |
| 18 | Ultima volta della corrente di cortocircuito | s | 4 | |
| 19 | Tasso di perdita SF6 (annuale) | ≤1 | ||
| 20 | Tenore d'acqua SF6 di gas (20ºC) | PPM (v/v) | ≤150 | |
| 21 | Tensione di funzionamento Rated del meccanismo di operazione della molla | |||
| Tensione della bobina di chiusura e d'apertura | V | CA 220, 380 CC: 48, 110, 220 |
||
| Tensione del motore di immagazzinamento dell'energia | V | CA 220 Dc 220 |
||
| 22 | Peso di gas SF6 | chilogrammo | 8 | |
| 23 | Peso dell'interruttore (meccanismo compreso di operazione) | chilogrammo | 1400 | |
Tabella 2
| No. | Oggetto | Unità | Requisiti tecnici | Condizioni di prova e metodi |
| 1 | Viaggio del contatto mobile | millimetro | 95±2 | La misura del viaggio mobile del contatto si riferisce a darawing12 |
| 2 | Spazio fra i contatti | millimetro | 605±1.5 | La misura di spazio fra il contatto mobile e fisso si riferisce a 12a di disegno |
| 3 | Trifase commutatore-su asynchrony | spettrografia di massa | ≤3 | La misura della differenza di distanza del palo fra il contatto mobile e fisso si riferisce a darawing14 |
| 4 | Commutatore-fuori trifase asynchrony | spettrografia di massa | ≤2 | La misura della differenza di distanza del palo fra il contatto mobile e fisso si riferisce al disegno 15 |
| 5 | Resistenza del ciclo principale | μΩ | ≤120 | La misura al metodo della caduta di tensione di CC, ha messo in 100A |
| 6 | Velocità all'istante di contatto dei contatti | m/s | 3.2±0.2 | Il metodo di misura e di tensione nominale si riferisce al disegno 14 |
| 7 | Velocità all'istante di distacco dei contatti | m/s | 3.4±0.2 | Il metodo di misura e di tensione nominale si riferisce al disegno 15 |
| 8 | Colpo di cucina di fabbricazione | millimetro | 10+0.5 -0,1 | Riferisca al disegno 6 nell'ambito dello stato di chiusura |
| 9 | posizionamento della lacuna del colpo di cucina di fabbricazione | millimetro | 1-2 | Riferisca al disegno 6 nell'ambito dello stato di chiusura |
| 10 | Carico parziale 40.5kV 25.7kV |
PC | 20 | A pressione del gas stimata, utilizzi lo strumento parziale per mettere 40.5kV fra due cavi uscenti per 1min, quindi cada a 25.7kV equably |
| PC | 10 |
