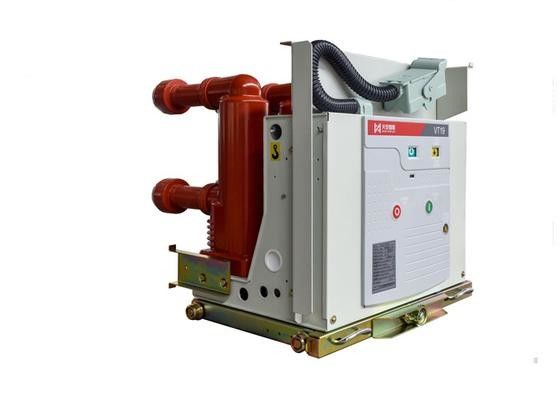

Interruttore ad alta tensione da 24 KV con camera di estinzione ad arco di vuoto e processo APG

L'interruttore automatico sottovuoto ad alta tensione per interni VT19-24 è progettato per sistemi elettrici trifase AC con una frequenza di 50Hz e una tensione di 24kV. Questo interruttore automatico funge da componente di controllo e protezione nelle operazioni minerarie, nelle centrali elettriche e nelle sottostazioni. Il suo design specializzato lo rende particolarmente adatto per applicazioni che richiedono un funzionamento frequente in condizioni di corrente nominale o interruzioni multiple di correnti di cortocircuito.

Questo interruttore automatico è conforme agli standard nazionali e internazionali, tra cui GB1984, GB/T11022, DL/T403 e IEC62271. È dotato di meccanismi di blocco affidabili e può essere utilizzato sia in configurazioni montate su carrello che fisse.

La camera di estinzione dell'arco sottovuoto è il componente principale responsabile del supporto, della chiusura e dell'apertura dell'energia di corrente. Offre una capacità di estinzione dell'arco superiore e una maggiore durata operativa.

• Involucro isolante: Costruito in materiale ceramico di allumina ad alta intensità, saldato con coperchi in acciaio inossidabile ad entrambe le estremità per formare una cavità completamente sigillata.
• Coperchio di schermatura metallica: Lo strato interno compatta o condensa rapidamente l'umidità metallica generata durante le operazioni di chiusura e apertura dei terminali, ripristinando rapidamente l'intensità del mezzo isolante e proteggendo l'involucro ceramico dai danni causati dagli schizzi metallici.
• Tubo a soffietto in acciaio inossidabile: Questo componente critico consente al terminale mobile di operare all'interno della camera di estinzione dell'arco completamente chiusa, con le sue prestazioni di tenuta e la longevità come fattori chiave nel determinare la durata meccanica della camera di estinzione dell'arco sottovuoto.
• Tecnologia dei terminali: Utilizza terminali in cromo-rame con tecnologia di fusione avanzata per garantire una funzione di interruzione affidabile, durata elettrica e livelli ridotti di sovratensione operativa.
