Dettagli:
Termini di pagamento e spedizione:
|
Materiale: | Acciaio inossidabile | Tipo: | Contenitori elettrici di scatola di distribuzione |
---|---|---|---|
Applicazione: | Trasmissione di Electric Power | Capacità stimata: | 2000/1000KVA |
Tensione nominale: | 40.5kV | Simbolo di collegamento: | DYn11 o Yyn0 |
Evidenziare: | sottostazione imballata del trasformatore,Sottostazione di distribuzione di energia |

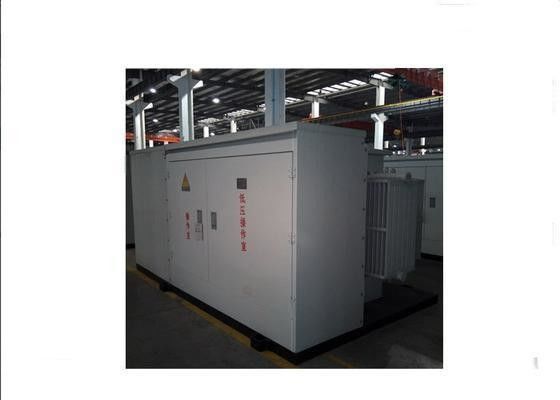

Sottostazione di tipo americano, cabina di trasformazione compatta preinstallata PV/solare
Panoramica:
La sottostazione combinata solare del trasformatore di serie ZGS-Z.G-/35 è un'integrazione speciale dell'attrezzatura di potere aumenta il trasformatore, il fusibile limitato corrente di alta tensione, il commutatore del carico, il commutatore di LV e le attrezzature ausiliarie relative. Trasforma la tensione 0.69kV prodotta dal motore di potere di PV in 11kV ed ha prodotto l'elettricità tramite il circuito del cavo 35KV, che è l'attrezzatura ideale in attrezzatura dell'insieme completo di energia eolica.
Caratteristiche di prodotto:
La struttura è struttura d'acciaio, con l'acciaio saldato insieme, esterno della struttura riceve il piatto della lega di alluminio, strato speciale della pittura, lo fa ha forti proprietà meccaniche, la prestazione di resistenza della corrosione.
il substaion combinato per l'intera struttura, con il piatto d'acciaio è stato diviso tre in piccola stanza relativamente indipendente, la camera namedly ad alta pressione, camera del trasformatore e il chmber di pressione bassa, ogni stanza che si accende tutto il lungamente con la porta aperta ed automatica si apre. la cima dell'alloggio ed intorno a tutta ha strato adiatermico, interno fornito della temperatura e dispositivo di controllo di umidità, può adattarsi a temperatura elevata ed il mutamento climatico severo di zona di alta pressione, per fare la temperatura nella stabilità del gabinetto ed impedire la rugiada interna ed allungare il tempo di impiego dell'apparato, migliora la stabilità della scatola e l'affidabilità.

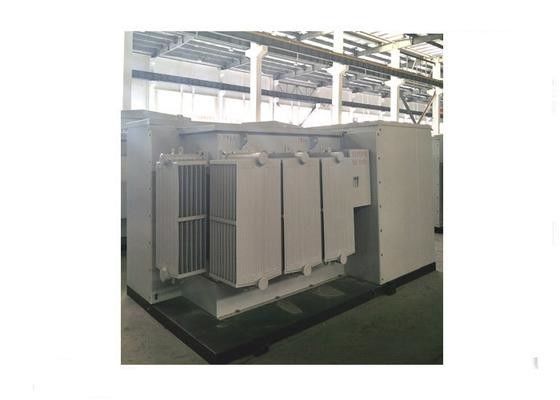

Il trasformatore con manutenzione libera di bassa temperatura e con poche perdite di aumento, della guarnizione a basso rumore e completa a bagno d'olio o il tipo insulationdry trasformatore dell'epossiresina, completamente comprende per risparmiare l'energia, utile all'ambiente del Th, l'operazione del actuall per incontrare il carico a breve termine sopra i requisiti del laod.
Condizioni dell'ambiente normali per servizio:
1. L'altitudine sarà da ora al 2000 m.;
2. La gamma di temperatura ambiente sarà: -40ºC~+40ºC;
3. La velocità del vento all'aperto supera 35m/s;
4. Umidità relativa: il valore medio quotidiano non supererà 95%, il valore di media mensile 90%;
5. Condizioni al contorno: installato in siti senza il pericolo di esplosione o dell'incendio, il quinto serio, la corrosione chimica e la vibrazione feroce.
6. Quando oltrepassi le condizioni dell'ambiente normali di cui sopra per servizio, gli utenti possono negoziare con noi per risolvere.

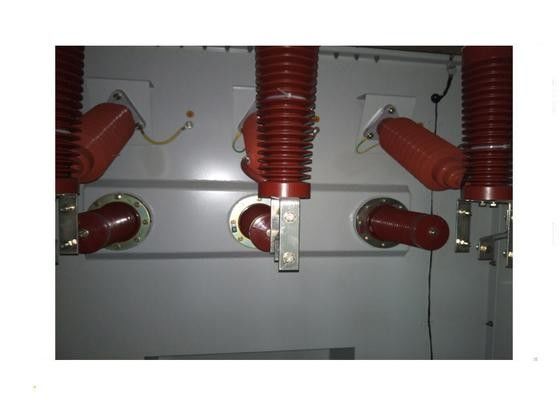

Parametro del commutatore a bagno d'olio del carico 40.5kV
Oggetto | Unità | Parametro | ||
Tensione nominale | Chilovolt |
40.5Kv |
||
Corrente nominale | A | 315 | 630 | |
Frequenza nominale | Hertz | 50 | ||
Corrente stimata di withstand di cortocircuito | kA/2s | 12,5 | 20 | |
Corrente di punta stimata di withstand | Ka | 31,5 | 50 | |
Resistenza meccanica | periodi | >2000 | ||
1 tensione di withstand minima di potere (fase per fase, fase--terra) | chilovolt | 95 | ||
Livello di impulso di fulmine (fase per fase, fase--terra) | Chilovolt |
185 |
