Apparecchiatura elettrica di comando ad alta tensione dell'apparecchiatura elettrica di comando Sf6 di RMU con 33Kv/36Kv/40.5Kv

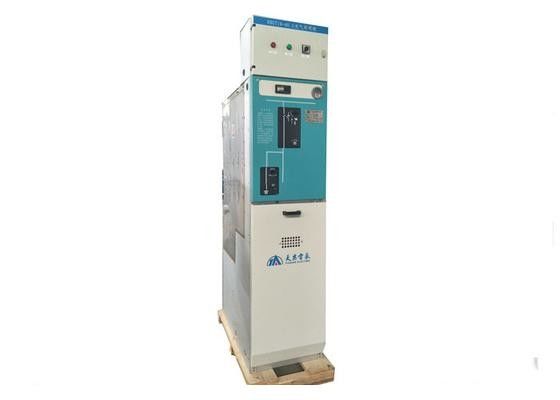

Grande immagine : Apparecchiatura elettrica di comando ad alta tensione dell'apparecchiatura elettrica di comando Sf6 di RMU con 33Kv/36Kv/40.5Kv

Dettagli:

Luogo di origine:	La Cina
Marca:	Tianan Electric
Certificazione:	ISO9001:2000
Numero di modello:	HXGT10-40.5

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 UNITÀ
Prezzo:	Pending
Imballaggi particolari:	Caso di legno
Tempi di consegna:	45 giorni del lavoro
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione:	5000 PCS/Year

Contatto

Descrizione di prodotto dettagliata

Corrente nominale:

630 A

Tempo breve nominale Tempo continuo:

Voltaggio nominale:

36,38,40.5

Grado di protezione dell'involucro SIG:

Protezione IP67

Evidenziare:

apparecchiatura elettrica di comando isolata gas

apparecchiatura elettrica di comando elettrica ad alta tensione

Apparecchiatura elettrica di comando di RMU, apparecchiatura elettrica di comando ad alta tensione Sf6 con 33Kv/36Kv/40.5Kv

Generalità:
Il GIS è adatto a centrale elettrica, a sottostazione, a sottostazione combinata ed a sistema di energia elettrica, che è singola sbarra collettrice dell'interno trifase di CA e sezionare la singola sbarra collettrice con 50Hz, la tensione nominale 35kV, usata per controllare, accettare e distribuire la energia elettrica.

Progettazione funzionale:
Affidabile: Ogni compartimento è controllato individualmente & ha suo proprio limitatore di pressione.

Sicurezza: Le componenti laterali primarie sono accluse ermeticamente, compartimento riempito gas e così insensibile: ad atmosfera, &dust della sporcizia.

Economia di spazio: Il più piccolo piede stampa tutte le operazioni sulla parte anteriore dell'apparecchiatura elettrica di comando.
Economicamente efficiente: Requisito di area & dello spazio riduttore. Compartimento libero del gas di manutenzione lunga di tempo di impiego.

Parametro:

No.	Oggetto		unità	Parametro
1	Tensione nominale		Chilovolt	33/36/40.5
2	Corrente nominale principale della sbarra collettrice		A	400/630
3	Corrente nominale		A	630A
4	Frequenza nominale		Hertz	50
5	Corrente a breve termine stimata di withstand		KA	20,25
6	Tempo continuo di periodo ridotto stimato		S	2
7	Corrente di punta stimata di withstand		KA	50,63
8	Cortocircuito stimato che fa corrente		KA	50,63
9	Carico attivo stimato che rompe corrente		A	630
10	Rated ha chiuso il ciclo che rompe la corrente		A	630
11	Corrente di rottura dicarico stimata		A	10
12	Il commutatore di interramento valutato corrente a breve termine di resistenza		KA	20
13	Collegando commutatore a massa valutato durata di cortocircuito		S	4
14	Collegando commutatore a massa valutato corrente di punta di withstand		KA	50
15	potere 1min withstand di frequenza tensione	Chilovolt	fase per fase/fase--terra: 42; isolazione della distanza: 48
15	impulso di fulmine tensione di withstand (valore di picco)	Chilovolt	(fase per fase/fase--terra) 75; (fase per fase/fase--terra) 85
16	resistenza di ciclo principale			≤400
17	vita meccanica	Commutatore del carico	tempo	5000
17	vita meccanica	Commutatore di interramento	tempo	2000
18	potere sussidario del ciclo 1min tensione di withstand di frequenza		Chilovolt	2
19	Pressione del gas stimata SF6 (pressione relativa 20ºC)		Mpa	0,04
20	Tasso annuale di perdita del gas SF6			<>
21	Grado di protezione della recinzione isolata gas			IP67
