Tipo all'aperto interruttore del sostegno della porcellana di alta tensione di vuoto riempito di SF6

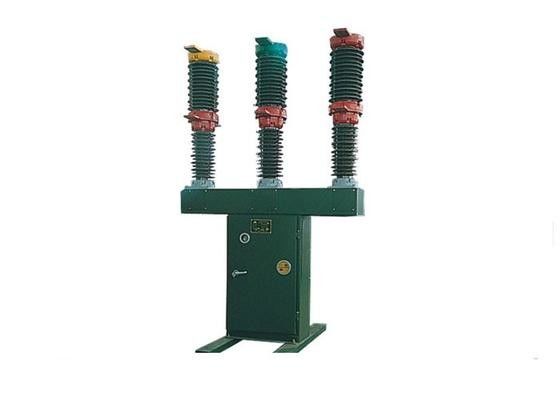

Grande immagine : Tipo all'aperto interruttore del sostegno della porcellana di alta tensione di vuoto riempito di SF6

Dettagli:

Luogo di origine:	La Cina
Marca:	Tianan Electric
Certificazione:	VDE ISO9001-2000 CE
Numero di modello:	ZW30-40.5/2000-31.5

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 UNITÀ
Prezzo:	Pending
Imballaggi particolari:	Caso di legno
Tempi di consegna:	35 giorni del lavoro
Termini di pagamento:	L/C, D/A, D/P, T/T, MoneyGram, Western Union
Capacità di alimentazione:	1000 PCS/Year

Contatto

Descrizione di prodotto dettagliata

Altezza:

fino a 3.000 m sul livello del mare

Corrente nominale:

2000A

Tempo breve nominale Tempo continuo:

Voltaggio nominale:

40.5kV

Evidenziare:

Indoor vuoto interruttore magnetotermico

interruttore ad alta tensione di vuoto

Interruttore di circuito a vuoto di tipo Stanchion di porcellana HV esterno riempito di SF6

Visualizzazione

L'interruttore a vuoto HV esterno ZW30-40.5/2000-31.5 (di seguito denominato ZW30-40.5) può essere utilizzato nel sistema di alimentazione con tensione nominale di 40,5 KV,corrente nominale 2000A e AC a tre fasi a 50 Hz per proteggere le apparecchiature nelle imprese industriali e minerarie, centrali elettriche e sottostazioni, che possono essere utilizzati come interruttori di collegamento nei luoghi di lavoro di frequente funzionamento.
Questo prodotto è conforme agli standard GB1984-89 AC HV Circuit Breaker, IEC56 HV AC Circuit Breaker e JB3385-1996 3.6-40.5KV Indoor AC HV Vacuum Circuit Breaker.

Parametri

- No, no, no, no.	Nome			Unità	Valore
1	Voltaggio nominale			kV	40.5
2	Livello nominale di isolamento	1min frequenza di alimentazione resistenza alla tensione	Prova a secco (frattura, fase a fase, a terra)		95*
			Prova in umido (a terra, isolamento esterno)		80*
		Impulso di fulmine resistenza tensione (picco)			185*
3	Corrente nominale			A	2000
4	Corrente di rottura di cortocircuito nominale			kA	31.5
5	Corrente nominale di produzione a breve durata (picco)				80
6	Sequenza di funzionamento nominale			0-0.3sCO-180s-CO
7	Corrente di rottura fuori fase nominale			kA	8
8	Corrente di rottura nominale di un singolo condensatore			A	630
9	Durata nominale del cortocircuito			s	4
10	Tempo di rottura di corrente di cortocircuito nominale			Il tempo	20
11	Tempo di arco			ms	< 20
12	Tempo totale di rottura			ms	≤ 85
13	Resistenza meccanica (CO)			Il tempo	10000
14	Pressione nominale del gas carico	Riempimento con SF6 quando viene utilizzata una camera di estinzione ad arco di vuoto TD-40.5W/2000-31.5 ((K))		MPa	0.02 ((20°C)
		Riempimento con aria secca o azoto di alta purezza quando viene utilizzata una camera di estinzione ad arco di vuoto TD-40.5W/2000-31.5 ((K))
15	Tasso annuale di perdita di gas			Percentuale	≤ 1
16	Grado di vuoto della camera ad arco di vuoto	Fresco di fabbrica nella camera ad arco		Papà!	≤ 1,33X10^-3
		Periodo di conservazione di 20 anni			< 6,6X10^-2

Tipo all'aperto interruttore del sostegno della porcellana di alta tensione di vuoto riempito di SF6 0
