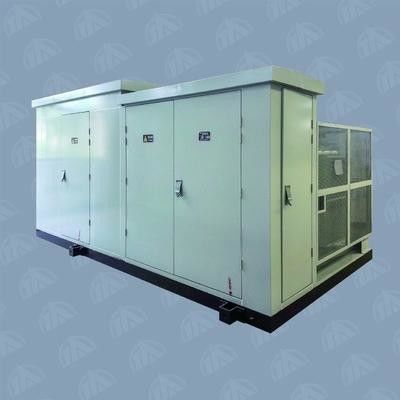

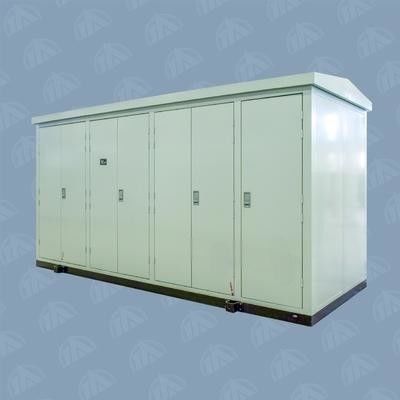

L'energia eolica/PV ha imballato sottostazione di distribuzione della sottostazione/energia del trasformatore
Panoramica:
YBT13 la serie sottostazione speciale di energia eolica e di PV è ricercata dalla nostra società per rispondere all'esigenza di energia eolica e la generazione fotovoltaica, il prodotto ha l'aspetto novello, la struttura compatta, la prestazione affidabile, la manutenzione facile, ecc.
Caratteristiche:
1. Struttura di recinzione
a. La struttura della sottostazione: acciaio del canale ed acciaio di angolo.
b. materiali di recinzione: piatto d'acciaio laminato a freddo, piatto dell'acciaio inossidabile, piatto composito di colore o piatto della lega di alluminio.
c. I piatti d'acciaio sono utilizzati per isolare ogni baia e sono forniti di dispositivo di illuminazione.
d. Il tetto: struttura doppio rivestita per impedire la radiazione del calore efficacemente.
e. La stanza del trasformatore è divisa in tipo aperto ed in tipo chiuso. Il radiatore è all'aperto individuato per la struttura aperta mentre il tipo chiuso struttura ha una stanza separata in cui un dispositivo sfibrante dell'aria automatica è fornito per controllare la temperatura nella stanza del trasformatore.
f. Porte dell'alloggio: tipo striscia di bassa temperatura di sigillamento che può raggiungere buon sigillando l'effetto nell'ambito dell'ambiente di bassa temperatura.
g. La pittura sulla superficie della sottostazione si occupa della vernice di cottura nella temperatura elevata in moda da poterla ritardare la degradazione in seguito al raggio ultravioletto efficacemente.
2. Unità di alta tensione
1. Faccia le varie combinazioni alle richieste dei consumatori, che sono apparecchiature elettriche di comando HXGT16-40.5, XGT5-40.5 e HXGT10-40.5.
2. L'apparecchiatura elettrica di comando HXGT16-40.5 fornita del tipo commutatore-fusibile di FT16-40.5R del carico ha combinato il commutatore per energia eolica e la produzione di energia fotovoltaica.
c. Apparecchiatura elettrica di comando XGT5-40.5 fornita di interruttore VT16-40.5.
d. L'apparecchiatura elettrica di comando ha la funzione completa per la prevenzione del misoperation per assicurare la sicurezza del funzionamento e della manutenzione.
3. Unità del trasformatore
a. Il trasformatore usa S11 il tipo trasformatore a bagno d'olio o SCB11 tipo asciutto trasformatore.
b. La ventilazione naturale è buona nella stanza del trasformatore o la temperatura nella stanza del trasformatore può essere abbassata con l'esaurimento del vento con il fan di controllo automatico.
c. Il collegamento molle è usato fra i terminali dal lato di LV e la sbarra collettrice, che possono efficacemente proteggere la boccola di LV del trasformatore da schiacciamento e da perdita dell'olio.
4. Unità di LV
a. I CB astuti di serie di usi TANW1 dell'apparecchiatura elettrica di comando di LV e TANM1 la serie MCCB, o i CB hanno prodotto dal produttore designato alla richiesta dei clienti.
b. Lo schema di Curtained può essere progettato secondo le esigenze degli utenti.
5. Unità di automazione della rete di distribuzione
a. L'apparecchiatura terminale automatica è tipo TA-D20 dal gruppo di Tianan, la sua progettazione è stata ottimizzata dopo avere preso l'ambiente severo per l'operazione della sottostazione elettrica del vento in considerazione.
b. Il prodotto ha forte capacità di adattare la temperatura ambiente, la funzione della rete a anello a fibra ottica doppia, la forte abilità di comunicazione di anti-interferenza, di antiurto, di a prova d'umidità ed anti-tuono come pure perdita di potere basso.
c. Il prodotto ha le funzioni di controllo di misura, la protezione della non batteria e elaborazione dei dati, controllando gli allarmi e rilevazione e comunicazione di anormalità.
6. Speciale del gruppo di continuità per il potere
a. La sottostazione è speciale installato del gruppo di continuità TA-UP01/TA-UP02 per energia eolica prodotta dal gruppo di Tianan.
b. Il prodotto ha forte capacità di adattare l'ambiente, resiste alla scossa ed all'interferenza ed alla vasta gamma di stabilivolt.
Parametres:
Oggetto |
Unità |
Parametri |
|
|
||
---|---|---|---|---|---|---|
Unità di alta tensione | Commuti il tipo | Apparato elettrico combinato | Interruttore | |||
Tensione nominale | chilovolt | 40,5 | 40,5 | |||
Frequenza nominale | Hertz | 50 | 50 | |||
Corrente principale stimata della sbarra collettrice | A | 630 | 1250 | |||
la tensione di Withstand valutata 1min di frequenza industriale a terra, fra Phases/to apre la lacuna | chilovolt | 95/118 | 95/118 | |||
La tensione di Withstand di impulso del fulmine a terra, fra Phases/to apre la lacuna | chilovolt | 185/215 | 185/215 | |||
Corrente a breve termine stimata di Withstand | kA/s | 20/2 | 25/4 | |||
Corrente di punta stimata di Withstand | Ka | 50 | 63 | |||
Cortocircuito stimato che fa corrente | Ka | 31,5 | 63 | |||
Cortocircuito stimato che rompe corrente | Ka | 31,5 | 25 | |||
Unità di LV | Tensione nominale | V | 690 | |||
Corrente del circuito principale stimata | A | 1600~3300 | ||||
Cortocircuito stimato di limite che rompe capacità | Ka | 50 | ||||
Cortocircuito stimato di funzionamento che rompe capacità | Ka | 40 | ||||
Corrente a breve termine stimata di Withstand | kA/1s | 40 | ||||
Unità del trasformatore | Capacità stimata | KVA | 1600~5500 | |||
Tensione di resistenza | % | 4; 4,5 | ||||
Gamma di spillatura | % | ±2X2.5; ±5 | ||||
Gruppo collegato | Y, yn0; D, yn11 | |||||
Recinzione | Grado di protezione | Stanza di alta tensione | IP33 | |||
Stanza di LV | IP33 | |||||
Stanza del trasformatore | IP23 | |||||
Livello sonoro | dB | ≤55 |
