Trasformatore di potenza immerso in olio da 750 KVA con connessione YNd11 e raffreddamento ONAN per la distribuzione di energia industriale

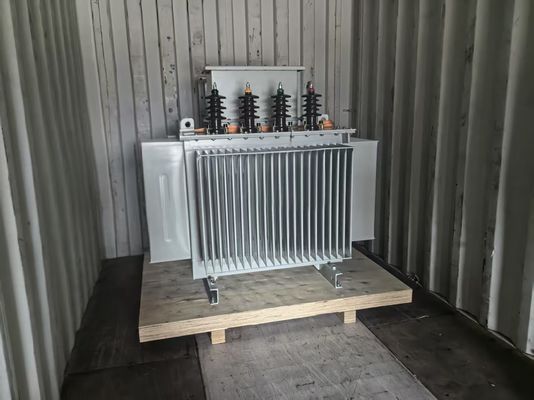

Grande immagine : Trasformatore di potenza immerso in olio da 750 KVA con connessione YNd11 e raffreddamento ONAN per la distribuzione di energia industriale

Dettagli:

Place of Origin:	CHINA
Marca:	Oil-immersed transformer
Certificazione:	IEC 60076
Model Number:	S-M-750/13.8-0.48

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 SET
Prezzo:	To be pending
Imballaggi particolari:	Palette
Tempi di consegna:	30 giorni
Termini di pagamento:	L/C&T/T
Capacità di alimentazione:	300 insiemi/anno

Contatto

Descrizione di prodotto dettagliata

Grado dell'olio:	25# Olio	Frequenza nominale:	60Hz
Tipo:	S-M-750/13.8-0.48	Classe di isolamento:	UN
Capacità nominale:	750kva	TAPPING RANGE:	± 2x2,5%
Corrente nominale:	31.4/902.1 A	Gruppo del collegamento:	YNd11
Evidenziare:	Trasformatore di potenza immerso in olio da 750 kVA , Trasformatore di potenza con connessione YNd11 , Trasformatore di distribuzione con raffreddamento ONAN

Trasformatore di potenza immerso in olio S-M-750/13.8-0.48 - 750KVA, 13800/480V, 60Hz, trifase

Il trasformatore di potenza immerso in olio S-M-750/13.8-0.48 è un'unità di distribuzione di potenza trifase a 60Hz progettata per la trasformazione step-down da reti primarie di media tensione a sistemi di distribuzione secondaria di bassa tensione. Prodotto in Cina con certificazione GB, questa unità fornisce una capacità nominale di 750KVA con tensioni primarie e secondarie rispettivamente di 13800V e 480V.

Specifiche Tecniche

Modello Prodotto	S-M-750/13.8-0.48
Capacità Nominale	750 KVA
Numero di Fasi	3 Fasi
Frequenza Nominale	60 Hz
Tensione Nominale	13800 / 480 V
Corrente Nominale	31.4 / 902.1 A
Intervallo di Tapping	±2x2.5%
Gruppo di Collegamento	YNd11
Temperatura Ambiente	28°C
Classe di Isolamento	A
Metodo di Raffreddamento	ONAN (Olio Naturale Aria Naturale)
Grado Olio	Olio per trasformatori 25#
Certificazione	Standard GB

Caratteristiche Principali

Elevata Capacità e Corrente Nominale: Valutato a 750KVA con corrente primaria di 31.4A e corrente secondaria di 902.1A, supporta sostanziali richieste di carico in applicazioni industriali, commerciali e di pubblica utilità.
Trasformazione di Tensione: Converte l'ingresso primario di 13800V in un'uscita secondaria di 480V, adatta per tensioni di distribuzione industriali e commerciali standard.
Flessibile Intervallo di Tapping: Il tapping fuori circuito ±2x2.5% consente una precisa regolazione della tensione per compensare le fluttuazioni della rete e le variazioni di carico.
Gruppo di Collegamento YNd11: Primario collegato a triangolo e secondario collegato a stella con neutro messo a terra fornisce uno spostamento di fase bilanciato e supporta carichi sia trifase che monofase.
Raffreddamento Naturale ONAN: Utilizza la convezione naturale per la dissipazione del calore senza richiedere ventole o pompe esterne, riducendo il consumo di energia ausiliaria e i requisiti di manutenzione.
Sistema di Isolamento Classe A: Materiali isolanti di alta qualità forniscono una protezione affidabile contro guasti elettrici, invecchiamento termico e stress dielettrico.
Olio per Trasformatori 25#: Offre una superiore resistenza dielettrica e conducibilità termica, dissipando efficacemente il calore e isolando i componenti interni.
Valutazione Temperatura Ambiente: Progettato per un funzionamento stabile a temperature ambiente fino a 28°C.
Certificazione GB: Prodotto e testato in conformità con gli standard GB, garantendo la conformità ai requisiti di qualità cinesi e internazionali.

Applicazioni

Impianti Industriali: Fornisce un affidabile step-down di tensione per impianti di produzione, unità di processo, raffinerie e operazioni di macchinari pesanti che richiedono un'alimentazione stabile a 480V.
Edifici Commerciali: Garantisce una fornitura continua di energia per grattacieli, centri commerciali, ospedali, hotel e istituti educativi.
Comunità Residenziali: Supporta reti di distribuzione sotterranee e sottostazioni comunitarie per sviluppi abitativi su larga scala e complessi di appartamenti.
Settore Pubblica Utilità: Impiegato in sottostazioni di pubblica utilità per la regolazione della tensione e la distribuzione efficiente dell'energia alle aree residenziali e alle infrastrutture municipali.
Progetti Infrastrutturali: Installato in aeroporti, stazioni ferroviarie, impianti di trattamento delle acque e altri progetti critici di pubblica utilità.
Integrazione Energie Rinnovabili: Agisce come trasformatore step-down per parchi solari e sistemi di raccolta di energia eolica che richiedono distribuzione AC a 480V.

Imballaggio e Logistica

Metodo di Imballaggio: Fissato in casse di legno resistenti con imbottitura interna in schiuma e materiale protettivo per prevenire danni da impatto durante il trasporto terrestre e marittimo. Ogni cassa è chiaramente etichettata con istruzioni di movimentazione, identificazione del prodotto e marchi di spedizione per un facile tracciamento.

Luogo di Origine: CINA

Conformità: Progettato e prodotto in conformità con gli standard GB, garantendo una perfetta integrazione nelle infrastrutture di distribuzione elettrica esistenti in tutto il mondo.

Tempi di Consegna: Soggetto alla quantità effettiva dell'ordine e al programma di produzione. Si prega di contattare il nostro team di vendita per tempi di consegna confermati.
Prezzi e Pagamento: Da negoziare in base al volume dell'ordine, alle specifiche tecniche e agli Incoterms. Si prega di contattare il nostro team di vendita per un preventivo dettagliato.

Supporto Tecnico e Servizi Post-Vendita

Guida all'Installazione: Assistenza tecnica in loco o remota per le corrette procedure di installazione, collegamento e messa in servizio.
Supporto Operativo e di Manutenzione: Documentazione completa e guida esperta per programmi di manutenzione ordinaria, analisi dell'olio e ispezione dei componenti.
Risoluzione Problemi e Diagnosi Guasti: Rapida identificazione e risoluzione dei guasti tramite comunicazione remota, analisi dei dati o visite sul campo.
Ispezioni in Loco: Visite periodiche in loco per valutare le condizioni del trasformatore, le prestazioni termiche e l'integrità dell'isolamento.
Formazione Operatori: Programmi di formazione personalizzati per team di ingegneria e manutenzione per garantire un funzionamento sicuro e pratiche di manutenzione efficaci.
Fornitura Ricambi: Ricambi originali disponibili per tutti i componenti del trasformatore, inclusi isolatori, commutatori sotto carico, elementi di raffreddamento e guarnizioni.
Servizi di Diagnostica Remota: Supporto all'integrazione per sistemi di monitoraggio digitale che consentono la manutenzione predittiva e il monitoraggio delle prestazioni in tempo reale.
