TIANAN VT19-12/24 Interruttore elettrico ad alta tensione per vuoto con tensione nominale di 12/24 kV e tensione resistente all'impulso di fulmine di 75/125 kV per sistemi di alimentazione a 50 Hz

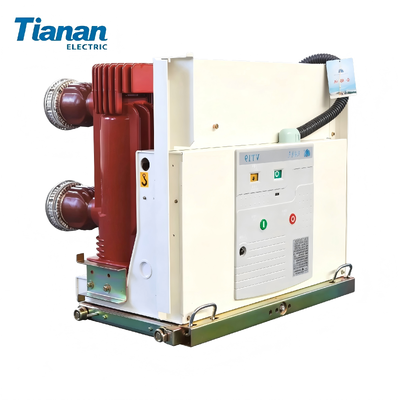

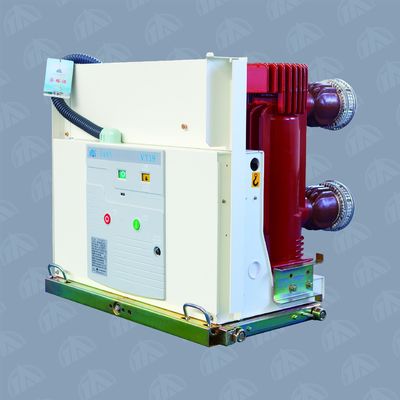

Grande immagine : TIANAN VT19-12/24 Interruttore elettrico ad alta tensione per vuoto con tensione nominale di 12/24 kV e tensione resistente all'impulso di fulmine di 75/125 kV per sistemi di alimentazione a 50 Hz

Dettagli:

Place of Origin:	CHINA
Marca:	TIANAN
Certificazione:	GB
Model Number:	VT19-12/24

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 set
Prezzo:	To be pending
Imballaggi particolari:	Custodia in legno
Delivery Time:	According to the fact
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	300 insiemi/anno

Contatto

Descrizione di prodotto dettagliata

Frequenza nominale:	50 Hz	Altitudine:	≤ 1000 m
Tempo di chiusura:	30~70 Ms	Velocità media di apertura:	12 KV/0,9~1,3 ; 24kV/1,1~1,6 M/s
Sequenza di funzionamento nominale:	O-0.3s-CO-180s-CO	Viaggio in mare:	3.5±0.5 mm
Temperatura ambientale:	-15℃~+40℃	Tempo di apertura:	Da 15 a 45 ms

Interruttore automatico ad alta tensione da 12/24 KV con tensione di resistenza all'impulso di illuminazione nominale di 75/125 KV

Interruttore automatico sottovuoto ad alta tensione TIANAN VT19-12/24 | Protezione distribuzione alimentazione interna 12/24 kV 50 Hz

Marca:TIANAN |Modello:VT19-12/24 |Origine:Cina |Certificazione:GB

Panoramica del prodotto

L'interruttore automatico in vuoto ad alta tensione TIANAN VT19-12/24 è progettato per sistemi di alimentazione da 12 kV e 24 kV, con funzionamento affidabile ad altitudini fino a 1.000 metri e resistenza sismica inferiore al grado 8. È ampiamente utilizzato in sottostazioni, impianti industriali, impianti di energia rinnovabile ed edifici commerciali, fornendo una precisa protezione da cortocircuito e isolamento da sovraccarico per le reti di distribuzione ad alta tensione.

Specifiche tecniche

Parametro	Specifica
Intervallo di temperatura ambiente	-15℃~+40℃
Tensione nominale	12/24kV
Frequenza nominale	50 Hz
Altitudine massima	≤ 1000 mt
Resistenza ai terremoti	< Grado 8
Velocità media di apertura	12kV: 0,9~1,3 m/s 24 kV: 1,1~1,6 m/s
Velocità media di chiusura	12kV: 0,4~0,8 m/s 24 kV: 0,6~1,0 m/s
Orario di apertura	15~45 ms
Orario di chiusura	30~70 ms
Oltrecorsa	3,5 ± 0,5 mm
Sequenza operativa nominale	O-0.3s-CO-180s-CO
Tensione nominale di resistenza agli impulsi di fulmine	75/125kV

Applicazioni

Sottostazioni elettriche
Impianti Industriali
Progetti di energia rinnovabile (eolico/solare)
Edifici commerciali
Minerario e metallurgico

Ordini e logistica

Quantità minima di ordine:5 set
Confezione:Pallet in legno
Tempi di consegna:Soggetto all'ordine effettivo
Prezzo e pagamento:Da negoziare

Supporto tecnico e servizi

Guida all'installazione, diagnosi dei guasti, consigli sulla manutenzione, formazione degli operatori, monitoraggio remoto, riparazione e sostituzione in loco.
