Interruttore di disconnessione di tensione 230/265 KV

Descrizione del prodotto:

L'interruttore di disconnessione ad alta tensione è costituito da diversi componenti chiave, tra cui isolanti, contatti, meccanismo di funzionamento e struttura di supporto.Gli isolanti sono realizzati con materiali di alta qualità e hanno una distanza di scorrere di 16 mm/kVI contatti sono realizzati in rame o lega di rame e sono progettati per una elevata conducibilità e una bassa resistenza.Il meccanismo di funzionamento è facile da usare e offre prestazioni di commutazione affidabiliLa struttura di supporto è realizzata in acciaio e fornisce un'eccellente stabilità e durata.

L'interruttore di disconnessione ad alta tensione ha una durata meccanica di 2000 volte sia per l'interruttore CB che per quello di messa a terra.Può funzionare ad un'altitudine fino a 1000 metri e in un range di temperatura ambiente di -25 ~ 40 °CL'interruttore ha una tensione nominale di 126 KV ed è adatto per l'uso in sistemi di alimentazione ad alta tensione.

L'interruttore di disconnessione ad alta tensione è ampiamente utilizzato nei sistemi di trasmissione e distribuzione di energia, nonché in altre applicazioni in cui è presente elettricità ad alta tensione.È uno strumento essenziale per garantire la sicurezza dei lavoratori e delle attrezzature durante la manutenzione, riparazione e situazioni di emergenza.

Caratteristiche:

• Nome del prodotto: interruttore di disconnessione ad alta tensione
• Spessore del ghiaccio: ≤ 100 mm
• Durata di vita meccanica: CB:2000 volte; interruttore di messa a terra:2000 volte
• Corrente nominale: 1600/1250/630 A
• Altitudine: ≤ 1000 m
• Distanza centrale tra le fasi: ≥2000 volte
• Parole chiave: interruttore di isolamento ad alta tensione, interruttore di isolamento ad alta tensione, interruttore di disattivazione ad alta potenza

Parametri tecnici:

Struttura principale e principio di funzionamento:

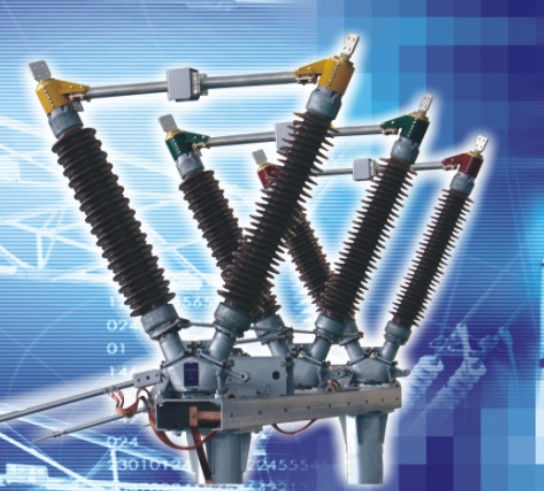

L'interruttore di isolamento ad alta tensione AC esterno GW5 (GT10) -126D/1600-40 è una struttura rotante orizzontale a doppia colonna, con ciascun polo dell'interruttore costituito da una base, un circuito di corrente,e due isolatori di posteAll'interno della base è presente una coppia di ingranaggi convelati che possono muoversi su e giù lungo i rispettivi assi per regolare la condizione di mescolanza dei due ingranaggi.I due isolanti dei pali formano un angolo a V di

50°: il circuito di corrente si trova all'estremità superiore dell'isolatore a piombo; quando è in movimento, l'apparecchiatura ombrello all'interno della base spinge i due isolatori a ruotare,connessione di un dispositivo di controllo della velocità di rotazione, formando una frattura orizzontale e completando l'apertura e la chiusura del circuito.

Uso del prodotto:

GW5 (GT10) -126D/1600-40 interruttore di isolamento ad alta tensione AC orizzontale ad interruzione singola esterno è adatto per sistemi con frequenza AC di 50 Hz e tensione nominale di 110 KV.Utilizzati per la commutazione di linee ad alta tensione in condizioni di privazione di carico, nonché l'isolamento elettrico di barrette di alta tensione, interruttori e altre apparecchiature elettriche in manutenzione dalle linee di alta tensione in funzione.Può anche essere utilizzato per la commutazione di piccole correnti capacitive o induttive.
