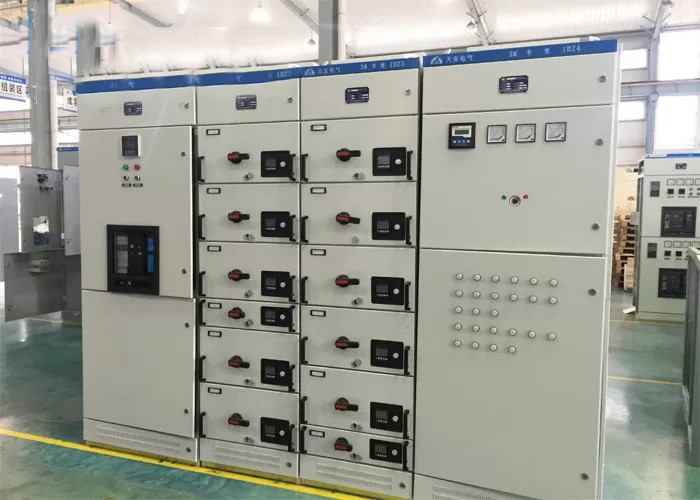

Dispositivi di commutazione AC LV della serie GGD

Descrizione del prodotto:

L'apparecchio di commutazione AC LV di tipo GGD è adatto ai clienti di energia nelle centrali elettriche, nelle sottostazioni, nelle società minerarie, negli edifici alti, negli alberghi, negli aeroporti, nei porti e nei moli, ecc.distribuzione e controllo dell'energia, apparecchiature di illuminazione, protezione del motore e distribuzione nel sistema di distribuzione di potenza a 50 Hz CA, tensione nominale fino a 690 V, corrente nominale fino a 6300 A.

GGD LV: apparecchiature di commutazione conformi alla norma IEC 61439-2, GB7251.12 < L.V. apparecchiature di commutazione e di controllo - parte 2: set completi di apparecchiature di commutazione e di controllo >.

Completezza del prodotto

Dovranno essere forniti i seguenti documenti e accessori:

a.Lista degli imballaggi

b,certificato di prodotto

c,Manuale operativo

d,Rapporto di prova al di fuori della fabbrica

e,disegni relativi

f.Chiave della porta della cabina, maniglia di funzionamento e pezzi di ricambio elencati nel contratto

Schema del circuito principale

La progettazione del circuito principale degli apparecchi di commutazione GGD comprende 129 schemi,complessivamente 298 specifiche (esclusi gli schemi e le specifiche derivati causati dalle variazioni della funzione del circuito ausiliario e della tensione di controllo)

GGD1-tipo 49 Schemi 123 specifiche riportate nella tabella 2

GGD2-tipo 53 Schemi 107 specifiche riportate nella tabella 3

GGD3-tipo 27 Schemi 68 specifiche riportate nella tabella 3

Per soddisfare le esigenze di compensazione della potenza reattiva, progettazione GGJ1, gabinetto di compensazione del condensatore GGJ2, 4 schemi di circuito principale, complessivamente 12 specifiche, cfr. tabella 5.
