Descrizione del prodotto:

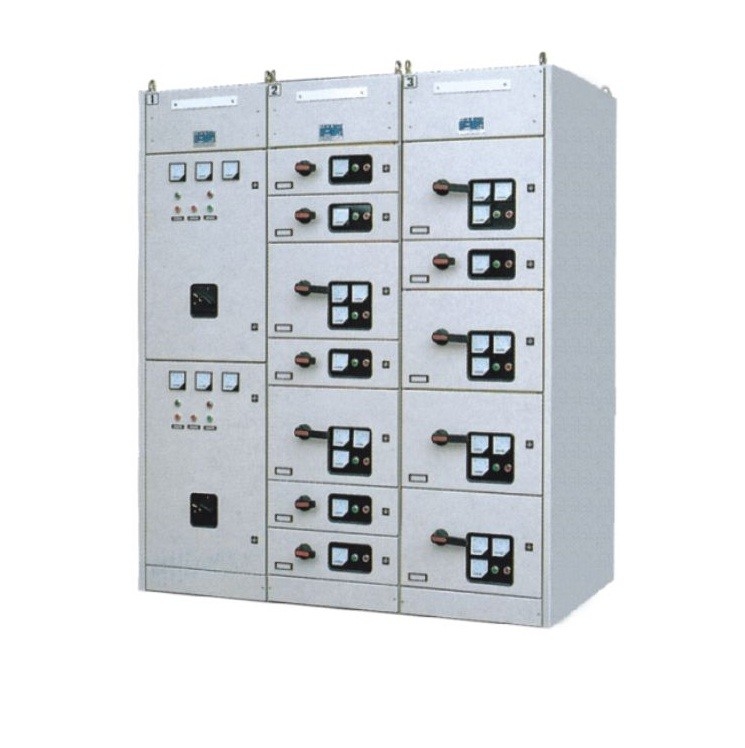

La serie GCK di interruttori a bassa tensione (di seguito denominati interruttori) è sviluppata dalla nostra azienda in quanto digeri e assorbe tecnologie avanzate di prodotti internazionali simili.Esso adotta:: trifase AC 50Hz, 60Hz, tensione nominale 660V, corrente nominale 5000A e sistema di alimentazione a tre fasi quattro fili e tre fasi cinque fili.Per quanto riguarda l'accettazione e la distribuzione di energia elettrica, è adatto a centrali elettriche, sottostazioni, imprese industriali e minerarie, edifici e alberghi, aeroporti, moli, ecc.
Questo prodotto è conforme alla norma internazionale IEC 61439-2, alla norma nazionale GB 7251.12, con le caratteristiche di elevata capacità di rottura, buona stabilità termica dinamica, nuova struttura, sistema elettrico ragionevole e completo, serie, forte applicabilità, elevato grado di protezione,è ideale Prodotti rinnovati, il suo livello tecnico ha raggiunto il livello internazionale contemporaneo.
Condizioni di servizio
- Temperatura ambiente: Max: +40°C, Min: -5°C ((temperatura media giornaliera non superiore a +35°C)
- aria fresca, umidità relativa non superiore al 50% ((a temperatura massima di +40°C), umidità relativa superiore consentita solo a temperatura inferiore ((come il 90% a temperatura di +20°C),ma considerando il cambiamento di temperatura, la condensazione può causare qualche effetto.
- Altitudine: l'inclinazione di un piano verticale non deve superare i 5 gradi durante l'installazione del dispositivo, l'altitudine non deve superare i 2000 m.
- Nei mezzi non esplosivi, il mezzo è privo di gas e polveri conduttive che possono corrodere i gas metallici e danneggiare l'isolamento.L'uso del prodotto al di là dell'ambiente per le condizioni tecniche richieste il cliente dovrebbe negoziare con la nostra azienda.
Parametri tecnici:
| S.N. |
Descrizione |
Unità |
Parametri |
| 1 |
Tensione isolante nominale |
V. |
AC690, AC1000 |
| 2 |
Tensione nominale di funzionamento |
V. |
AC380, AC400, AC690 |
| 3 |
Corrente nominale del bus orizzontale |
A |
massimo fino a 5000 |
| 4 |
Corrente nominale del bus verticale |
A |
massimo fino a 1600 |
| 5 |
Corrente massima del circuito di alimentazione |
A |
4000 |
| 6 |
Corrente massima del circuito del cassetto |
A |
800 |
| 7 |
Capacità massima del motore di comando |
kW |
320 |
| 8 |
Corrente di resistenza massima del bus orizzontale ((0.1s) |
kA |
40,105,176,220 |
| 9 |
Corto tempo di resistenza alla corrente del bus orizzontale (s) |
kA |
20,50,80,100 |
| 10 |
Corrente di resistenza massima del bus verticale ((0.1s) |
kA |
40,105,143 |
| 11 |
Corto tempo di resistenza alla corrente del bus verticale (s) |
kA |
20,50,65 |
| 12 |
Frequenza di potenza nominale resistenza alla tensione ((1min) |
V. |
1890 |
| 13 |
Frequenza di alimentazione secondaria resistenza alla tensione ((1min) |
V. |
1890 |
| 14 |
Grado di protezione dell'alloggiamento |
|
IP30,P40,IP42 |
| 15 |
Dimensioni dell'alloggiamento |
mm |
Larghezza 600 ((800, 1000) X profondità 800 ((1000) X altezza 2200 |
Nota d'ordine:
I clienti devono fornire le seguenti informazioni:
a. schema del cablaggio principale e diagramma del sistema di cablaggio singolo;
b. diagramma schematico o diagramma schematico di cablaggio;
c. specifiche e quantità di apparecchiature elettriche in ciascun dispositivo di commutazione;
d. Permutazione e combinazione, piano di sistemazione dell'apparecchiatura di scambio.
