il cellulare sopportato veicolo 11.5kv ha imballato la cabina di trasformazione elettrica

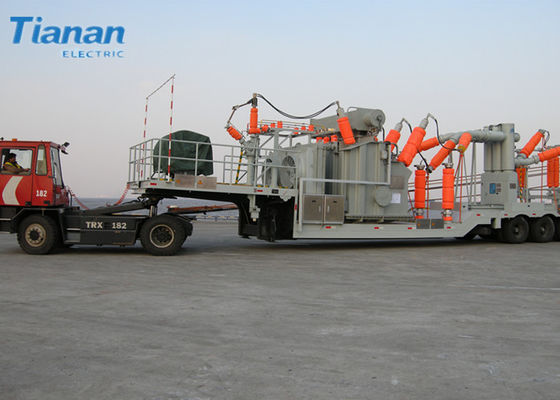

Grande immagine : il cellulare sopportato veicolo 11.5kv ha imballato la cabina di trasformazione elettrica

Dettagli:

Luogo di origine:	La CINA
Marca:	Tianan Electric
Certificazione:	IEC,,IEEE
Numero di modello:	CBT1-132

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 unità
Prezzo:	Pending
Imballaggi particolari:	Cartone di legno
Tempi di consegna:	45 giorni
Termini di pagamento:	T/T, L/C, D/A, D/P, Western Union
Capacità di alimentazione:	1000 unità/anno

Contatto

Descrizione di prodotto dettagliata

Frequenza:

Circostanze speciali:

Dipende dal cliente

Laminazione di nucleo di ferro:

Ciao-b strato del silicio

Capacità stimata:

30000KVA

Evidenziare:

Cabina di trasformazione elettrica mobile

Cabina di trasformazione elettrica sopportata veicolo

11.5kv ha imballato la sottostazione del trasformatore

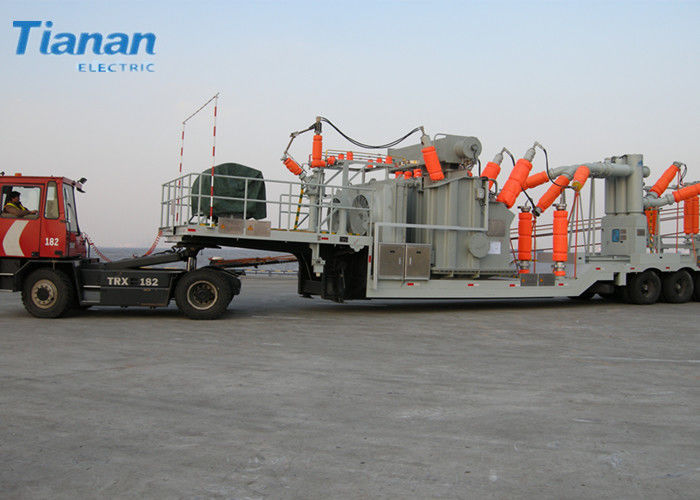

110 - Veicolo del trasformatore elettrico da 132 chilovolt - sottostazione prefabbricata mobile sopportata

Generalità:

Il trasformatore elettrico Rubinetto-cambiante del Fuori circuito trifase di Due-bobina di serie 110KV ha tutte le funzioni che una sottostazione ordinaria ha e lo stato di servizio è attualmente buono. Dopo il lancio dei prodotti, hanno vinto

buoni elogi dai clienti per il loro conveniente ed alto-efficiente

proprietà superiori.

Parametri tecnici:

1. Parametri tecnici dell'attrezzatura del commutatore dal lato di LV

No.	Oggetto	Unità	Parametro
1	Tensione di sistema	chilovolt	11,5
2	Tensione nominale	chilovolt	12
3	Frequenza nominale	Hertz	50
4	Corrente nominale		2000,1600,1250,
5	La frequenza industriale stimata 1min resiste alla tensione	chilovolt	42/48
6	Impulso stimato del fulmine resistere alla tensione	chilovolt	75/85
7	Il periodo ridotto stimato resiste alla corrente	Ka	40,31.5, 25
8	Il periodo ridotto stimato resiste al tempo	s	4
9	Il picco stimato resiste alla corrente	Ka	100,80,63
10	Rottura stimata di cortocircuito corrente	Ka	40,31.5, 25
11	Cortocircuito stimato che rende corrente	Ka	100,80,63
12	Sequenza stimata di operazione		O 0.3s CO 180s CO
13	Resistenza meccanica	Periodi	≥10000

Livello sonoro della sottostazione: dB ≤65
Grado di protezione della recinzione della camera del commutatore: IP23 (quando la porta per ventilazione naturale è aperta); IP43 (quando la porta per ventilazione naturale è chiusa).

2. Parametri tecnici dell'attrezzatura laterale del commutatore di alta tensione

2,1 ha valutato i parametri tecnici del disconnector (tabella 1)

Tabella 1

No.	Oggetto	Unità	Parametro
1	Tensione di sistema	chilovolt	132
2	Tensione nominale	chilovolt	145
3	Frequenza nominale	Hertz	50
4	Corrente nominale		2000, 1600
5	La frequenza industriale stimata 1min resiste alla tensione	chilovolt	275
6	Impulso stimato del fulmine resistere alla tensione	chilovolt	650
7	Il periodo ridotto stimato resiste alla corrente	KA	25,31.5, 40
8	Il periodo ridotto stimato resiste al tempo	s	3
9	Il picco stimato resiste alla corrente	Ka	63,80,100

2,2 ha valutato il parametro tecnico dell'interruttore (tabella 2)

Tabella 2

No.	Oggetto			Unità	Parametro
1	Tensione di sistema			chilovolt	132
2	Tensione nominale			chilovolt	145
3	Frequenza nominale			Hertz	50
4	Corrente nominale				2000
5	La frequenza industriale stimata 1min resiste alla tensione			chilovolt	275
6	Impulso stimato del fulmine resistere alla tensione			chilovolt	650
7	Il periodo ridotto stimato resiste alla corrente/tempo			KA/s	40/4
8	Il picco stimato resiste alla corrente			Ka	100
9	Rottura stimata di cortocircuito corrente			Ka	40
10	Cortocircuito stimato che rende corrente			Ka	100
11	Componente di CC			%	40
12	Sequenza stimata di operazione				O 0.3s CO 180s CO
13	Tempo d'apertura			spettrografia di massa	35±5
14	Tempo di chiusura			spettrografia di massa	105±15
15	Rottura del tempo			spettrografia di massa	≤60
16	Non simultaneità fra i pali		Chiusura	spettrografia di massa	≤5
16	Non simultaneità fra i pali		Apertura	spettrografia di massa	≤3
17	No. di frattura di ogni palo				1
18	Resistenza meccanica			Periodi	≥6000
19	Tempi di rottura continui di piena capacità			Periodi	≥20
20	Pressione_del gas di SF₆ (20℃)	Valore nominale		MPa	0,60
		Valore dell'allarme		MPa	0,55
		Chiusura del valore a chiave		MPa	0,50
21	Umidità_del gas di SF₆ contenuto (μl/l)	Valore di accettazione		PPM	≤150
21	Umidità_del gas di SF₆ contenuto (μl/l)	Valore permissibile di operazione		PPM	≤300
22	Tasso annuale di perdita del gas di SF₆			%	≤0.5
23	Peso totale di ogni interruttore			chilogrammo	2000

2,3 parametri del trasformatore corrente (tabella 3, tabella 4)

Tabella 3

Corrente primaria stimata

150,300,500,750,1000,1500,2000

Corrente secondaria stimata

Capacità di potenza nominale e livello di accuratezza

Vedi la tabella 4

Tabella 4

Rapporto corrente

Capacità di potenza nominale VA

Livello di accuratezza di misura

Livello di accuratezza di protezione

150/5

300/5

500/5

750/5

1000/5

1500/5

2000/5

30,40

40,50

0,5

5P20

Nota: (1) il tipo diritto trasformatore corrente della boccola è attaccato nell'interruttore.
