Sf6 apparecchiatura elettrica di comando ad alta tensione, 33Kv/36Kv/apparecchiatura elettrica di comando dell'interno di 40.5Kv RMU

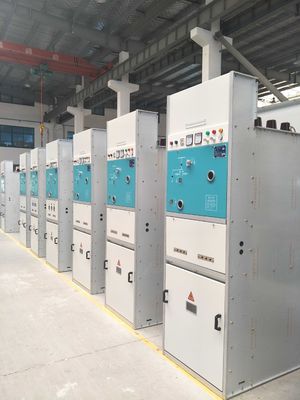

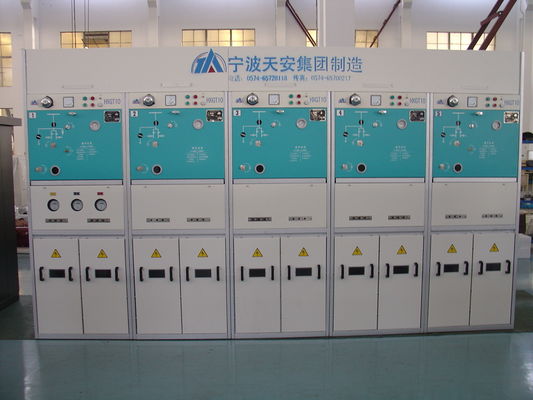

Grande immagine : Sf6 apparecchiatura elettrica di comando ad alta tensione, 33Kv/36Kv/apparecchiatura elettrica di comando dell'interno di 40.5Kv RMU

Dettagli:

Luogo di origine:	La Cina
Marca:	Tianan Electric
Certificazione:	ISO9001:2000
Numero di modello:	HXGT10-40.5

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 UNITÀ
Prezzo:	US $50,000
Imballaggi particolari:	Caso di legno
Tempi di consegna:	45 giorni del lavoro
Termini di pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione:	5000 PCS/Year

Contatto

Descrizione di prodotto dettagliata

Corrente nominale:	630 A	Tempo continuo di periodo ridotto stimato:	4 S
Prodotti tipici:	RMU	frequenza:	50/60HZ
Tensione nominale:	36(38), 40,5	Altitudine:	fino a 3000m sopra il livello del mare
Evidenziare:	apparecchiatura elettrica di comando isolata gas , apparecchiatura elettrica di comando elettrica ad alta tensione

apparecchiatura elettrica di comando dell'interno di 33Kv/36Kv/40.5Kv RMU, apparecchiatura elettrica di comando di alta tensione Sf6
NINGBO TIANAN (GRUPPO) CO., SRL.

Panoramica:
Il GIS è adatto a centrale elettrica, a sottostazione, a sottostazione combinata ed a sistema di energia elettrica, che è singola sbarra collettrice dell'interno trifase di CA e sezionare la singola sbarra collettrice con 50Hz, la tensione nominale 35kV, usata per controllare, accettare e distribuire la energia elettrica.

Progettazione funzionale:
1. affidabile
Ogni compartimento è controllato individualmente & ha suo proprio limitatore di pressione.
2. sicurezza
Le componenti laterali primarie sono accluse ermeticamente, compartimento riempito gas e così insensibile
ad atmosfera, &dust della sporcizia.
3. economia di spazio
Il più piccolo piede stampa tutte le operazioni sulla parte anteriore dell'apparecchiatura elettrica di comando.
4. economicamente efficiente
Requisito di area & dello spazio riduttore. Compartimento libero del gas di manutenzione lunga di tempo di impiego.
Specifiche

Parametro:

No.	Oggetto		unità	Parametro
1	Tensione nominale		Chilovolt	33/36/40.5
2	Corrente nominale principale della sbarra collettrice		A	400/630
3	Corrente nominale		A	630A
4	Frequenza nominale		Hertz	50
5	Corrente a breve termine stimata di withstand		KA	20,25
6	Tempo continuo di periodo ridotto stimato		S	2
7	Corrente di punta stimata di withstand		KA	50,63
8	Cortocircuito stimato che fa corrente		KA	50,63
9	Carico attivo stimato che rompe corrente		A	630
10	Rated ha chiuso il ciclo che rompe la corrente		A	630
11	Corrente di rottura dicarico stimata		A	10
12	Il commutatore di interramento valutato corrente a breve termine di resistenza		KA	20
13	Collegando commutatore a massa valutato durata di cortocircuito		S	4
14	Collegando commutatore a massa valutato corrente di punta di withstand		KA	50
15	Livello dell'isolamento di valutazione	potere 1min withstand di frequenza tensione	Chilovolt	(fase per fase/fase--terra) 42; (isolando distanza) 48
15	Livello dell'isolamento di valutazione	impulso di fulmine tensione di withstand (valore di picco)	Chilovolt	(fase per fase/fase--terra) 75; (fase per fase/fase--terra) 85
16	resistenza di ciclo principale			≤400
17	vita meccanica	Commutatore del carico	tempo	5000
17	vita meccanica	Commutatore di interramento	tempo	2000
18	potere sussidario del ciclo 1min tensione di withstand di frequenza		Chilovolt	2
19	Pressione del gas stimata SF6 (pressione relativa 20ºC)		Mpa	0,04
20	Tasso annuale di perdita del gas SF6			<>
21	Grado di protezione della recinzione isolata gas			IP67
