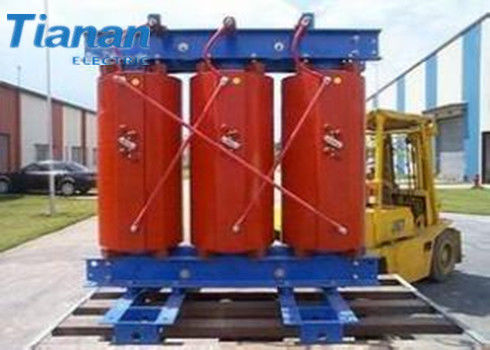

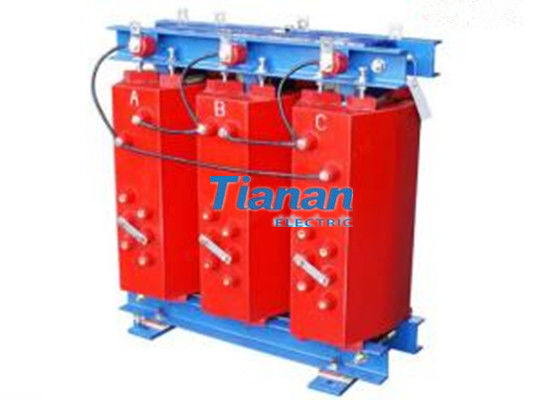

Trasformatore di distribuzione dell'energia di tipo industriale a secco SCB-125/10 da 125 KVA 11 KV
1. Panoramica del prodotto
Il trasformatore a secco SCB-125/10 è un trasformatore industriale in resina epossidica ad alte prestazioni conCapacità nominale 125KVA, supporta ingresso ad alta tensione da 10 KV, 10,5 KV e 11 KV e uscita a bassa tensione da 0,4 KV. È ampiamente utilizzato nella distribuzione di energia industriale, negli edifici commerciali, nelle centrali elettriche e negli scenari di alimentazione elettrica in ambienti severi, con prestazioni ignifughe, antideflagranti, esenti da manutenzione e ad alta sicurezza. Questo trasformatore di potenza a secco da 11 kv adotta bobine interamente in rame e processo di fusione sotto vuoto, con funzionamento stabile e lunga durata, che è l'apparecchiatura di distribuzione dell'energia ideale per i moderni sistemi di alimentazione.
2. Specifiche del prodotto standard
|
Articolo
|
Parametro tecnico
|
|
Modello del prodotto
|
SCB-125/10
|
|
Capacità nominale
|
125KVA
|
|
Tensione nominale
|
Alta tensione: 10KV / 10,5KV / 11KV; BT: 0,4KV
|
|
Materiale conduttore
|
Conduttore interamente in rame
|
|
Materiale isolante
|
Resina epossidica importata + fibra di vetro + polvere di silicio
|
|
Modalità di raffreddamento
|
Raffreddamento ad aria naturale (AN), raffreddamento con ventola opzionale (AF)
|
3. Caratteristiche e vantaggi principali del prodotto
Questo trasformatore di distribuzione di tipo secco da 125 KVA 11 KV adotta una tecnologia avanzata di fusione sotto vuoto ad alta temperatura, con un design strutturale e una configurazione dei materiali superiori, che copre i vantaggi di sicurezza, durata, risparmio energetico e protezione ambientale:
-
Struttura della bobina interamente in rame ad alta resistenza: Sia le bobine AT che BT adottano conduttori interamente in rame rinforzati con fibra di vetro. Dopo l'essiccazione ad alto vuoto e la fusione e indurimento integrale della resina epossidica, le bobine formano una struttura cilindrica solida e integrata. Vanta un'eccellente resistenza meccanica, una forte resistenza al cortocircuito, una scarica parziale estremamente bassa, un'elevata affidabilità operativa e una durata di servizio ultra lunga, evitando efficacemente la deformazione della bobina e i danni causati dall'impatto improvviso della corrente.
-
A prova di fiamma, a prova di esplosione e a inquinamento zero: Dotato di materiali isolanti compositi importati di resina epossidica e fibra di vetro e drogati con polvere di silicio ad alta efficienza. Rispetto ai tradizionali trasformatori epossidici in fibra di vetro, ha notevolmente migliorato la conduttività termica e il ritardo di fiamma. Nessun gas tossico o sostanza nociva viene rilasciato durante il funzionamento ad alta temperatura, ottenendo un funzionamento rispettoso dell'ambiente e sicuro senza inquinamento.
-
Adattabilità all'umidità e agli ambienti severi: La struttura della bobina pressofusa impedisce completamente l'assorbimento di umidità, evitando guasti all'isolamento causati dall'ambiente umido. Il morsetto con nucleo in ferro è rivestito con uno speciale rivestimento anticorrosione, che può funzionare stabilmente in condizioni di lavoro umide, polverose e altre severe. Per il funzionamento intermittente non è richiesto alcun trattamento regolare di rimozione dell'umidità, riducendo così il carico di lavoro di manutenzione giornaliero.
-
Forte resistenza al sovraccarico e agli urti: Il design ottimizzato della struttura interna conferisce al trasformatore un'eccellente resistenza al cortocircuito e un'elevata resistenza agli impulsi di fulmine, resistendo efficacemente alle fluttuazioni della tensione di rete e ai guasti improvvisi di cortocircuito. Il sistema opzionale di raffreddamento con ventola (AF) può migliorare significativamente la capacità di sovraccarico a breve termine e garantire un funzionamento stabile e sicuro in condizioni di carico di picco.
-
Dissipazione del calore efficiente e basso consumo energetico: La superficie della bobina è rivestita con resina a strato sottile ad alta conduzione del calore, che accelera la dissipazione del calore. La modalità standard di raffreddamento ad aria naturale (AN) soddisfa le esigenze operative quotidiane, con basse perdite a vuoto e di carico. Presenta un basso rumore di funzionamento, un significativo effetto di risparmio energetico e un funzionamento economico a lungo termine.
-
Piccole dimensioni e bassi costi di installazione: Struttura complessiva compatta, volume ridotto, peso leggero e superficie ridotta. A differenza dei trasformatori immersi nell'olio, non necessita di piscine di stoccaggio dell'olio, pareti divisorie ignifughe e speciali strutture antincendio, con un risparmio sugli investimenti di ingegneria civile e sui costi del sito.
-
Alta sicurezza e installazione flessibile: Nessun rischio di incendio ed esplosione, eliminando potenziali rischi per la sicurezza derivanti da perdite di olio e combustione. Può essere installato centralmente nelle sale di distribuzione o in modo disperso vicino ai centri di carico e ai punti di consumo energetico, riducendo efficacemente la distanza di cablaggio a bassa tensione, abbassando i costi di progettazione dei cavi e migliorando l'efficienza dell'alimentazione.
-
Funzionamento esente da manutenzione: Le prestazioni stabili del materiale e la struttura di tenuta integrata evitano la sostituzione quotidiana dell'olio, la pulizia e altri lavori di manutenzione, riducendo notevolmente i costi operativi e di manutenzione successivi.
4. Note tecniche per l'ordinazione
Per personalizzare il trasformatore di tipo secco da 125 KVA più adatto, confermare i seguenti parametri dettagliati prima di ordinare:
-
Tipo di modello del trasformatore
-
Capacità nominale (125KVA fissa per questo modello)
-
Numero di fase e frequenza nominale
-
Livello di tensione nominale ad alta e bassa tensione (10KV/10,5KV/11KV opzionale)
-
Gruppo vettoriale
-
Valore dell'impedenza di cortocircuito
-
Modalità di raffreddamento (raffreddamento naturale AN/raffreddamento ad aria forzata AF)
-
Dispositivo di controllo e indicazione della temperatura (con/senza interfaccia di comunicazione con computer)
-
Livello di protezione, materiale della custodia e colore personalizzato
-
Condizioni di servizio: altitudine, temperatura ambiente, umidità e altri parametri ambientali
-
Quantità dell'ordine e tempi di consegna richiesti
5. Domande frequenti (FAQ)
Q1: Quali livelli di tensione supporta questo trasformatore a secco da 125 KVA?
Questo trasformatore a secco SCB-125/10 supporta tre livelli principali di alta tensione: 10 KV, 10,5 KV e 11 KV, con un'uscita fissa a bassa tensione di 0,4 KV, che corrisponde perfettamente agli standard convenzionali dei sistemi di distribuzione elettrica industriale e civile da 11 KV.
Q2: Qual è la differenza tra le modalità di raffreddamento AN e AF?
AN si riferisce al raffreddamento ad aria naturale, che si basa sulla convezione naturale dell'aria per la dissipazione del calore, adatto per il funzionamento convenzionale a carico nominale continuo, senza consumo energetico aggiuntivo e bassa rumorosità. AF è un raffreddamento ad aria forzata con ventola, dotato di ventole di raffreddamento ausiliarie. Può migliorare la capacità di sovraccarico di breve durata del trasformatore, adatto a scenari con carichi di picco occasionali e requisiti di carico di funzionamento continuo elevati.
Q3: Questo trasformatore a secco da 11 KV può funzionare in ambienti umidi e polverosi?
SÌ. La bobina fusa in resina epossidica è completamente isolata e resistente all'umidità senza rischio di assorbimento di umidità. Il morsetto centrale adotta uno speciale rivestimento anticorrosione, consentendo un funzionamento stabile in ambienti industriali umidi, polverosi e altri severi. Non è necessaria alcuna manutenzione regolare per la rimozione dell'umidità durante l'uso intermittente.
Q4: Questo trasformatore a secco è ignifugo e antideflagrante?
Assolutamente. Adotta materiali compositi importati in resina epossidica ritardante di fiamma e fibra di vetro con aggiunta di polvere di silicio per una maggiore resistenza alla fiamma. Non viene utilizzato olio infiammabile, non viene generato gas tossico o nocivo ad alta temperatura, con zero rischi di incendio ed esplosione, soddisfacendo elevati standard di sicurezza per l'installazione di apparecchiature interne e dense.
Q5: Il trasformatore a secco da 125 KVA richiede una manutenzione giornaliera?
Questo prodotto è progettato per un funzionamento esente da manutenzione. Non presenta perdite d'olio, problemi di invecchiamento e sostituzione dei trasformatori immersi in olio, con prestazioni strutturali e materiali stabili. È sufficiente un'ispezione di routine quotidiana, il che riduce notevolmente i tempi e i costi di funzionamento e manutenzione successivi.
Q6: Dove può essere installato questo trasformatore di potenza a secco da 11KV?
Grazie alle sue elevate prestazioni di sicurezza, non presenta restrizioni speciali sugli scenari di installazione. Può essere installato in sale di distribuzione interne, officine di fabbrica, edifici commerciali e può anche essere installato vicino a centri di carico e punti di consumo energetico in modo decentralizzato per ridurre la distanza di cablaggio e risparmiare sui costi di installazione.
Q7: Quali sono i vantaggi principali del trasformatore a secco con bobina in rame pieno?
Il conduttore interamente in rame ha una migliore conduttività elettrica, una minore perdita di potenza e prestazioni di dissipazione del calore più stabili rispetto alle bobine in alluminio. Presenta una maggiore resistenza al cortocircuito, un minore aumento della temperatura operativa, una maggiore durata e un funzionamento più economico a lungo termine, che è la configurazione preferita per la distribuzione dell'energia industriale di alto livello.
