Apparecchiatura elettrica di comando placcata del metallo dell'interruttore di vuoto, apparecchiatura elettrica di comando media di tensione

Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear
Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear Vacuum Circuit Breaker Metal Clad Switchgear , Middle Voltage Switchgear

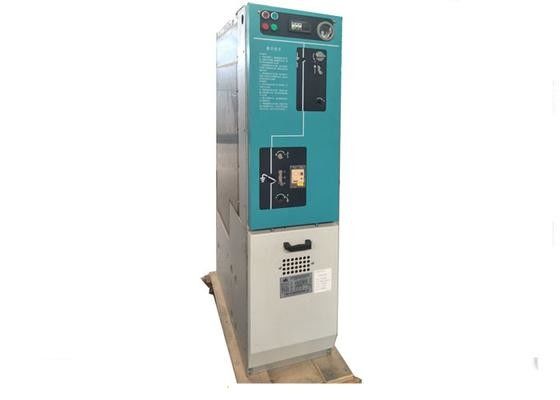

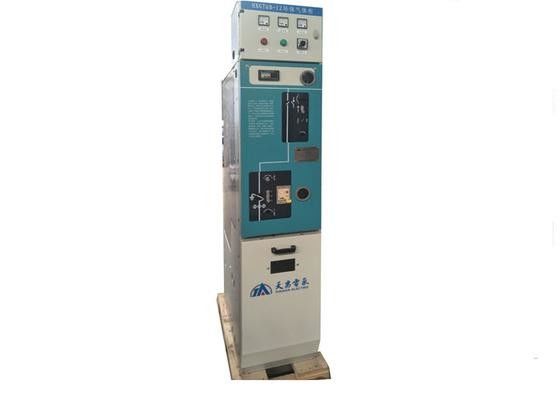

Grande immagine :  Apparecchiatura elettrica di comando placcata del metallo dell'interruttore di vuoto, apparecchiatura elettrica di comando media di tensione

Dettagli:

Luogo di origine: La Cina
Marca: Tianan Electric
Certificazione: IEC62271-220,JB/T3855-2008,GB16926-2009
Numero di modello: XGN58 (HXGT6A) - 12

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1unità
Prezzo: Pending
Imballaggi particolari: CASSE DI LEGNO
Tempi di consegna: 45 giorni del lavoro
Termini di pagamento: T/T, L/C, D/P, Western Union, MoneyGram
Capacità di alimentazione: 2000units all'anno
Descrizione di prodotto dettagliata
porta di gabinetto: piatto dell'lega-acciaio recinzione: piastra in acciaio inox
Corrente stimata della sbarra collettrice: 630/1250A Tasso annuale di perdita del gas SF6: ≤0.2%
Evidenziare:

gis gas insulated switchgear

,

middle voltage switchgear

Gas - metallo dell'isolamento - apparecchiatura elettrica di comando inclusa/apparecchiatura elettrica di comando interruttore di vuoto



Panoramica

L'apparecchiatura elettrica di comando è un genere di apparato composito che sigilla tutti i circuiti principali in una recinzione del metallo e prende il gas SF6 come medium di estinzione e dell'isolamento dell'arco. È adatto ad alimentazione elettrica della rete a anello ed il doppio irradia l'alimentazione elettrica nella rete dell'alimentazione elettrica di 10kV sistemi MV. Inoltre è utilizzato nell'alimentazione elettrica terminale. dovuto l'uso dell'alimentazione elettrica della rete a anello aumenta l'affidabilità dell'alimentazione elettrica, specialmente è utilizzato in piante minerali, l'area della residenza, le scuole, parchi, ecc per distribuzione di energia e controllare. Inoltre, a causa del suoi collegamento ed installazione convenienti, piccolo volume, inoltre è utilizzata nella sottostazione come attrezzatura ad alta tensione dal lato primario.



Note per ordine

1. Numero principale di schema del collegamento e singola linea diagramma sistematico, grafico della disposizione;

2. Rappresentazione schematica secondaria, diagramma terminale di disposizione (senza diagramma terminale di disposizione, sarà preso dalla specificazione del produttore);

3. Il cavo e la specificazione ed il tipo della terminazione del cavo dovrebbero essere confermati quando ordina;

4. Se l'apparecchiatura elettrica di comando è utilizzata nell'ambiente speciale, il cliente dovrebbe negoziare con il produttore quando ordina;

5. Se i pezzi di ricambio o gli accessori hanno bisogno, il cliente dovrebbe fornire il suoi nome e quantità.



Oggetto unità Parametro
Tensione nominale Chilovolt 12,24
Corrente stimata della sbarra collettrice A 630,1250
Corrente nominale A 630
Frequenza nominale 1min Hertz 50/60
Corrente a breve termine stimata di withstand KA 20/4,25/2
Corrente di punta stimata di withstand KA 50,63
Cortocircuito stimato che fa corrente KA 50,63
Corrente nominale dell'apparecchiatura elettrica di comando del carico con il cavo del fusibile A 100

Cortocircuito stimato che rompe corrente



fusibile KA 31,5
Interruttore KA 20,25
potere 1min
withstand di frequenza
tensione

(fase per fase/fase--terra/voragine)



Chilovolt 42/48,65/79
impulso di fulmine
tensione di withstand
(valore di picco)
(fase per fase/fase--terra) (fase per fase/fase--terra Chilovolt 75/85,125/145
Resistenza del circuito Apparecchiatura elettrica di comando del carico μΩ 130
Gabinetto composito dell'apparato (non comprendere resistenza del fusibile) μΩ 250
  Gabinetto SF6 dell'interruttore μΩ 140
Pressione del gas stimata SF6
(pressione relativa 20ºC)
Mpa 0,04
Tasso annuale di perdita del gas SF6   ≤0.2%
Grado di protezione (recinzione riempita gas)   IP67
