L'apparecchiatura elettrica di comando isolata gas Sf6, suona l'unità principale 12 chilovolt di metallo dell'apparecchiatura elettrica di comando - recinzione

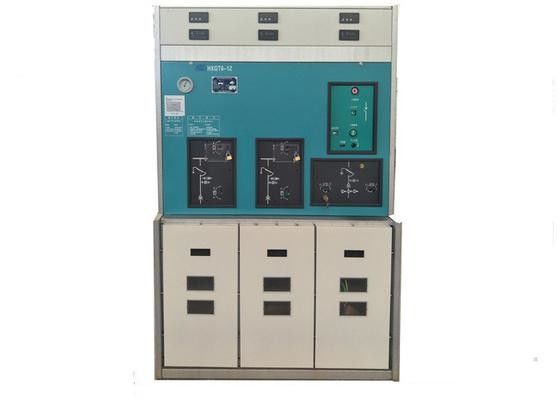

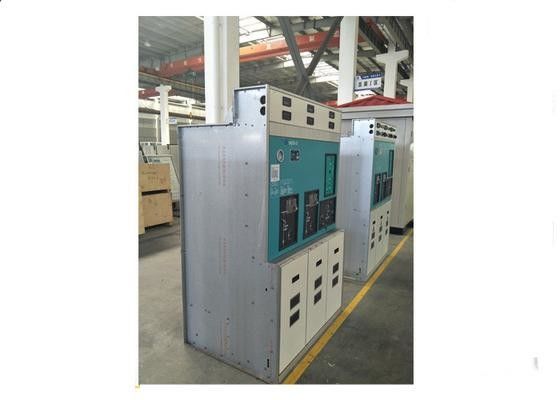

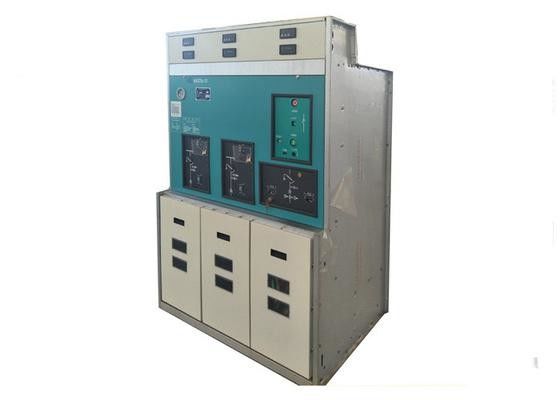

Sf6 Gas Insulated Switchgear , Ring Main Unit 12 Kv Switchgear Metal -  Enclosure
Sf6 Gas Insulated Switchgear , Ring Main Unit 12 Kv Switchgear Metal -  Enclosure Sf6 Gas Insulated Switchgear , Ring Main Unit 12 Kv Switchgear Metal -  Enclosure Sf6 Gas Insulated Switchgear , Ring Main Unit 12 Kv Switchgear Metal -  Enclosure

Grande immagine :  L'apparecchiatura elettrica di comando isolata gas Sf6, suona l'unità principale 12 chilovolt di metallo dell'apparecchiatura elettrica di comando - recinzione

Dettagli:
Luogo di origine: La Cina
Marca: Tianan Electric
Numero di modello: HXGT6-12
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1SET
Prezzo: pending
Imballaggi particolari: CASSE DI LEGNO
Tempi di consegna: 45 giorni del lavoro
Termini di pagamento: T/T, L/C, D/P, Western Union, MoneyGram
Capacità di alimentazione: 2000 unità all'anno
Descrizione di prodotto dettagliata
tipo isolato: Gas SF6 isolato Tensione nominale: 12 chilovolt
Corrente di rottura stimata: 31.5kA
Evidenziare:

i gis intossicano l'apparecchiatura elettrica di comando isolata

,

apparecchiatura elettrica di comando media di tensione

Unità principale isolata gas dell'anello SF6 12 chilovolt di metallo - apparecchiatura elettrica di comando di recinzione

Panoramica



HXGT6 (XGN58) - apparecchiatura elettrica di comando dell'unità principale dell'anello 12 SF6 (qui di seguito citata come «RMU ") è progettato e sviluppato dalla nostra società basata sulla situazione dell'approvvigionamento reale di potere della nostra nazione. È un apparecchio elettrico dell'interno della nuova generazione 10kV sistemi MV e può applicarsi nella trasformazione e nella costruzione di griglia della città, il prodotto è sottoposto a tipo prova ed incaricando l'esame, gli indici della prestazione soddisfanno le richieste dell'IEC 298" apparecchiatura elettrica di comando chiusa metallo di CA». Elabora i vantaggi di piccolo volume, di peso basso, dell'operazione semplice, della sicurezza di utilizzo, di di alti affidabilità senza influenzare dall'ambiente e dal tempo e senza manutenzione.

L'apparecchiatura elettrica di comando è un genere di apparato composito che sigilla tutti i circuiti principali in una recinzione del metallo e prende il gas SF6 come medium di estinzione e dell'isolamento dell'arco. È adatto ad alimentazione elettrica della rete a anello ed il doppio irradia l'alimentazione elettrica nella rete dell'alimentazione elettrica di 10kV sistemi MV. Inoltre è utilizzato nell'alimentazione elettrica terminale. dovuto l'uso dell'alimentazione elettrica della rete a anello aumenta l'affidabilità dell'alimentazione elettrica, specialmente è utilizzato in piante minerali, l'area della residenza, le scuole, parchi, ecc per distribuzione di energia e controllare. Inoltre, a causa del suoi collegamento ed installazione convenienti, piccolo volume, inoltre è utilizzata nella sottostazione come attrezzatura ad alta tensione dal lato primario.

Assista la circostanza

≤1000m di A. Altitude(sopraillivello del mare);
B. temperatura ambiente: -25ºC~+40ºC;
C. ≤34m/sdi velocità del vento
D. Il punto dovrebbe non avere scossa regolarmente squisita.

Parametri tecnici di base

S/N Oggetto Unità Parametri
1 Tensione nominale chilovolt 12
2 Frequenza nominale Hertz 50
3 Corrente del commutatore del carico nominale A 630
4 Withstand a breve termine (r.m.s) 3s corrente del circuito principale stimato Ka 20
5 Corrente dinamica del circuito principale stimato (picco) Ka 50
6 Circuito principale stimato che fa corrente (picco) Ka 50
7 Carico attivo stimato che rompe corrente A 630
8 Ciclo chiuso stimato che rompe corrente A 630
9 Carico attivo stimato di 5% che rompe corrente A 31,5
10 Cavo stimato che fa pagare rompendo corrente A 10
11 Corrente di rottura a vuoto del trasformatore stimato A corrente a vuoto del trasformatore 1600kVA
12 Fusibile stimato che tagliato corrente Ka 31,5
13 Corrente di trasferimento stimata A 1500
14 Piena capacità che rompe i periodi Periodi 100
15 Vita meccanica Periodi 10000
16 tensione di Withstand di frequenza industriale 1min a terra, fra le fasi attraverso la lacuna aperta chilovolt 42/48
17 Tensione di Withstand di impulso del fulmine a terra, fra le fasi attraverso la lacuna aperta chilovolt 75/85
18 Tensione nominale del gas SF6 (la pressione relativa è 20℃) Mpa 0,04
19 Tasso annuale di perdita del gas SF6   ≤0.2%
20 Alimentazione elettrica operativa del motore, tensione V DC48, AC220, 110
21 Corrente di chiusura del motore A 0,5
22 Corrente d'apertura A 2,5




Parametri tecnici del fusibile di alta tensione

S/N Tensione nominale Corrente stimata del fusibile Corrente stimata di Fusant Corrente di rottura stimata
XRNT 12 40 6,3 10 16 20 25 31,5 40 31,5
100 50 63 71 80 100 31,5
125 125 31,5
