Dettagli:
Termini di pagamento e spedizione:
|
servizio della vita: | 10000 | tipo isolato: | Gas isolato |
---|---|---|---|
Applicazione: | interno | Altitudine: | ≤1000m |
Evidenziare: | i gis intossicano l'apparecchiatura elettrica di comando isolata,apparecchiatura elettrica di comando media di tensione |
Unità principali dell'anello di Gis di Sf6 Rmu sistemi MV e metallo compatto dei sistemi CA dell'apparecchiatura elettrica di comando - placcati
Metallo di CA - unità principali di SF6 RMU sistemi MV dell'anello placcato di GIS ed apparecchiatura elettrica di comando compatta
Panoramica

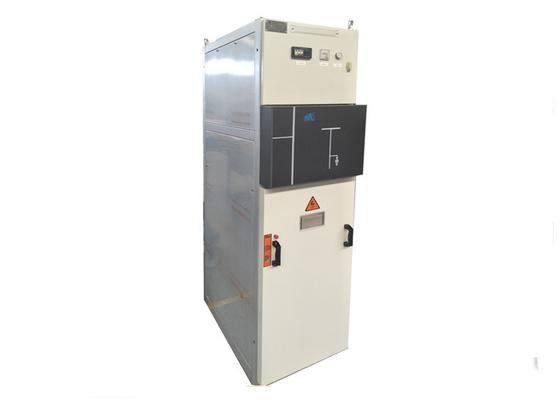

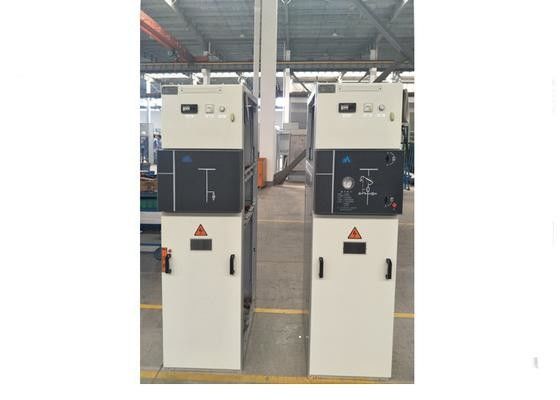

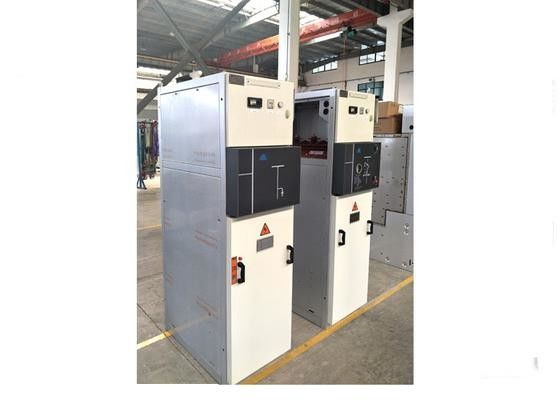

HXGN26-12 (F) di apparecchiatura elettrica di comando rivestita di metallo di CA SF6 RMU (qui di seguito citata come «RMU "), è progettato e ricercato dalla nostra società through l'assorbimento e la digestione all'estero della tecnologia avanzata e combinando i requisiti dell'alimentazione elettrica dello stato.
Caratteristiche
a. Il commutatore principale è commutatore del carico di FN26-12 SF6.
b. Tre fasi sono disposizione longitudinale.
c. Meccanismo due: azionamento manuale dell'azionamento, del manuale e del motore.
d. Recinzione: completi il piatto d'acciaio ricoperto zinco di alluminio.
e. Sistema affidabile dell'interruttore di sicurezza e di cinque-protezione.
f. Collegamento di cavi facile del circuito di controllo fra i cubicoli.
Assista la circostanza
a. Altitude≤1000m
b. Temperatura dell'aria ambiente: Minimo massimo -35ºC di +40ºC
c. Umidità relativa: Il valore medio del diario sarà non più di 95%; il valore di media mensile sarà
non più di 90%.
d. L'aria ambientale dovrebbe essere senza corrosione, nessun inquinamento evidente con gas combustibile ed ecc.
e. Il terremoto impedisce la funzione: orizzontale a terra trattato acceleration0.2g e verticale
acceleration0.1g allo stesso tempo, adottano la risonanza, seno, prova dell'onda della frusta, fattore di sicurezza dovrebbero essere più
che 1,67
Parametri
Nome | Unità | Parametri |
Tensione nominale | chilovolt | 12 |
Frequenza nominale | Hertz | 50 |
Corrente principale stimata della sbarra collettrice | A | 630 |
Circuito principale, interrante la corrente a breve termine stimata di Withstand del circuito | kA/s | 25/2 |
Circuito principale, interrante la corrente di punta di Withstand valutata circuito | Ka | 63 |
Circuito principale, interrante cortocircuito valutato circuito che fa corrente | Ka | 63 |
Piena capacità che rompe i periodi del commutatore del carico | Periodi | 100 |
Fusibile che tagliato corrente | Ka | 31,5 40 |
Tempo di impiego | Periodi | 10000 |
tensione di withstand di frequenza industriale 1min (r.m.s) fra le fasi, interrare distanza di isolamento | Ka | 42/48 |
Tensione di Withstand di impulso del fulmine (picco) fra le fasi, alla distanza d'interramento di isolamento | chilovolt | 75/85 |
Tensione di Withstand secondaria di frequenza industriale del circuito 1min | chilovolt | 2 |
