Dettagli:
Termini di pagamento e spedizione:
|
| Corrente nominale: | 630A, 125A | Tensione nominale: | 12KV |
|---|---|---|---|
| Grado di protezione: | IP67 | Dimensioni: | 400*750*1500 |
| Evidenziare: | i gis intossicano l'apparecchiatura elettrica di comando isolata,apparecchiatura elettrica di comando media di tensione |
||
apparecchiatura elettrica di comando media di tensione 12kv, apparecchiatura elettrica di comando elettrica Rmu di sistemi MV dell'isolamento solido
apparecchiatura elettrica di comando media RMU dell'isolamento solido dell'apparecchiatura elettrica di comando di tensione 12KV
Panoramica

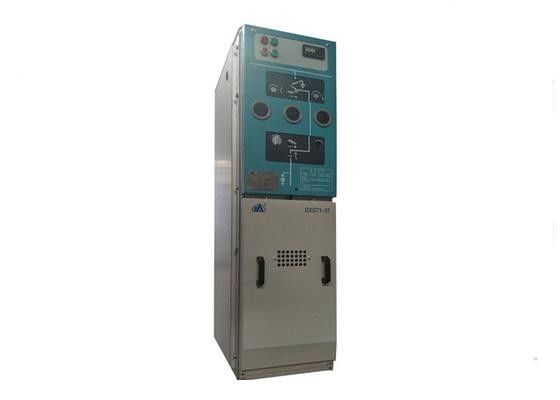

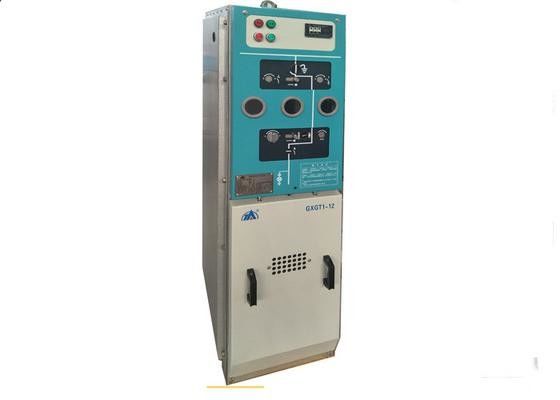

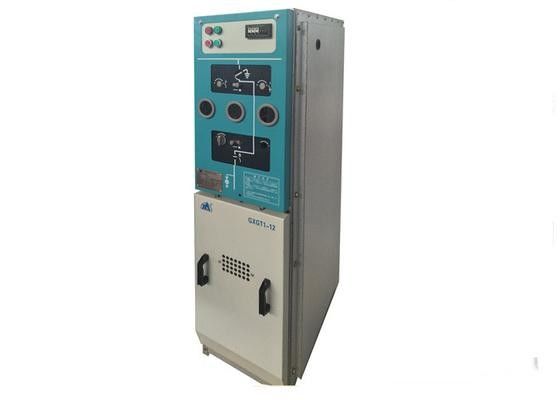

L'apparecchiatura elettrica di comando dell'isolamento solido GXGT1-12 è un'attrezzatura ambientale che completamente è isolata e sigillata, parti in tensione è sigillata in cilindro d'isolamento dell'epossiresina con la protezione di interramento dipinta sulla sbarra collettrice di sigillamento della gomma di silicone e della superficie esterna. Il tipo alimentabile sbarra collettrice dell'isolamento solido è usato per collegare due apparecchiature elettriche di comando contigue. L'intera apparecchiatura elettrica di comando non è influenzata con l'ambiente esterno.
L'apparecchiatura elettrica di comando dell'isolamento solido GXGT1-12 consiste dell'apparecchiatura elettrica di comando del carico di vuoto, del gabinetto dell'attrezzatura di combinazione del commutatore-fusibile del carico di vuoto e del gabinetto dell'interruttore di vuoto. È adatto a CA trifase 10kV, 50Hz scelgono il sistema della sbarra collettrice per l'accettazione e la distribuzione dell'attrezzatura di energia. Ha il controllo, la protezione, la sorveglianza e funzioni di comunicazione per il circuito. Si applica in aeroporto, sottopassaggio, grandi costruzioni, sottostazione secondaria ed imprese di estrazione mineraria e di industriale, ecc, particolarmente per il posto con spazio stretto, il cattivo ambiente, l'elevata altitudine e la richiesta per senza manutenzione.
| S/N | Nome | Unità | Governo dell'isolamento solido GXGT1-12 | Commutatore del carico del modulo di C | Attrezzatura combinata modulo di F | V interruttore del modulo | ||
| 1 | Tensione nominale | chilovolt | 12 | |||||
| 2 | tensione di Withstand di frequenza industriale 1min (r.m.s) (fra le fasi, interrare frattura) | chilovolt | 42/48 | |||||
| 3 | Tensione di Withstand di impulso del fulmine (r.m.s) (fra le fasi, interrare frattura) | chilovolt | 75/85 | |||||
| 4 | Corrente nominale | A | 630,1250 | 630 | 125 | 630,1250 | ||
| 5 | Frequenza nominale | Hertz | 50 | |||||
| 6 | Cortocircuito stimato che rompe corrente | Ka | 20,25 | 31,5 | 20,25 | |||
| 7 | Dall'errore di interramento di fase che rompe corrente | Ka | 17,3, 21,7 | |||||
| 8 | Corrente di carica del cavo stimato | A | 10 | 25 | ||||
| 9 | Withstand a breve termine stimato corrente/tempo durata di cortocircuito | kA/s | 20,25/4 | 20/4 | 20,25/4 | |||
| 10 | Corrente di punta stimata di Withstand | Ka | 50,63 | 50 | 50,63 | |||
| 11 | Cortocircuito stimato che fa corrente (picco) | Ka | 50,63 | 50 | 50,63 | |||
| 12 | Sequenza di operazioni stimata | O-0.3s-CO-180s-CO | ||||||
| 13 | Stimato assuma la direzione della corrente (di trasferimento) | A | 3500 | |||||
| 14 | Scarico parziale | pc | ≤20 | ≤5 | ≤5 | ≤5 | ||
| 15 | Vita meccanica | Periodi | 10000 | |||||
| 16 | Classe interna dell'arco | IAC |
Classe di AFLR 20kA/0.5s |
|||||
| 17 | Livello di protezione | Corpo elettrificato che sigilla IP67, cubicolo IP4X | ||||||
