| Arco-estinzione del medium: | vuoto | Struttura: | mccb |
|---|---|---|---|
| No di Palo: | tre | Corrente nominale: | 630A |
| Evidenziare: | Commutatore di rottura di carico di vuoto,commutatore di rottura di carico sf6 |
||

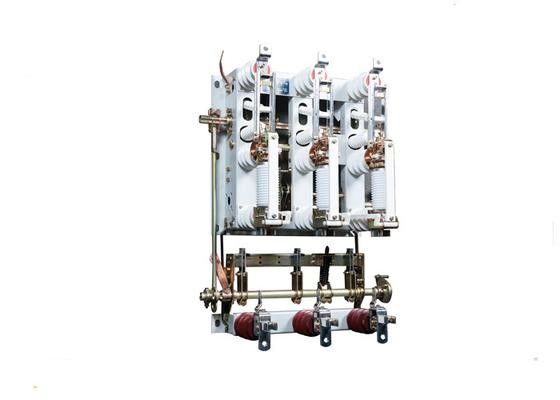

Commutatore di rottura di carico ad alta tensione dell'interno di vuoto della struttura del commutatore MCCB del carico
Panoramica
Le serie FN16A-12 commutano per CA 50Hz, tensione nominale della rete 10kV, possono rompere la corrente del carico, il sovraccarico corrente e la corrente di cortocircuito di closing. La combinazione di cortocircuito elettrico che rompe la corrente, particolarmente per senza olio, nessuna manutenzione richiesta e frequenta i posti dell'operazione.
La progettazione innovatrice, piccola dimensione, installazione flessibile, operazione semplice, con il manuale, operazione elettrica di due-funzione. Con il suo tipo del meccanismo di comando CS6-1 di CS o il tipo dedicato, può anche direttamente essere manipolato nella parte posteriore del commutatore, voi non hanno bisogno del meccanismo di comando di reprovision.
Parametri tecnici: commutatore del carico
| No. | Oggetto | Unità | Parametri |
| 1 | Tensione nominale | chilovolt | 12 |
| 2 | Frequenza nominale | Hertz | 50 |
| 3 | Corrente nominale | A | 630 |
| 4 | Carico attivo stimato che rompe corrente | A | 630 |
| 5 | Rated che rompe il loop di corrente | A | 630 |
| 6 | carico attivo stimato di 5% che rompe corrente | A | 31,5 |
| 7 | Cavo stimato che fa pagare rompendo corrente | A | 10 |
| 8 | Condensatore stimato che tagliato corrente | A | 400 |
| 9 | Trasformatore a vuoto stimato che tagliato corrente | 1600kVA Corrente a vuoto del trasformatore |
|
| 10 | 1 tensione di withstand minima di frequenza (rms) a terra, interfase, frattura di vuoto/porto di isolamento |
chilovolt | 42/48 |
| 11 | Tensione di withstand di impulso elettrica della preda piena (picco) per frantumare, interfase, frattura di vuoto/porto di isolamento |
chilovolt | 75/85 |
| 12 | Corrente stimata di withstand di periodo ridotto (stabilità termica) | kA/s | 20/3 |
| 13 | Corrente di punta stimata di withstand (stabilità dinamica) | Ka | 50 |
| 14 | Corrente stimata di cortocircuito | Ka | 50 |
| 15 | Corrente nominale che rompe i periodi | tempo | 10000 |
| 16 | Vita meccanica | tempo | 10000 |
| 17 | Spessore di accumulazione di attrito di permesso del contatto | millimetro | 3 |
| 18 | Apra e chiuda la coppia di torsione di funzionamento (forza) | Nanometro | 120(240) |
| 19 | Tensione secondaria di potere di controllo | V | CA/DC 240 |
| 20 | Peso netto | chilogrammo | 61 |
| 21 | Dimensioni | millimetro | 720 x 490 x 885 |
| 22 | Dimensione del pacchetto | millimetro | 830 x 900 x 520 |
