| Tensione nominale: | 40.5kV | Corrente nominale: | 630A |
|---|---|---|---|
| Corrente nominale del fusibile: | 100A | Commutatore di interramento che rende currrent: | 31.5kA |
| Evidenziare: | commutatore ad alta tensione del carico,Commutatore di rottura di carico di vuoto |
||

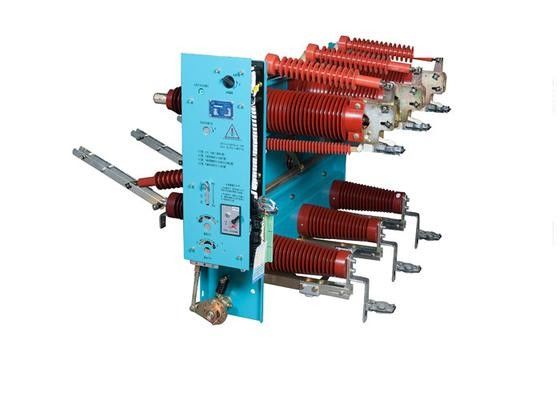

Commutatore ad alta tensione dell'interno dell'interruttore del carico di vuoto, commutatore del carico - combinazioni del fusibile
Generalità
FT16-40.5, FT16-40.5R si applica nella griglia di potere con CA 50HZ, tensione nominale di 35Kv.It può applicarsi nella rottura della corrente del carico, sovraccaricare la corrente e mettere in cortocircuito la corrente. Il prodotto è l'elemento principale dell' apparecchiatura elettrica di comando rivestita di metallo dell'interno di CA HXGT16-40.5 ed il ramo all'aperto box.HXGT16 del cavo di alta tensione DFT16-40.5 è progettato particolarmente per la sottostazione del compatto 35KV, sottostazione secondaria di distribuzione della piccola scala. È specialmente la migliore scelta del sistema di generatore eolico a turbina e l'attrezzatura di gru del trasporto di energia per controllo e la protezione del trasformatore terminal.DTW è una stazione di transito per il cavo del trasporto di energia, usata per cavo all'aperto a controllo di linea, il contatto, il rubinetto, il ramo o la conversione.
Parametri
| S/N | Oggetto | Unità | Dati | |||||
| 1 | Tensione nominale | chilovolt | 40,5 | |||||
| 2 | Frequenza nominale | Hertz | 50 | |||||
| 3 | Corrente nominale | A | 630 | |||||
| 4 | Corrente nominale del fusibile | A | 100 | |||||
| 5 | Corrente a breve termine stimata di Withstand | KA | 20 | |||||
| 6 |
Cortocircuito stimato che fa corrente |
s | 4 | |||||
| 7 | KA | 50 | ||||||
| 8 | Corrente di punta stimata di withstand | KA | 50 | |||||
| 9 | Carico nominale che rompe corrente | A | 630 | |||||
| 10 | Trasferimento stimato (assuma la direzione di) che rompe corrente (con i fusibili 100A) | A | 2000 | |||||
| 11 | Commutatore di interramento che fa corrente | KA | 31,5 | |||||
| 12 | Resistenza principale del circuito FT16-40.5 | uΩ | ≤200 | |||||
| 13 | Resistenza principale del circuito di FT16-40.5R (ad esclusione di resistenza di collegamento del fusibile) | uΩ | ≤400 | |||||
| 14 | Tempo di apertura | spettrografia di massa | 60-70 | |||||
| 15 | Fusibile valutato rompendo corrente | KA | 31,5 | |||||
| 16 | Livello stimato dell'isolamento | potere 1min withstand di frequenza tensione |
fase per fase/fase--terra | Chilovolt | 95 | |||
| Frattura/frattura di isolazione | 95/118 | |||||||
| impulso di fulmine tensione di withstand (valore di picco) |
Fase per fase/fase--terra | 185 | ||||||
| Frattura/frattura di isolazione | 185/215 | |||||||
| 17 | Vita meccanica | Commutatore del carico | Tempo | 10000 | ||||
| Disconnector | 2000 | |||||||
| Commutatore di interramento | 2000 | |||||||
| 18 | Dimensioni | HXGT16 | Larghezza | millimetro | 1200,2000 | |||
| Profondità | 1600 | |||||||
| Altezza | 1900,2000 | |||||||
| DTW | Larghezza | 1800 | ||||||
| Profondità | 2300 | |||||||
| Altezza | 2100 | |||||||
