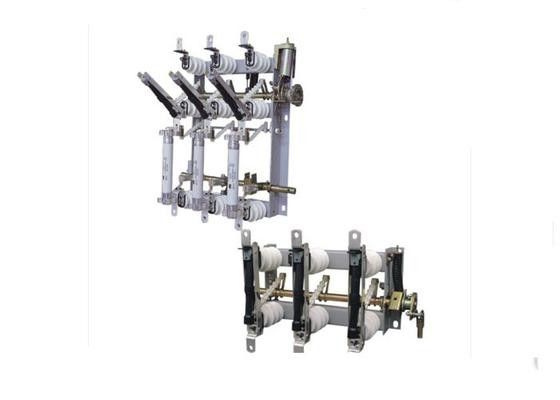

apparecchiatura combinata fusibile corrente del commutatore del carico di vuoto di 10KV AIternative

10KV AIternative Current Vacuum Load Switch Fuse Combined Apparatus
10KV AIternative Current Vacuum Load Switch Fuse Combined Apparatus 10KV AIternative Current Vacuum Load Switch Fuse Combined Apparatus

Grande immagine :  apparecchiatura combinata fusibile corrente del commutatore del carico di vuoto di 10KV AIternative

Dettagli:

Luogo di origine: La Cina
Marca: TIANAN
Certificazione: CE;ISO9001-2000
Numero di modello: FN5-12

Termini di pagamento e spedizione:

Quantità di ordine minimo: 100
Prezzo: Pending
Imballaggi particolari: CASSE DI LEGNO
Tempi di consegna: giorni 35work
Termini di pagamento: L/C, T/T, D/P, D/A
Capacità di alimentazione: 1000 insiemi
Descrizione di prodotto dettagliata
Tensione di funzionamento massima: 12 chilovolt Frequenza nominale: 50 hertz
Corrente nominale: 100A Corrente stimata del commutatore-fuori di cortocircuito: KA 50
Evidenziare:

vacuum load break switch

,

sf6 load break switch

apparecchiatura combinata fusibile corrente del commutatore del carico di vuoto di 10KV AIternative

NINGBO TIANAN (GRUPPO) CO., SRL.


Generalità

Il commutatore ad alta tensione corrente del carico di AIternative di lndoor di serie di FN5-12FN5-12RDFN5-12R è sultable nella griglia di potere della corrente alternata di 50Hz L0kV per la rottura del carico corrente e corrente di cortocircuito di closing. Il commutatore del carico con il fusibile può chiudere ed aprire la corrente di cortocircuito per la protezione. Pricipalmente è utilizzato nella stazione del centro di distribuzione di energia ed in attrezzatura elettrica industriale del cerchio dell'elettricità dell'unità principale dell'anello o dell'alimentazione elettrica trifase del terminale, per la corrente di rottura e di chiusura di cortocircuito.
Assista la circostanza
1. L'altitudine non supera 1000m.
2. La temperatura dell'aria ambiente: Il più su: +40oC, il più basso: - 10oC
3. L'umidità del relatire di aria 90% non più grande (intorno al envirenment 25oC)
4. Il posto di lavoro non ha polvere della conducibilità.
5. Il posto di lavoro non ha gas corrosivo dell'isolamento di influenza e distrugge il metallo.
6. Il posto di lavoro senza la vibrazione e colpire violenti.
7. Il posto di lavoro non ha il pericolo e fuoco esplosivi.
Parametro tecnico

S/N Nome Unità Valore
1 Tensione nominale chilovolt 10
2 Tensione di funzionamento massima chilovolt 12
3 Frequenza nominale Hertz 50
4 Corrente nominale A 400 630
5 Corrente a breve termine stimata di withstand (corrente di stabilità termica) kA/s 12.5/4 20/2
6 Corrente di punta stimata di withstand (corrente dinamica) Ka 31,5 50
7 Circuito chiuso stimato che rompe corrente A 400 630
8 Carico attivo stimato che rompe corrente A 400 630
9 carico attivo stimato di 5% che rompe corrente A 20 31,5
10 Cavo stimato che fa pagare rompendo corrente A 10
11 Cortocircuito stimato che fa corrente   corrente a vuoto 1250kVA del trasformatore
12 Tempi di rottura correnti del carico Ka 31,5 50
13 Trasformatore a vuoto stimato che tagliato corrente Carico/periodi

100%/20

60%/35

30%/75

5%/80

14 tensione di withstand di frequenza industriale 1min (r.m.s) a terra, fra le fasi/ad isolare distanza chilovolt 42/48
15

Tensione di withstand di potere

Isolazione della distanza

chilovolt 53
16 Tensione di withstand di impulso del fulmine (picco) a terra, fra le fasi/che isolano distanza chilovolt 75/85
17 coppia di torsione dichiusura di operazione (forza) N·m. 90(180) 100(200)
