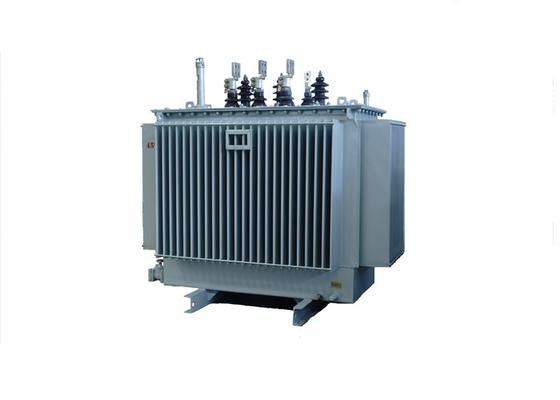

10 ~ trasformatore elettrico a bagno d'olio di distribuzione elettrica 35KV

10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer
10 ~ 35KV Oil - Immersed Electrical Distribution Power Transformer

Grande immagine :  10 ~ trasformatore elettrico a bagno d'olio di distribuzione elettrica 35KV

Dettagli:

Luogo di origine: La Cina
Marca: Tianan Electric
Certificazione: CQC,CESI,IEEE
Numero di modello: S (Z) 9/S (Z) 10/S (Z) 11

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 UNITÀ
Prezzo: Pending
Imballaggi particolari: Scatola in legno
Tempi di consegna: 40 giorni del lavoro
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 4000 unità/anno
Descrizione di prodotto dettagliata
Ambiente: All'aperto Olio dell'isolamento: Olio minerale della qualità
Test Equipment: Norma di IEC Tensione: 10~35kv
Evidenziare:

three phase transformer

,

power transmission transformer

trasformatore a bagno d'olio di distribuzione di energia del commutatore di rubinetto dello scarico 10kV



Generalità:

i trasformatori della classe 11KV sono ampiamente usati nelle stazioni del trasporto e di distribuzione di energia, le piante dell'industria, l'unità (GSU) di messa a punto della generazione. Hanno la caratteristica di alta efficienza, con poche perdite e la manutenzione libera.



Caratteristiche strutturali:

Nucleo di ferro del ►
Il nucleo di ferro è fatto della lamiera di acciaio orientata grano laminata a freddo del silicio. Le laminazioni sono tagliate alla lunghezza su GEORG taglio-alla linea di lunghezza con le funzioni d'impilamento tagliate ed automatiche del punto-rivestimento. La struttura a più gradi della laminazione può ridurre la perdita ed il rumore. La lamiera di acciaio negli arti del centro ed i gioghi sono premuti insieme dai legami in vetro epossidico.
Bobina del ►
Il rame coperto smaltato o di carta di alta qualità è usato come conduttore, la bobina è stato fatto come il tipo a tamburo e a spirale, tipo di tipo continuo ed interfogliata a spirale migliore del tipo, per assicurare la forza dell'isolamento. I tapings standard sono ±2*2.5%of la bobina di alta tensione.

Carro armato del ►
Il carro armato, la copertura ed il conservatore sono
fatto dal piatto d'acciaio ondulato. Per i piccoli trasformatori, utilizziamo un carro armato profondo e una copertura, ma per i più grandi trasformatori, fabbrichiamo il tipo di campana. La costruzione ondulata è un modo efficace per il raffreddamento ad olio.
Olio dell'isolamento del ►
I carri armati sono riempiti di olio minerale della qualità secondo IEC296 ed è liberamente PWB e PCT. L'olio è usato per contribuire a raffreddare il trasformatore. Inoltre è usato fornisce la parte dell'isolamento elettrico fra le parti in tensione interne.
commutatore del ►Tap
I commutatori di rubinetto sono utilizzati per regolare la tensione in uscita dei trasformatori ai livelli richiesti. Raggiungiamo questo cambiando i rapporti del trasformatore sul sistema alterando il numero di restituiamo la bobina di alta tensione. I commutatori di rubinetto possono essere sul carico (OLTC) o sulla depressurizzazione (OCTC).
Assemblea del ►
Il centro e le bobine hanno montato insieme dalla parte attiva del trasformatore. Il corpo attivo montato con le multi-bobine ed il metodo asciutto di pressione identica adottato, efficacemente migliorato la forza elettrica e la capacità mettere in cortocircuito resistenza



Dati tecnici dei prodotti tipici;



Tipo Valutazione
KVA
Su carico
perdita
(w)
Carico
perdita
(w)
I
(%)
Il Regno Unito
(%)
Dimensione (millimetri) Peso
(chilogrammo)
a b c
S9-M-50/11 50 170 870 2,0 4,0 1215 660 1170 430
S9-M-250/11 250 560 3050 1,2 4,0 1190 815 1370 1115
S9-M-400/11 400 800 4300 1,0 4,0 1515 770 1580 1380
S9-M-500/11 500 960 5050 1,0 4,0 1635 840 1610 1600
S9-M-1000/11 1000 1700 10300 0,7 4,5 1960 1095 1960 2860
S9-M-2500/11 2500 3300 23000 0,55 5,5 2230 2305 2445 5660
S10-M-30/10 30 110 600 1,8 4,0 870 645 1025 310
S10-M-50/10 50 140 870 1,7 4,0 1090 650 1080 395
S10-M-80/10 80 200 1250 1,6 4,0 1140 675 1110 490
S10-M-100/10 100 240 1500 1,5 4,0 1185 690 1130 560
S10-M-125/10 125 280 1800 1,4 4,0 1205 710 1180 670
S10-M-160/10 160 340 2200 1,3 4,0 1255 720 1200 780
S10-M-200/10 200 400 2600 1,2 4,0 1295 740 1215 875
S10-M-250/10 250 470 3050 1,1 4,0 1340 755 1260 1115
S10-M-315/10 315 560 3650 1,0 4,0 1400 770 1320 1280
S10-M-400/10 400 680 4300 0,9 4,0 1500 860 1400 1490
S10-M-500/10 500 810 5150 0,9 4,0 1575 895 1430 1740
S10-M-630/10 630 1020 6200 0,8 4,5 1660 930 1545 2110
S10-M-800/10 800 1190 7500 0,7 4,5 1830 1070 1590 2625
S10-M-1000/10 1000 1450 10300 0,6 4,5 1935 1175 1685 2860
S10-M-1250/10 1250 1650 12000 0,6 4,5 1960 1170 1730 3330
S10-M-1600/10 1600 2040 14500 0,5 4,5 2325 1220 2120 3765
S10-M-2000/10 2000 2140 17820 0,5 4,5 2395 1260 2225 4530
