Dettagli:
Termini di pagamento e spedizione:
|
Capacità di energia: | 30---3150kVA | Tensione nominale: | 10-35kV |
---|---|---|---|
Applicazione: | Potere, elettronico, raddrizzatore | servizio della vita: | 2 anni |
Commutatore di rubinetto: | Commutatore di rubinetto a vuoto e commutatore di rubinetto del su carico. | Metodo di raffreddamento: | ONAF ONAN |
Evidenziare: | trasformatore del trasporto di energia,Tipo trasformatore dell'olio |

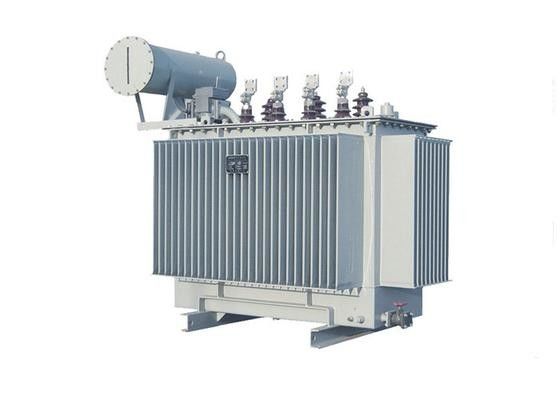

10 - trasformatore a bagno d'olio di distribuzione di 35 chilovolt una bobina di rame trifase di 20 chilovolt
Generalità:
trasformatore elettrico a bagno d'olio trifase di distribuzione 6.3kv, 6kv, 10kv, 11kv, 15kv, 13.8kv 20kv, 22kv, 33kv o 35kv. Il trasformatore di tensione della prestazione della nostra serie di SZ-M, di serie 10kV della SZ e di carico-rapporto 35kv si conforma al livello dell'IEC " trasformatore elettrico " e di IEC60076 «parametri e requisiti tecnici del trasformatore elettrico a bagno d'olio trifase». Il prodotto è ampiamente usato nel trasporto di energia e nella distribuzione delle reti industriali ed agricole di potere.
Caratteristiche:
Il nostro trasformatore è caratteri forniti come la protezione con poche perdite, a basso rumore, forte per tuono e illuminazione, la capacità buona della anti-scorciatoia ed aspetto fine ecc. Combina le attrezzature avanzate ed il processo di fabbricazione, tutto il nostro trasformatore ha superato la prova dall'ufficio meccanico & industriale nazionale e dalla compagnia elettrica nazionale. Il trasformatore pricipalmente è utilizzato nella rete di potere e nei progetti di distribuzione di energia. tipo trasformatore dell'olio 35kv
Il centro fornito dei tre punti avanzati: verticale e orizzontale e taglio orizzontale, rivestimento ed a più stadi. Disperde la distribuzione dell'aria, migliora il percorso magnetico. Non faccia diminuire la perdita di carico, corrente del carico ed il rumore. tipo trasformatore dell'olio 35kv
Il centro adotta il pannello trascinato le misure di serie, urgente la bobina, la colla particolare affinchè l'acciaio del silicio aumenti la forza del meccanismo. Trasformatore elettrico di griglia di potere
Nuova struttura della bobina di alta e bassa tensione, della disposizione ragionevole per il tubo di olio e del collegamento che che aumenta la capacità di forza e della anti-scorciatoia meccaniche.
Il carro armato è tipo di campana o il tipo della sospensione del centro, la parete del carro armato è come forma di onda.
Dati tecnici dei prodotti tipici
>S9, S10 trasformatore trifase di distribuzione del commutatore di rubinetto dello scarico di serie 10KV
Tipo | Valutazione KVA |
Su carico perdita (w) |
Carico perdita (w) |
I (%) |
Il Regno Unito (%) |
Dimensione (millimetri) | Peso (chilogrammo) |
||
a | b | c | |||||||
S9-M-50/11 | 50 | 170 | 870 | 2,0 | 4,0 | 1215 | 660 | 1170 | 430 |
S9-M-250/11 | 250 | 560 | 3050 | 1,2 | 4,0 | 1190 | 815 | 1370 | 1115 |
S9-M-400/11 | 400 | 800 | 4300 | 1,0 | 4,0 | 1515 | 770 | 1580 | 1380 |
S9-M-500/11 | 500 | 960 | 5050 | 1,0 | 4,0 | 1635 | 840 | 1610 | 1600 |
S9-M-1000/11 | 1000 | 1700 | 10300 | 0,7 | 4,5 | 1960 | 1095 | 1960 | 2860 |
S9-M-2500/11 | 2500 | 3300 | 23000 | 0,55 | 5,5 | 2230 | 2305 | 2445 | 5660 |
S10-M-30/10 | 30 | 110 | 600 | 1,8 | 4,0 | 870 | 645 | 1025 | 310 |
S10-M-50/10 | 50 | 140 | 870 | 1,7 | 4,0 | 1090 | 650 | 1080 | 395 |
S10-M-80/10 | 80 | 200 | 1250 | 1,6 | 4,0 | 1140 | 675 | 1110 | 490 |
S10-M-100/10 | 100 | 240 | 1500 | 1,5 | 4,0 | 1185 | 690 | 1130 | 560 |
S10-M-125/10 | 125 | 280 | 1800 | 1,4 | 4,0 | 1205 | 710 | 1180 | 670 |
S10-M-160/10 | 160 | 340 | 2200 | 1,3 | 4,0 | 1255 | 720 | 1200 | 780 |
S10-M-200/10 | 200 | 400 | 2600 | 1,2 | 4,0 | 1295 | 740 | 1215 | 875 |
S10-M-250/10 | 250 | 470 | 3050 | 1,1 | 4,0 | 1340 | 755 | 1260 | 1115 |
S10-M-315/10 | 315 | 560 | 3650 | 1,0 | 4,0 | 1400 | 770 | 1320 | 1280 |
S10-M-400/10 | 400 | 680 | 4300 | 0,9 | 4,0 | 1500 | 860 | 1400 | 1490 |
S10-M-500/10 | 500 | 810 | 5150 | 0,9 | 4,0 | 1575 | 895 | 1430 | 1740 |
S10-M-630/10 | 630 | 1020 | 6200 | 0,8 | 4,5 | 1660 | 930 | 1545 | 2110 |
S10-M-800/10 | 800 | 1190 | 7500 | 0,7 | 4,5 | 1830 | 1070 | 1590 | 2625 |
S10-M-1000/10 | 1000 | 1450 | 10300 | 0,6 | 4,5 | 1935 | 1175 | 1685 | 2860 |
S10-M-1250/10 | 1250 | 1650 | 12000 | 0,6 | 4,5 | 1960 | 1170 | 1730 | 3330 |
S10-M-1600/10 | 1600 | 2040 | 14500 | 0,5 | 4,5 | 2325 | 1220 | 2120 | 3765 |
S10-M-2000/10 | 2000 | 2140 | 17820 | 0,5 | 4,5 | 2395 | 1260 | 2225 | 4530 |
>>S11 trasformatore trifase di distribuzione del commutatore di rubinetto dello scarico di serie 20KV
TIPO |
Rapporto di tensione (chilovolt) | Collegamento | No carico Perdita (w) |
Carico perdita (w) |
Io (%) |
Il Regno Unito (%) |
Dimensioni (millimetri) | Peso (chilogrammo) | |||||
a | b | c | d | e | f | ||||||||
S11-M-30/20 | 20(10) ±5%/0.4 |
Yyn0 Dyn11 |
100 | 690/ 660 |
2,1 | 5,5 |
1100 | 700 | 1240 | 14 | 400 | 400 | 640 |
S11-M-50/20 | 130 | 1010/ 960 |
2,0 | 1130 | 710 | 1260 | 14 | 400 | 450 | 710 | |||
S11-M-63/20 | 150 | 1200/1150 | 1,9 | 1160 | 740 | 1270 | 14 | 400 | 450 | 780 | |||
S11-M-80/20 | 180 | 1440/1370 | 1,8 | 1200 | 770 | 1280 | 14 | 400 | 450 | 860 | |||
S11-M-100/20 | 200 | 1730/ 1650 |
1,6 | 1220 | 800 | 1300 | 14 | 400 | 450 | 900 | |||
S11-M-125/20 | 240 | 2080/ 1980 |
1,5 | 1270 | 840 | 1330 | 19 | 550 | 450 | 970 | |||
S11-M-160/20 | 290 | 2540/ 2420 |
1,4 | 1320 | 870 | 1350 | 19 | 550 | 550 | 1100 | |||
S11-M-200/20 | 340 | 3000/ 2860 |
1,3 | 1360 | 900 | 1380 | 19 | 550 | 550 | 1240 | |||
S11-M-250/20 | 400 | 3520/ 3350 |
1,2 | 1430 | 910 | 1430 | 19 | 550 | 650 | 1420 | |||
S11-M-315/20 | 480 | 4210/ 4010 |
1,1 | 1460 | 920 | 1450 | 19 | 550 | 650 | 1570 | |||
S11-M-400/20 | 570 | 4970/ 4730 |
1,0 | 1490 | 940 | 1470 | 19 | 660 | 750 | 1740 | |||
S11-M-500/20 | 680 | 5940/ 5660 |
1,0 | 1570 | 970 | 1540 | 19 | 660 | 750 | 1950 | |||
S11-M-630/20 | 810 | 6820 | 0,9 | 6,0 |
1650 | 1000 | 1580 | 19 | 660 | 850 | 2290 | ||
S11-M-800/20 | 980 | 8250 | 0,8 | 1750 | 1070 | 1650 | 19 | 820 | 850 | 2690 | |||
S11-M-1000/20 | 1150 | 11330 | 0,7 | 1830 | 1170 | 1690 | 19 | 820 | 850 | 2880 | |||
S11-M-1250/20 | 1380 | 13200 | 0,7 | 1900 | 1200 | 1790 | 19 | 820 | 850 | 3400 | |||
S11-M-1600/20 | 1660 | 15950 | 0,6 | 1950 | 1250 | 1850 | 19 | 820 | 900 | 4100 |
>>>>S9 trasformatore elettrico trifase del commutatore di rubinetto dello scarico di serie 35kV
Capacità KVA |
Tensione e gamma del rubinetto | Collegamento | Perdita a vuoto (chilowatt) |
Perdita di carico (Chilowatt) |
Corrente a vuoto (%) |
Impedenza (%) |
Dimensioni (millimetri) LxWxH |
||
Alta tensione (chilovolt) | Sistemi MV (chilovolt) | LV (chilovolt) | |||||||
50 | 35 | ± 5 | 0,4 | Dyn11 Yyn0 |
0,21 | 1.27/1.21 | 2,00 | 6,5 | 1100x845x1715 |
100 | 0,29 | 2.12/2.02 | 1,80 | 1190x915x1780 | |||||
125 | 0,34 | 2.50/2.38 | 1,70 | 1220x1040x1780 | |||||
160 | 0,36 | 2.97/2.83 | 1,60 | 1240x1070x1810 | |||||
200 | 0,43 | 3.50/3.33 | 1,50 | 1380x780x1875 | |||||
250 | 0,51 | 4.16/3.96 | 1,40 | 1540x880x1820 | |||||
315 | 0,61 | 5.01/4.77 | 1,40 | 1440x800x1975 | |||||
400 | 0,73 | 6.05/5.76 | 1,30 | 1660x825x1995 | |||||
500 | 0,86 | 7.28/6.93 | 1,20 | 1710x865x2030 | |||||
630 | 1,04 | 8,28 | 1,10 | 1630x1235x2070 | |||||
800 | 1,23 | 9,90 | 1,00 | 1655x1415x2120 | |||||
1000 | 1,44 | 12,15 | 1,00 | 1860x1435x2220 | |||||
1250 | 1,76 | 14,67 | 0,90 | 1890x1640x2260 | |||||
1600 | 2,12 | 17,55 | 0,80 | 2050x1720x2390 | |||||
630 | 3,15 6,3 10,5 |
Yd11 | 1,04 | 8,28 | 1,10 | 1630x1235x2070 | |||
800 | 1,23 | 9,90 | 1,00 | 1655x1415x2120 | |||||
1000 | 1,44 | 12,15 | 1,00 | 1860x1435x2220 | |||||
1250 | 1,76 | 14,67 | 0,90 | 1890x1640x2260 | |||||
1600 | 2,12 | 17,55 | 0,80 | 2050x1720x2390 | |||||
2000 | 2,72 | 19,35 | 0,70 | 2400x1900x2410 | |||||
2500 | 3,20 | 20,70 | 0,60 | 2500x1930x2700 | |||||
3150 | 35~ 38,5 |
± 5 | 3,15 6,3 10,5 |
3,80 | 24,30 | 0,56 | 7,0 | 2600x2100x2800 | |
4000 | 4,52 | 28,80 | 0,56 | 2830 x2350x2855 | |||||
5000 | 5,40 | 33,03 | 0,48 | 2930x2480x2930 | |||||
6300 | 6,56 | 36,90 | 0,48 | 7,5 | 3150x2330x3220 | ||||
8000 | ± 2 x 2,5 | 3,15 3,3 6,3 6,6 10,5 11 |
YNd11 | 9,00 | 40,50 | 0,42 | 3295x3110x3345 | ||
10000 | 10,88 | 47,70 | 0,42 | 3450x3210x3440 | |||||
12500 | 12,60 | 56,70 | 0,40 | 8,0 | 3620x3255x3500 | ||||
16000 | 15,20 | 69,30 | 0,40 | 3980x3420x3650 | |||||
20000 | 18,00 | 83,70 | 0,40 | 4030x3470x3690 | |||||
25000 | 21,28 | 99,00 | 0,32 | 5050x4640x3930 | |||||
31500 | 25,28 | 118,8 | 0,32 | 5120x4800x4030 | |||||
>>>>S9 trasformatore elettrico trifase del commutatore di rubinetto del su carico di serie 35kV
Tipo | La tensione compone e gamma di spillatura (chilovolt) | Collegamento |
A vuoto Perdita (chilowatt) |
Carico perdita (chilowatt) |
NO- corrente del carico (I%) |
Tensione di impedenza (%) | Peso di trasporto (t) | Peso lordo (t) | Dimensioni L×W×H (millimetro) |
|
Alta tensione | LV | |||||||||
SZ9-2000/35 | 35 ±3×2.5% |
6,3 10,5 |
Yd11 | 2,88 | 18,7 | 1,00 | 6,5 | 4,93 | 5,97 | 3010×2070×2540 |
SZ9-2500/35 | 3,40 | 21,7 | 1,00 | 6,5 | 5,68 | 6,95 | 3040×2270×2610 | |||
SZ9-3150/35 | 4,04 | 26,0 | 0,90 | 7,0 | 6,08 | 7,90 | 3160×2300×2640 | |||
SZ9-4000/35 | 35 38,5 ±3×2.5% |
6,3 10,5 |
4,84 | 30,7 | 0,90 | 7,0 | 7,10 | 9,11 | 3300×2330×2890 | |
SZ9-5000/35 | 5,80 | 36,0 | 0,85 | 7,0 | 8,47 | 10,86 | 3350×2520×3000 | |||
SZ9-6300/35 | 7,04 | 38,7 | 0,85 | 7,5 | 9,87 | 12,30 | 3680×2650×3050 | |||
SZ9-8000/35 | 9,84 | 42,8 | 0,75 | 7,5 | 12,55 | 15,30 | 4190×2930×3280 | |||
SZ9-10000/35 | 35 38,5 ±3×2.5% |
6,3 6,6 10,5 11 |
Ynd11 |
11,6 | 50,6 | 0,75 | 7,5 | 14,70 | 17,86 | 4620×3160×3400 |
SZ9-12500/35 | 13,7 | 60,0 | 0,70 | 8,0 | 17,35 | 20,05 | 4740×3200×3540 | |||
SZ9-16000/35 | 16,0 | 73,0 | 0,70 | 8,0 | 19,45 | 23,74 | 4810×3360×3790 | |||
SZ9-20000/35 | 18,9 | 88,3 | 0,70 | 8,0 | 27,50 | 34,95 | 4880×3540×4150 | |||
SZ9-25000/35 | 22,4 | 104,4 | 0,65 | 8,0 | 32,51 | 40,22 | 4920×3920×4200 | |||
SZ9-31500/35 | 26,6 | 125,3 | 0,65 | 8,0 | 37,73 |
