| Tensione nominale: | 40.5KV (35KV) | Corrente nominale: | 1250/2000/2500A |
|---|---|---|---|
| Grado di protezione: | IP4X/IP67 | Corrente di rottura stimata: | 20 25 31,5 |
| Frequenza nominale: | 50/60HZ | CubicleType: | C-GIS |
| Evidenziare: | apparecchiatura elettrica di comando elettrica ad alta tensione,apparecchiatura elettrica di comando isolata gas |
||

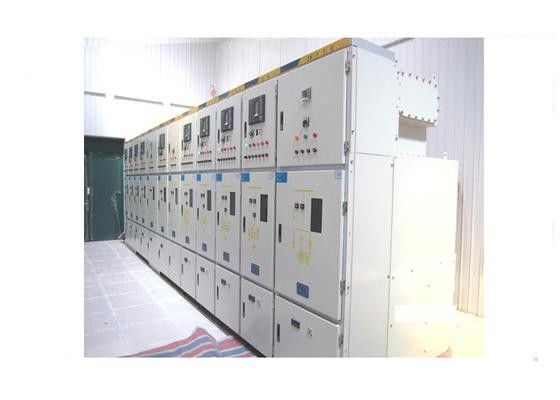

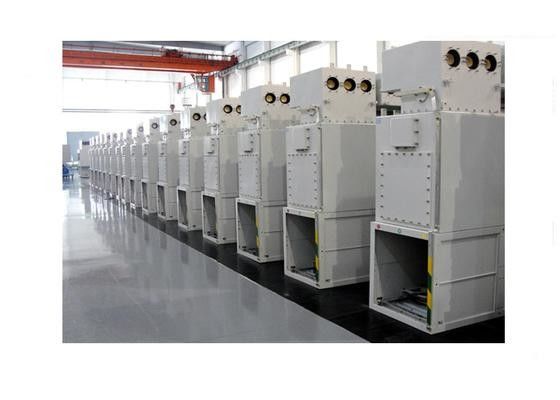

Metallo di GIS 40.5kV - il gas montato ha isolato l'apparecchiatura elettrica di comando di controllo & di distribuzione
Generalità:
Il lnsulatlon che del gas di lndoor di XGN49Series di apparecchiatura elettrica di comando rivestita MetaI (qui di seguito chiamata C-GlS) è un prodotto di qualità che la sogliola di federazione del settore produzione energia della Cina raccomanda la tecnologia dalla società dell'industria del materiale elettrico della Corea Rijin e rispetta le norme cinesi di GB/T11022-1999 e GB3906-2006C-GlS, ha le caratteristiche di alta affidabilità, libera da manutenzione e da piccola area della copertura.
Scopo:
Il GIS è adatto a centrale elettrica, a sottostazione, a sottostazione combinata ed a sistema di energia elettrica, che è singola sbarra collettrice dell'interno trifase di CA e sezionare la singola sbarra collettrice con 50Hz, la tensione nominale 35kV, usata per controllare, accettare e distribuire la energia elettrica.
Condizioni dell'ambiente di servizio:
1. temperatura dell'aria: Massimo: +40, min: -25 (media non è più di 35 di 24 ore)
2. altitudine sopra il livello del mare: <>
3. umidità dell'aria:
L'umidità relativa media misurata in 24 ore non è più di 95%,
L'umidità relativa media al mese non è più di 90%,
la pressione media del vapore acqueo misurata in 24 ore non è più di 2.2kPa,
la pressione media del vapore acqueo al mese non è più di kPa 1,8.
4. Senza frequente vibrazione pesante.
Parametri:
| Nome | Unità | Parametri | |
| Tensione nominale | chilovolt | 24 | |
| Corrente nominale | A | 1250 2000 2500 | |
| Frequenza nominale | Hertz | 50/60 | |
| Tensione di Withstand stimata di frequenza industriale (1min) | Fra le fasi, fase a terra | chilovolt | 65 |
| Distanza dell'isolamento | Chilovolt | 79 | |
| Tensione di Withstand di impulso stimata del fulmine | Fra le fasi, fase a terra | chilovolt | 125 |
| per aprire lacuna | 145 | ||
| Tensione di Withstand secondaria di frequenza industriale del circuito (1min) | V | 2000 | |
| Cortocircuito stimato che rompe corrente | Ka | 20 25 31,5 | |
| Cortocircuito stimato che fa corrente | Ka | 50 63 80 | |
| Withstand a breve termine stimato 4S corrente | kA/S | 20/4 25/4 di 31.5/4 | |
| Corrente di punta stimata di Withstand | Ka | 50 63 80 | |
| Classe di protezione di recinzione (cubicolo di inflazione Shell/LV dell'aria) | IP67/IP4X | ||
| Resistenza principale del circuito ogni fase | μΩ | ≤250 | |
| Pressione di esercizio stimata SF6 di gas (pressione relativa per 20ºC) | Mpa | 0,05 | |
| Pressione di esercizio minima SF6 di gas (pressione relativa per 20ºC) | Mpa | 0,03 | |
| Tasso annuale di perdita del gas del gas SF6 | % | ≤0.5 | |
| Tensione di funzionamento stimata del circuito ausiliario | V | DC110/220, AC220 | |
| Dimensione di recinzione (Width*Depth*Height) | millimetro |
600*1300*2350 (800*1600*2550) |
|
