Casa ProdottiTrasformatore elettrico a bagno d'olio

Trasformatore 10kv a bagno d'olio di distribuzione di energia del commutatore di rubinetto dello scarico

Cina Ningbo Tianan (Group) Co.,Ltd. Certificazioni
Cina Ningbo Tianan (Group) Co.,Ltd. Certificazioni
Sono ora online in chat

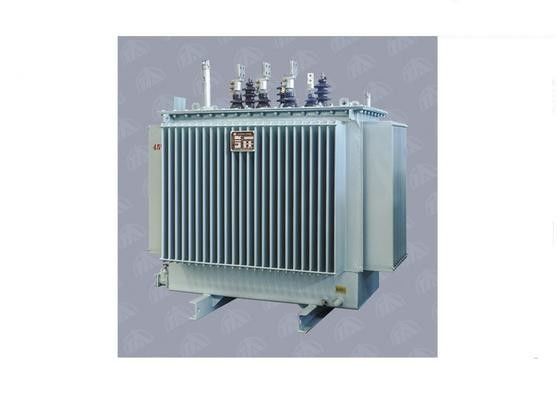

Trasformatore 10kv a bagno d'olio di distribuzione di energia del commutatore di rubinetto dello scarico

Off - Load Tap Changer Power Distribution Transformer Oil Immersed 10kv
Off - Load Tap Changer Power Distribution Transformer Oil Immersed 10kv

Grande immagine :  Trasformatore 10kv a bagno d'olio di distribuzione di energia del commutatore di rubinetto dello scarico

Dettagli:
Luogo di origine: La Cina
Marca: Tianan Electric
Certificazione: CESI,ISO,IEEE,IEC
Numero di modello: S9, S10
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: Pending
Imballaggi particolari: Nudo
Tempi di consegna: 60 giorni
Termini di pagamento: T/T, L/C, D/A, D/P
Capacità di alimentazione: 5000pcs
Descrizione di prodotto dettagliata
Tensione di altezza: 6/6.3/10kv Bassa tensione: 0.4kV
Capacità: 30--2000kVA olio: Olio minerale di alta qualità
Evidenziare:

trasformatore del trasporto di energia

,

Tipo trasformatore dell'olio

trasformatore a bagno d'olio di distribuzione di energia del commutatore di rubinetto dello scarico 10kV



Generalità:

i trasformatori della classe 11KV sono ampiamente usati nelle stazioni del trasporto e di distribuzione di energia, le piante dell'industria, l'unità (GSU) di messa a punto della generazione. Hanno la caratteristica di alta efficienza, con poche perdite e la manutenzione libera.



Caratteristiche strutturali:

Nucleo di ferro del ►
Il nucleo di ferro è fatto della lamiera di acciaio orientata grano laminata a freddo del silicio. Le laminazioni sono tagliate alla lunghezza su GEORG taglio-alla linea di lunghezza con le funzioni d'impilamento tagliate ed automatiche del punto-rivestimento. La struttura a più gradi della laminazione può ridurre la perdita ed il rumore. La lamiera di acciaio negli arti del centro ed i gioghi sono premuti insieme dai legami in vetro epossidico.
Bobina del ►
Il rame coperto smaltato o di carta di alta qualità è usato come conduttore, la bobina è stato fatto come il tipo a tamburo e a spirale, tipo di tipo continuo ed interfogliata a spirale migliore del tipo, per assicurare la forza dell'isolamento. I tapings standard sono ±2*2.5%of la bobina di alta tensione.

Carro armato del ►
Il carro armato, la copertura ed il conservatore sono
fatto dal piatto d'acciaio ondulato. Per i piccoli trasformatori, utilizziamo un carro armato profondo e una copertura, ma per i più grandi trasformatori, fabbrichiamo il tipo di campana. La costruzione ondulata è un modo efficace per il raffreddamento ad olio.
Olio dell'isolamento del ►
I carri armati sono riempiti di olio minerale della qualità secondo IEC296 ed è liberamente PWB e PCT. L'olio è usato per contribuire a raffreddare il trasformatore. Inoltre è usato fornisce la parte dell'isolamento elettrico fra le parti in tensione interne.
commutatore del ►Tap
I commutatori di rubinetto sono utilizzati per regolare la tensione in uscita dei trasformatori ai livelli richiesti. Raggiungiamo questo cambiando i rapporti del trasformatore sul sistema alterando il numero di restituiamo la bobina di alta tensione. I commutatori di rubinetto possono essere sul carico (OLTC) o sulla depressurizzazione (OCTC).
Assemblea del ►
Il centro e le bobine hanno montato insieme dalla parte attiva del trasformatore. Il corpo attivo montato con le multi-bobine ed il metodo asciutto di pressione identica adottato, efficacemente migliorato la forza elettrica e la capacità mettere in cortocircuito resistenza



Dati tecnici dei prodotti tipici;



Tipo Valutazione
KVA
Su carico
perdita
(w)
Carico
perdita
(w)
I
(%)
Il Regno Unito
(%)
Dimensione (millimetri) Peso
(chilogrammo)
a b c
S9-M-50/11 50 170 870 2,0 4,0 1215 660 1170 430
S9-M-250/11 250 560 3050 1,2 4,0 1190 815 1370 1115
S9-M-400/11 400 800 4300 1,0 4,0 1515 770 1580 1380
S9-M-500/11 500 960 5050 1,0 4,0 1635 840 1610 1600
S9-M-1000/11 1000 1700 10300 0,7 4,5 1960 1095 1960 2860
S9-M-2500/11 2500 3300 23000 0,55 5,5 2230 2305 2445 5660
S10-M-30/10 30 110 600 1,8 4,0 870 645 1025 310
S10-M-50/10 50 140 870 1,7 4,0 1090 650 1080 395
S10-M-80/10 80 200 1250 1,6 4,0 1140 675 1110 490
S10-M-100/10 100 240 1500 1,5 4,0 1185 690 1130 560
S10-M-125/10 125 280 1800 1,4 4,0 1205 710 1180 670
S10-M-160/10 160 340 2200 1,3 4,0 1255 720 1200 780
S10-M-200/10 200 400 2600 1,2 4,0 1295 740 1215 875
S10-M-250/10 250 470 3050 1,1 4,0 1340 755 1260 1115
S10-M-315/10 315 560 3650 1,0 4,0 1400 770 1320 1280
S10-M-400/10 400 680 4300 0,9 4,0 1500 860 1400 1490
S10-M-500/10 500 810 5150 0,9 4,0 1575 895 1430 1740
S10-M-630/10 630 1020 6200 0,8 4,5 1660 930 1545 2110
S10-M-800/10 800 1190 7500 0,7 4,5 1830 1070 1590 2625
S10-M-1000/10 1000 1450 10300 0,6 4,5 1935 1175 1685 2860
S10-M-1250/10 1250 1650 12000 0,6 4,5 1960 1170 1730 3330
S10-M-1600/10 1600 2040 14500 0,5 4,5 2325 1220 2120 3765
S10-M-2000/10 2000 2140 17820 0,5 4,5 2395 1260 2225 4530



Trasformatore 10kv a bagno d'olio di distribuzione di energia del commutatore di rubinetto dello scarico 0
