Tipo fisso interruttore dell'interno di VCB di vuoto con alta tensione 12KV/40.5KV

Cina Ningbo Tianan (Group) Co.,Ltd. Certificazioni
Cina Ningbo Tianan (Group) Co.,Ltd. Certificazioni
Sono ora online in chat

Tipo fisso interruttore dell'interno di VCB di vuoto con alta tensione 12KV/40.5KV

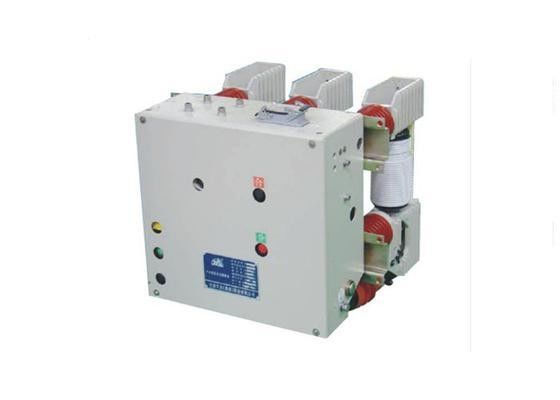

VCB Fixed- Type  Indoor Vacuum Circuit Breaker With High Voltage 12KV/ 40.5KV
VCB Fixed- Type  Indoor Vacuum Circuit Breaker With High Voltage 12KV/ 40.5KV

Grande immagine :  Tipo fisso interruttore dell'interno di VCB di vuoto con alta tensione 12KV/40.5KV

Dettagli:
Luogo di origine: La Cina
Marca: TIANAN Electric
Certificazione: GB1984, JB3855, DL403 and IEC standards
Numero di modello: ZN12-12/40.5
Termini di pagamento e spedizione:
Prezzo: Pending
Imballaggi particolari: Caso di legno
Tempi di consegna: 30 giorni
Termini di pagamento: L/C, T/T, D/A, D/P
Capacità di alimentazione: 1000Sets all'anno
Descrizione di prodotto dettagliata
Tensione nominale: 12KV/24KV/40.5KV Corrente nominale: 630,1250,1600,2000,2500,3150
Numero di Pali: 3 Altitudine: ≤2000m
Evidenziare:

dispositivi di protezione elettrici

,

distribuzione di energia intelligente

VCB ha riparato il tipo interruttore dell'interno di vuoto con alto Voltage12KV/40.5KV



1. Caratteristiche generali

L'interruttore ad alta tensione dell'interno di vuoto di -40,5 serie ZN12 si è applicato alla centrale elettrica che 35KV di CA trifase 50HZ. Sta usando i contatti longitudinali del campo magnetico per la struttura ceramica, la proliferazione di rottura dell'arco generata quando la distribuzione corrente del contatto sullo stesso fenomeno di fusione locale non accade, ma inoltre ha un voltaggio basso dell'arco (20-200V) e minimo che taglia la corrente a pezzi (4-5A) e funzionare con le alte organizzazioni dell'affidabilità.



2. Condizione ambientale

  • Altitudine: non superare 2000m
  • Temperatura ambiente: non più superiore a +40°C, non di meno che -10°C
  • Umidità relativa: umidità relativa di media quotidiana: ≤95%; parente di media mensile humidity≤90%; pressione di vapore saturato di media quotidiana ≤2.2KPa; valore di media mensile ≤1.8KPa
  • Intensità di terremoto: grado ≤8
  • L'installazione dovrebbe essere esente da incendio, dall'esplosione, dalla vibrazione severa, dalla corrosione chimica e dall'inquinamento serio

3. Dati tecnici



No. Oggetto Unità Dati
1 Tensione nominale Chilovolt 40,5
2 Corrente nominale A 1250,1600,2000,2500,3150
3 Frequenza nominale Hertz 50
4 Periodo ridotto stimato con la corrente del supporto KA 25,31.5
5 Cortocircuito stimato che rompe i periodi correnti   20
6 Vita meccanica periodi 30000
7 Impulso di fulmine stimato con tensione di supporto Chilovolt 185
8 Sequenza di operazioni stimata   O-0.3S-CO-180S-CO
9 Tensione infuriata dell'elettromagnete di chiusura e d'apertura V AC/DC220,110
10 Tensione nominale del rilascio di NO--tensione V AC/DC220,110
11 Tensione di withstand stimata di frequenza industriale di breve durata (1min) Chilovolt 95
12 Tempo di apertura spettrografia di massa 30≤t≤75
13 Tempo di chiusura spettrografia di massa 30≤t≤65
14 Tempo di immagazzinamento dell'energia s ≤15



4. Applicazione



L'interruttore ad alta tensione dell'interno di vuoto di serie ZN12-40.5 è il commutatore principale che si applica all'apparecchiatura elettrica di comando di serie KYN-40.5/GBC-40.5. Come unità mobile, l'interruttore è installato sul carretto della mano del gabinetto del commutatore. Questo genere anche può essere utilizzato per l'unità di montaggio fissa in apparecchiatura elettrica di comando XGN-40.5.

Questo interruttore è stato progettato come unità che parte principale dell'interruttore del andcircuit dell'azionatore della riunione. Il tipo speciale meccanismo di comando di immagazzinamento dell'energia della molla può essere utilizzato nell'operazione CC/di CA, l'operazione manuale.
