Dettagli:
Termini di pagamento e spedizione:
|
| Corrente nominale: | 630A / 1250A | Frequenza nominale: | 50HZ |
|---|---|---|---|
| Tensione nominale: | 12KV | Tempi meccanici di vita: | 20000 |
| Evidenziare: | interruttore ad alta tensione di vuoto,interruttore di alta tensione |
||

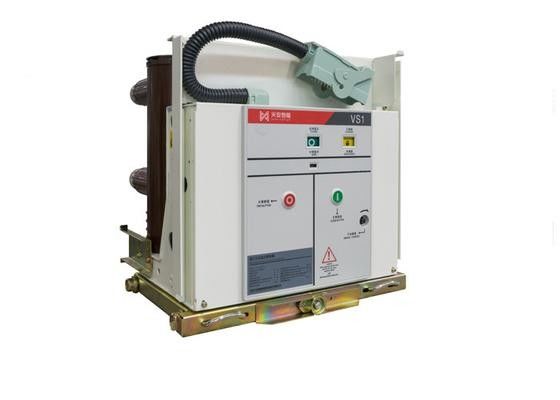

interruttore medio dell'interno di vuoto di tensione di 12KV VS1 per l'apparecchiatura elettrica di comando di alta tensione
Generalità
L'interruttore dell'interno di vuoto di alta tensione di CA di serie VS1-12 è un'apparecchiatura elettrica di comando dell'interno di alta tensione tre di CA 50Hz e la tensione nominale 12kV. L'interruttore può essere la frequente operazione continuata ed ha molte volte che si rompono e capacità rapida di reclosure ed ha funzione affidabile dell'interruttore di sicurezza. Il dispositivo è struttura di carico spaccata anteriore e posteriore, non solo come unità fissa dell'installazione ma inoltre abbina l'unità del carretto con il carretto della base di appoggio.
1. Avanzamento molto tecnico
a. Adotta il principio dell'arco di vuoto di ultimo effetto, ha forte capacità di rottura, piccola chiusura del volume attualmente.
b. l'alta resistenza elettrica estrema, rompente il tempo di corrente nominale può arrivare 20000 volte, rompenti il tempo di cortocircuito è 50 volte (40kV è 30 volte, 50kA è 20 volte).
c. Vacuum l'arco-estinzione della camera ed il meccanismo di comando sistema la parte anteriore e la parte posteriore. Riduce il consumo di energia ed il rumore e l'operazione è molto più affidabile.
d. struttura compatta e piccolo volume.
2. Affidabilità eccellente sull'operazione
a. Ogni dettaglio considera lo stato ed i requisiti completamente domestici nelle norme durante la progettazione.
b. Ogni disco dell'azionamento monta la parte è fatto di alto materiale resistente all'uso pricipalmente ed è dipinto con lubrificazione fine. Può funzionare a lungo senza lubrificazione ed adeguamento supplementari.
c. funzione affidabile dell'interruttore di sicurezza per impedire i vari generi di mis-operazione efficacemente, è la molto più sicurezza per il corpo.
3. Economia prominente sull'acquisto
a. l'attrezzatura acquistata ha rapporto di costo di rendimento elevato.
b. estremamente poco costo di mantenimento notevolmente riduce il costo di gestione.
c. la prestazione comune eccellente riduce la difficoltà di progettazione del progetto.
d. tecnologia costante e senza inquinamento dell'ambiente.
4.Parameters
|
No. |
Oggetto |
Unità |
Parametri |
||||
|---|---|---|---|---|---|---|---|
| 1 | Tensione nominale | chilovolt | 12 | ||||
| 2 | Tensione di Withstand a breve termine stimata di frequenza industriale (1min) | 42/48 (lacuna aperta) | |||||
| 3 | Tensione di Withstand di impulso stimata del fulmine (picco) | 75/85 (lacuna aperta) | |||||
| 4 | Frequenza nominale | Hertz | 50 | ||||
| 5 | Corrente nominale | A | 630 1250 |
630 1250 1600 2000 2500 3150 |
1250 1600 2000 2500 3150 |
3150 4000 |
|
| 6 | Cortocircuito stimato che rompe corrente | Ka | 20/25 | 31,5 | 40 | 50 | |
| 7 | Corrente a breve termine stimata di Withstand | 20/25 | 31,5 | 40 | 50 | ||
| 8 | Durata stimata di cortocircuito | s | 4 | ||||
| 9 | Corrente di punta stimata di Withstand | Ka | 50/63 | 80 | 100 | 125 | |
| 10 | Cortocircuito stimato che fa corrente | 50/63 | 80 | 100 | 125 | ||
| 11 | Corrente secondaria di Withstand di frequenza industriale del circuito (1min) | V | 2000 | ||||
| 12 | Singolo stimato di nuovo alla Banca posteriore del condensatore che rompe corrente | A | 630/400 (40kA è 800/400) | ||||
| 13 | La Banca stimata del condensatore che fa flusso appariscente | Ka | 12,5 (frequenza non più di 1000Hz) | ||||
| 14 | Tempo di apertura (tensione nominale) | spettrografia di massa | 20~50 | ||||
| 15 | Tempo di chiusura (tensione nominale) | 35~70 | |||||
| 16 | Vita meccanica |
Periodi |
20000 | 10000 | |||
| 18 | Tempi di rottura correnti di cortocircuito stimato | 50 | 30 | 20 | |||
| 19 | Distanza concentrare fra le fasi | millimetro | 150, 210, 275 | ||||
