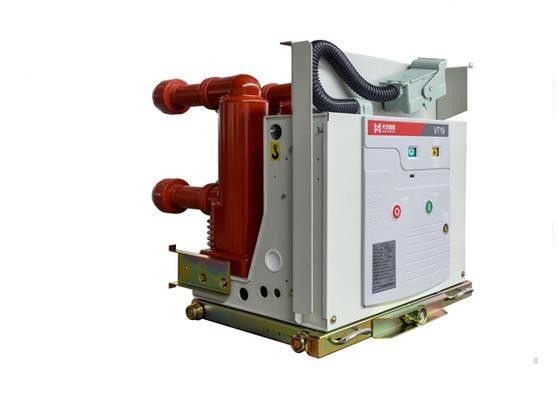

24kv l'interruttore ad alta tensione, vuoto dell'interruttore di CA è - estinguere la camera

24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber
24kv High Voltage Circuit Breaker , Ac Circuit Breaker Vacuum Are - Extinguishing Chamber

Grande immagine :  24kv l'interruttore ad alta tensione, vuoto dell'interruttore di CA è - estinguere la camera

Dettagli:

Luogo di origine: La Cina
Marca: Tianan Electric
Certificazione: GB1984、GB/T11022、DL/T403 and IEC62271
Numero di modello: VT19-24

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 UNITÀ
Prezzo: Pending
Imballaggi particolari: CASSE DI LEGNO
Tempi di consegna: 35 giorni del lavoro
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 2000/anno
Descrizione di prodotto dettagliata
Tensione nominale: 24kV Pali incastonati: Processo di APG
Corrente nominale: 630 A, 1250A Tipo: Tipo fisso/tipo del carretto
Evidenziare:

high voltage vacuum circuit breaker

,

hv circuit breaker

il vuoto 24kv è - estinguendo il CA ad alta tensione della camera Vacuum l'interruttore

NINGBO TIANAN (GRUPPO) CO., SRL.



Panoramica

L'interruttore di vuoto di alta tensione di VT19-24indoor è utilizzato nel sistema elettrico trifase di CA di 50HZ, 24kV. È utilizzato come dipartimento della protezione e di controllo nella società di estrazione mineraria, nella fabbrica di potere e nella sottostazione. A causa dei suoi vantaggi speciali, è inoltre adatto a sito che frequentemente operazione nell'ambito della corrente nominale o della corrente di rottura multipla di cortocircuito.

L'interruttore è identificato da alcune norme nazionali e norme relative internazionali, quali GB1984, GB/T11022, DL/T403 e IEC62271, ecc. Ha lockage affidabile, utilizzato come il dipartimento del camion o dipartimento fisso dell'installazione.



La struttura del vuoto arco-estingue la stanza

Il vuoto arco-estingue la stanza è le parti del centro dell'interruttore per sopportare, fare e rompere l'energia corrente. Ha sufficiente arco-per estinguere la funzione e l'alta durata dell'operazione.

  • Recinzione dell'isolamento (1) di arco-estingua la stanza si compone del materiale ad alta intensità della ceramica dell'allumina, entrambe l'estremità sarà copertura saldata dell'acciaio inossidabile (6) e saranno formati nella cavità sigillata.
  • Lo strato interno di arco-estingue la stanza è copertura lanciata metallo (5) che metal umidi causati dall'arco possono essere composti o condensati sulla copertura lanciata metallo a tempo il periodo ridotto durante il terminale fare & tagliato, l'intensità di media dell'isolamento di interno arco-estinguono la stanza saranno recuperano. Nel frattempo, la copertura lanciata può proteggere la recinzione della ceramica dalla ferita di spruzzatura del metallo.
  • Tubo ritirato della fisarmonica dell'acciaio inossidabile (4) è la parte importante di arco-estingue la stanza che terminale commovente (3) può muoversi nel pieno-chiuso arco-estingue la stanza. La funzione di sigillamento e la durata lunga del tubo della fisarmonica è uno dei fattori principali che hanno deciso che la durata meccanica del vuoto arco-estingue la stanza.
  • Il terminale è il cuore del vuoto arco-estingue la stanza, adotta il cromo-rame, la tecnologia avanzata di sperlano può assicurare la funzione di rottura e la durata elettrica dell'interruttore di vuoto e fa diminuire il livello di sovratensione dell'operazione.



Il parametro principale dell'interruttore 24KV



Tensione nominale 24kV
Frequenza nominale 50Hz
Tensione di withstand di impulso stimata di illuminazione 125kV
1 tensione di withstand minima stimata di frequenza industriale 65kV
Sequenza stimata di operazione O-0.3s-CO-180s-CO
Corrente nominale (A) 630,1250 1250,1600,2000,2500
Cortocircuito stimato che rompe corrente (r.m.s, Ka) 20/25 31,5
Cortocircuito stimato che fa corrente (valore di picco, Ka) 50/63 80
Withstand stimato di periodo ridotto corrente/tempo continuo di cortocircuito (kA/s) 20,25/4 31.5/4
Corrente stimata di withstand di valore di picco (Ka) 50/63 80
Rompendo i periodi del cortocircuito stimato (periodi) 30
Durata meccanica (times0 20000
Peso (chilogrammi) Tipo fisso ≤250
Tipo del camion ≤350
Nome Unità Dati
Distanza del terminale di contatto millimetro 12±1
Sovraccorsa 4±1
Apertura & closing trifasi asincroni spettrografia di massa ≤2
Tempo di scatto del terminale di contatto di chiusura spettrografia di massa ≤2
Tempo di chiusura & d'apertura Apertura spettrografia di massa ≤50
Chiusura ≤70
Velocità media di apertura (dopo l'apertura dei 6mm) m/s 1.4±0.3
Velocità di chiusura media (dopo la chiusura dei 6mm) 0.8±0.2
