porta di gabinetto: | piatto dell'lega-acciaio | recinzione: | piastra in acciaio inox |
---|---|---|---|
Corrente stimata della sbarra collettrice: | 630/1250A | Tasso annuale di perdita del gas SF6: | ≤0.2% |
Evidenziare: | i gis intossicano l'apparecchiatura elettrica di comando isolata,apparecchiatura elettrica di comando media di tensione |

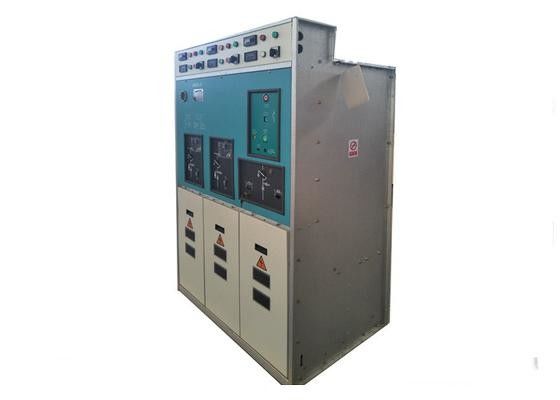

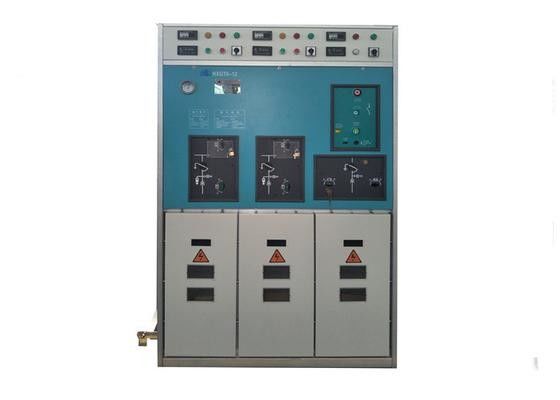

Suoni il gas dell'interno principale delle unità 12KV - metallo isolato - apparecchiatura elettrica di comando inclusa
Panoramica
L'apparecchiatura elettrica di comando è un genere di apparato composito che sigilla tutti i circuiti principali in una recinzione del metallo e prende il gas SF6 come medium di estinzione e dell'isolamento dell'arco. È adatto ad alimentazione elettrica della rete a anello ed il doppio irradia l'alimentazione elettrica nella rete dell'alimentazione elettrica di 10kV sistemi MV. Inoltre è utilizzato nell'alimentazione elettrica terminale. dovuto l'uso dell'alimentazione elettrica della rete a anello aumenta l'affidabilità dell'alimentazione elettrica, specialmente è utilizzato in piante minerali, l'area della residenza, le scuole, parchi, ecc per distribuzione di energia e controllare. Inoltre, a causa del suoi collegamento ed installazione convenienti, piccolo volume, inoltre è utilizzata nella sottostazione come attrezzatura ad alta tensione dal lato primario.
Struttura e principio
RMU consiste generalmente di tre compartimenti. (Se necessario, può anche essere fatto per avere un compartimento, due compartimenti, tre compartimenti o più e può anche combinarsi dalla sbarra collettrice di espansione). Gli elementi primari sono situati in una recinzione inclusa che è saldata dal piatto dell'acciaio inossidabile con uno spessore di 3mm. Dentro la recinzione, c'è gas SF6 con una pressione di 0.04Mpa, che è usato come il medium per l'arco-estinzione e l'isolamento. La pressione del gas dentro la recinzione a gas è controllata dal manometro. Oltre alla recinzione a gas, altre parti della recinzione sono usate per l'installazione e la riparazione della recinzione a gas. Quelle componenti che non sono dentro la recinzione a gas sono posizionate o installate dentro questo gabinetto. Questa parte del gabinetto è fatta dal piatto d'acciaio dello zinco di alta qualità ricoperto d'alluminio, che è piegato all'dall'attrezzatura di elaborazione controllata a digitale della lamiera sottile ed è collegato dai bulloni e dai dadi ad alta resistenza. La porta del gabinetto è fatta dal piegato da di alta qualità e finita da spruzzo di plastica o da rivestimento arzillo.
1. RMU si compone del carro armato di gas, compartimento del meccanismo, compartimento del cavo, compartimento dello strumento, sbarra collettrice di espansione, ecc. Alla parte posteriore del carro armato di gas, c'è un dispositivo protetto contro le esplosioni (non indicato nell'immagine). Quando la pressione interna dell'arco è troppo grande, il gas ad alta pressione dentro il carro armato sarà pubblicato dal retro del gabinetto tramite il dispositivo protetto contro le esplosioni, che evita arrecare danni agli operatori.
2. La struttura del commutatore del carico è tipo dello scivolo dell'arco, con forte abilità di estinzione dell'arco.
3. La stanza di commutatore del carico e del fusibile forma il circuito di protezione del trasformatore. Il fusibile di limitazione corrente di alta tensione è installato nella recinzione d'isolamento della colata dell'epossiresina. Quando il fusibile brucia, i pop-up del percussore ed il commutatore del carico si apre.
4. il compartimento del meccanismo è sulla parte anteriore del RMU. In ogni circuito di funzione, il carico e l'interruttore tutto sono forniti del meccanismo di controllo di carico manuale (o motore) della molla ed il commutatore a tre posizioni della terra e del disconnector è fornito del meccanismo di controllo di carico manuale della molla. C'è indicatore dello stato del commutatore. Il meccanismo a tre posizioni dell'operazione del commutatore della terra e del disconnector misura con il lucchetto che può essere utilizzato per impedire il misoperation del personale non autorizzato quando l'attrezzatura non è in funzione. C'è «dispositivo dell'interruttore di sicurezza della protezione cinque» nell'operazione della porta del commutatore-terra-commutatore- del carico della stanza del cavo, porta del disconnector- di interruttore-tre-posizione del circuito della stanza del cavo.
Oggetto | unità | Parametro | |||
Tensione nominale | Chilovolt | 12,24 | |||
Corrente stimata della sbarra collettrice | A | 630,1250 | |||
Corrente nominale | A | 630 | |||
Frequenza nominale 1min | Hertz | 50/60 | |||
Corrente a breve termine stimata di withstand | KA | 20/4,25/2 | |||
Corrente di punta stimata di withstand | KA | 50,63 | |||
Cortocircuito stimato che fa corrente | KA | 50,63 | |||
Corrente nominale dell'apparecchiatura elettrica di comando del carico con il cavo del fusibile | A | 100 | |||
Cortocircuito stimato che rompe corrente
|
fusibile | KA | 31,5 | ||
Interruttore | KA | 20,25 | |||
potere 1min withstand di frequenza tensione |
(fase per fase/fase--terra/voragine)
|
Chilovolt | 42/48,65/79 | ||
impulso di fulmine tensione di withstand (valore di picco) |
(fase per fase/fase--terra) (fase per fase/fase--terra | Chilovolt | 75/85,125/145 | ||
Resistenza del circuito | Apparecchiatura elettrica di comando del carico | μΩ | 130 | ||
Gabinetto composito dell'apparato (non comprendere resistenza del fusibile) | μΩ | 250 | |||
Gabinetto SF6 dell'interruttore | μΩ | 140 | |||
Pressione del gas stimata SF6 (pressione relativa 20ºC) |
Mpa | 0,04 | |||
Tasso annuale di perdita del gas SF6 | ≤0.2% | ||||
Grado di protezione (recinzione riempita gas) | IP67 |
