Dettagli:
Termini di pagamento e spedizione:
|
| Guscio materiale: | Lega di alluminio | Corrente nominale: | 250A |
|---|---|---|---|
| Tensione nominale: | 40.5KV (24KV) | Gamma di applicazione: | Centrale elettrica, sottostazione del trasformatore ed ecc |
| Evidenziare: | apparecchiatura elettrica di comando elettrica ad alta tensione,apparecchiatura elettrica di comando isolata gas |
||
Il gas dell'interno ha isolato il metallo del cubicolo - apparecchiatura elettrica di comando placcata C - GIS
Panoramica
L'apparecchiatura elettrica di comando rivestita di metallo d'isolamento del gas dell'interno XGN49-40.5 (qui di seguito citata come «C-GIS ") è un prodotto a alta tecnologia che è ricercato, sviluppato e manifatturiero in base all'introduzione della tecnologia dell'istituto di ricerca di potere di Longyuan di federazione del settore produzione energia della Cina.
Condizione dell'ambiente di servizio:
Temperatura dell'aria: Massimo: +40, min: -25 (media non è più di 35 di 24 ore)
Altitudine sopra il livello del mare: <>
Umidità dell'aria: L'umidità relativa media misurata in 24 ore non è più di 95%, l'umidità relativa media al mese non è più di 90%, pressione media del vapore acqueo misurata in 24 ore non è più di 2.2kPa, pressione media del vapore acqueo al mese non è più di kPa 1,8.
Senza frequente vibrazione pesante
La gamma di disturbo elettromagnetico di induzione del sistema secondario non è più di 1.6kV
Le circostanze escluse da sopra sono necessitante la negoziazione con il produttore.
Parametri
| Oggetto | Unità | Parametro | |
| Tensione nominale | chilovolt | 40,5 | |
| Corrente nominale | A | 5~1250 | |
| Frequenza nominale | Hertz | 50 | |
| Tensione di withstand stimata di frequenza industriale (1min) | Fase per fase, fase a terra | chilovolt | 95 |
| Distanza dell'isolamento | 110 | ||
| Tensione di withstand di impulso stimata del fulmine | Fase per fase, fase a terra | chilovolt | 185 |
| Distanza dell'isolamento | 215 | ||
| tensione di withstand di frequenza industriale 1min del circuito di controllo ausiliario | V | 2000 | |
| Cortocircuito stimato che rompe corrente (efficace valore) | Ka | 20 25 31,5 | |
| Cortocircuito stimato che fa corrente (tempo di punta) | Ka | 50 63 80 | |
| Corrente stimata di withstand di periodo ridotto | Ka | 20 25 31,5 | |
| Corrente di punta stimata di withstand | Ka | 50 63 80 | |
| Durata di conservazione stimata di cortocircuito | s | 4 | |
| Gradi di protezione | IP67/IP4X | ||
| Ogni resistenza principale del circuito di ritorno di fase | μΩ | ≤250 | |
| Pressione del gas stimata SF6 (20°C) | Mpa | 0,05 | |
| Pressione del gas minima SF6 (20°C) | Mpa | 0,02 | |
| Tasso annuale di perdita del gas SF6 | % | ≤1 | |
| Tensione nominale del circuito di controllo ausiliario | V | DC110/220, AC220 | |
| Dimensioni (Width×Depth×Height) | millimetri | (600~1200) ×1400×2650 | |

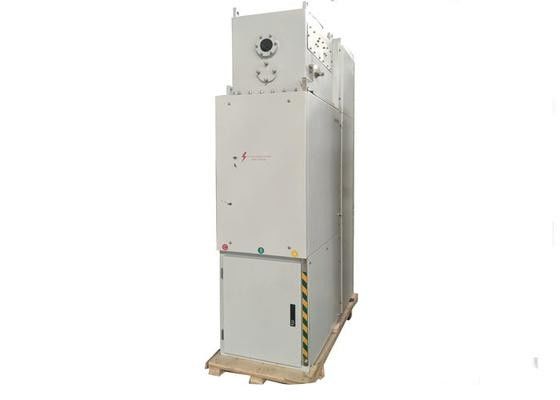

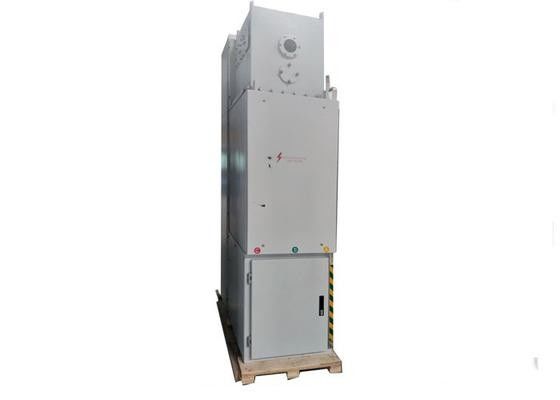

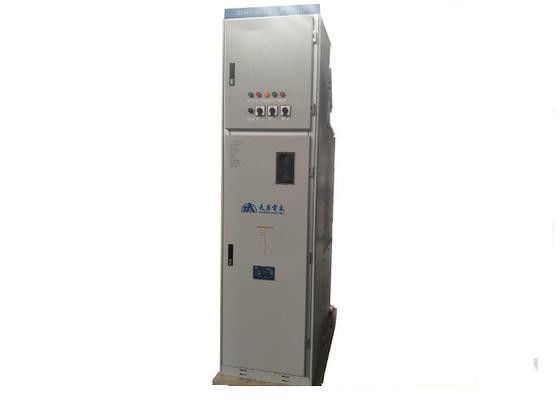

Immagine
