Dettagli:
Termini di pagamento e spedizione:
|
Struttura: | tipo incluso prelevabile | Tensione nominale: | 12KV |
---|---|---|---|
Corrente nominale di busuar principale: | 200A | Rottura della corrente: | 31.5kA |
Evidenziare: | i gis intossicano l'apparecchiatura elettrica di comando isolata,apparecchiatura elettrica di comando media di tensione |
Di apparecchiatura elettrica di comando rivestita di metallo di CA, Governo del commutatore, scatola di Distrubution
Panoramica

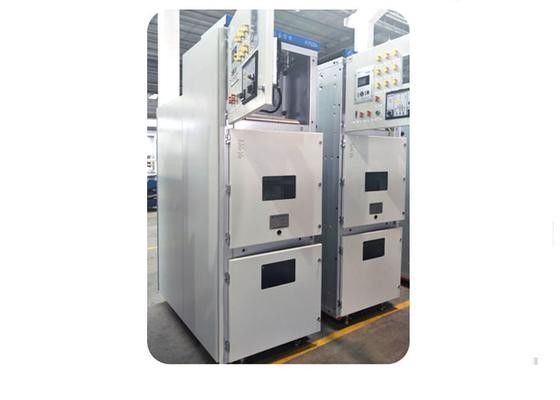

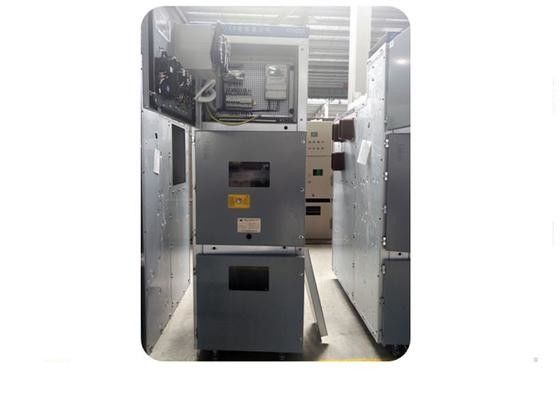

Di gabinetto incluso smontabile rivestito di metallo del commutatore di serie di KYN (chiamato gabinetto del commutatore in breve). È applicabile per la ricezione e la distribuzione di potere in 3.6-12Kv singola sbarra collettrice trifase di CA 50Hz e singola sbarra collettrice che sezionano il sistema. Ha le funzioni di controllare, di protezione e di verificare del circuito.
Facendo uso della circostanza:
1. Temperatura generale: Non sopra che +40, meno di -5. Temperature35 uguale.
2. Altezza di altitudine non sopra che 1000M
3. Parente Humidity=90% (+25)
4. Frequenza di terremoto non oltre 8 gradi
5. Senza polvere, fuoco, corrosione o altri oggetti pericolosi intorno
Parametri tecnici
Caratteristiche tecniche | ||||
Tensione nominale | chilovolt | 12 | 17,5 | 24 |
Tensione di withstand stimata di frequenza industriale | chilovolt | 28 | 38 | 65 |
Tensione di withstand di impulso stimata del fulmine | picco di chilovolt | 75 | 95 | 125 |
Corrente stimata di withstand di periodo ridotto - 3s | fino al Ka | 40 | 40 | 31,5 |
Corrente di punta stimata di withstand | fino al Ka | 100/125 | 100/125 | 80 |
Classificazione interna IAC dell'arco FL (R) - 1s | fino al Ka | 40 | 40 | 31,5 |
Frequenza nominale | Hertz | 50/60 | ||
Corrente nominale - sbarra collettrice - Cubicolo di C.B. - cubicolo del contattore |
fino al Ka |
3,150/4,000* 3,150/4,000* 400 |
3,150/4,000* 3,150/4,000* - |
2.500 2.500 - |
Grado di protezione | IP3X o IP4X | |||
Norme | IEC | |||
Dimensioni secondo il tipo del cubicolo (contattore/vuoto o interruttore SF6), la corrente nominale e la tensione. | ||||
Larghezza | millimetro | 800 - 1000 | ||
Altezza | millimetro | 2.300 (2200) | ||
Profondità | millimetro | da 1,500to 1.660 |
