Struttura: | tipo incluso prelevabile | Tensione nominale: | 3.6KV, 7.2KV, 12kV |
---|---|---|---|
Corrente nominale di busuar principale: | 630~4000A | resistenza di ciclo principale: | ≤400 |
Evidenziare: | i gis intossicano l'apparecchiatura elettrica di comando isolata,apparecchiatura elettrica di comando media di tensione |
Il Meta smontabile dell'interno l di CA placcato ed il metallo hanno accluso l'apparecchiatura elettrica di comando
Panoramica

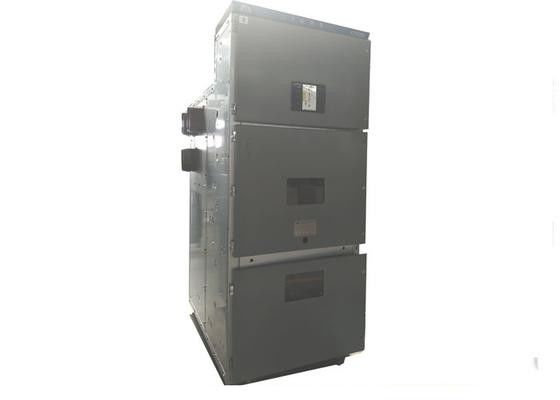

Come il trasporto di energia ed il dispositivo di controllo di distribuzione, l'apparecchiatura elettrica di comando rivestita di metallo e metallo-inclusa di CA smontabile dell'interno KYN28A-12 è adatta 12kV a griglia di potere trifase di CA 50Hz ad un'altitudine di non non più di 1000m.
Caratteristiche di prodotto
(1) la struttura di corpo è impiombata con la lamiera di acciaio AI-Zn-placcata, che ha subito le forze ripetute del bordo.
(2) tutta l'attrezzatura può essere azionata quando la porta di gabinetto è chiusa.
(3) l'alloggio del gabinetto completamente è sigillato per impedire il varie ed i parassiti ed il suo grado della protezione è IP4X. Inoltre, il grado della protezione di compartimento del carretto, di compartimento della sbarra collettrice, di compartimento del cavo e di compartimento dello strumento del relè è IP2X.
(4) la chiusura semplice ed efficace può impedire il misoperation. «L'cinque-anti» dispositivo di blocco perfetto assicura la protezione affidabile della sicurezza per gli operatori dell'attrezzatura.
(5) l'interruttore può essere sostituito in un modo abbastanza semplice con i carretti intercambiabili. VT19 e l'interruttore importato di vuoto VD4 sono forniti.
(6) l'interruttore di vuoto ed il suo meccanismo di comando nel compartimento ad alta pressione hanno bisogno soltanto di una poca manutenzione.
(7) il gabinetto può essere installato contro la parete per risparmiare lo spazio.
(8) la linea secondaria è fissata nel tubo protettivo per conduttori di grande, che è facile da collegarsi.
(9) la struttura mezzo messa fornisce il grande spazio per il compartimento del cavo collegato ai multi-cavi.
(10) l'installazione del compartimento del cavo può essere osservata facilmente attraverso la finestra di ispezione del pannello.
(11) il compartimento del cavo ed il compartimento secondario dello strumento misura indipendente con la messa a terra della sbarra collettrice a massa con il buon contatto con i gabinetti.
Parametri tecnici
No. | Oggetto | Unità | Parametro | |
1 | Tensione nominale | chilovolt | 3,6, 7,2, 12 | |
2 | Corrente nominale | A | 630,1250,1600,2000,2500,3150,4000 | |
3 | Tensione di Withstand a breve termine di frequenza industriale stimata | Fase per fase, fase a terra | chilovolt | 42 |
Isolazione della distanza | chilovolt | 48 | ||
4 | Tensione di Withstand di impulso stimata del fulmine | Fase per fase, fase a terra | chilovolt | 75 |
Isolazione della distanza | chilovolt | 85 | ||
5 | Corrente dinamica stimata (picco) | Ka | 40,50,63,80,100,125,130 | |
6 | Corrente a breve termine stimata di Withstand (4s, valore virtuale) | Ka | 16,20,25,31.5, 40,50 | |
7 | Frequenza nominale | Hertz | 50 | |
8 | Rottura dei periodi del cortocircuito stimato che rompono corrente | Periodi | 30 | |
9 | Tempo termico stimato | s | 4 | |
10 | Vita meccanica | Periodi | 30000 | |
11 | Dimensione globale (×Depth del ×Height di larghezza) | millimetri |
800(1000)×1500(1600/1700) del ×2300 |
