Dettagli:
Termini di pagamento e spedizione:
|
Struttura: | tipo incluso prelevabile | Tensione nominale: | 3,6, 7,2, 12kV |
---|---|---|---|
Corrente nominale di busuar principale: | 630~4000A | resistenza di ciclo principale: | ≤400 |
Evidenziare: | i gis intossicano l'apparecchiatura elettrica di comando isolata,apparecchiatura elettrica di comando media di tensione |

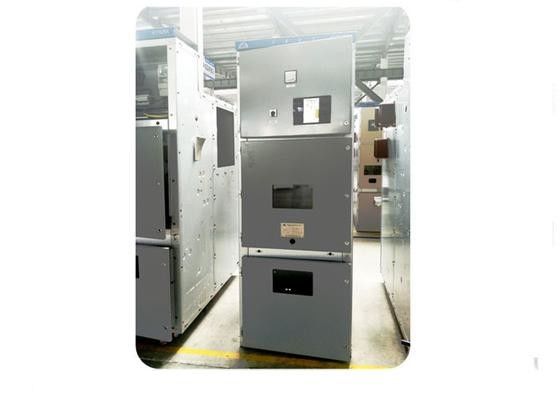

mezza apparecchiatura elettrica di comando di CA di distribuzione di Electric Power del supporto 12KV
Panoramica
Apparecchiatura elettrica di comando placcata/Governo del metallo dell'interno di CA di KYN28A-12Seiries. È adatto a tensione nominale trifase 12KV, centrale elettrica di CA di frequenza nominale 50Hz ricevere e distribuire l'energia elettrica e controllare, proteggere e verificare il circuito.
Rispetti la norma: Stati tecnici generali dell'apparecchiatura elettrica di comando Metallo-inclusa di CA di GB3906-97 3-35KV, dell'apparecchiatura elettrica di comando ad alta tensione GB11022-89, 1990) apparecchiatura elettrica di comando di CA di IEC298 (ed attrezzature Metallo-incluse di controllo con tensione nominale sopra 1kv e 50kv o sotto.
Applicazione
L'apparecchiatura elettrica di comando inclusa prelevabile 12KV pricipalmente è utilizzata in centrali elettriche, piccoli e generatori di corrente di medie dimensioni, imprese di estrazione mineraria e di industriale e sottostazioni secondarie della centrale elettrica per la ricezione di potere, il trasporto di energia e la partenza di grande motore ad alta tensione per implementare il controllare, la protezione ed il verificare.
Parametro
No. |
Oggetto |
unità |
Parametro |
|
1 |
Tensione nominale |
Chilovolt |
12 |
|
2 |
Corrente nominale principale della sbarra collettrice |
A |
630 |
|
3 |
Corrente nominale |
A |
630 |
|
4 |
Frequenza nominale |
Hertz |
50 |
|
5 |
Corrente a breve termine stimata di withstand |
KA |
20 |
|
6 |
Tempo continuo di periodo ridotto stimato |
S |
4 |
|
7 |
Corrente di punta stimata di withstand |
KA |
50/125 |
|
8 |
Cortocircuito stimato che fa corrente |
KA |
50 |
|
9 |
Carico attivo stimato che rompe corrente |
A |
630 |
|
10 |
Rated ha chiuso il ciclo che rompe la corrente |
A |
630 |
|
11 |
Corrente di rottura dicarico stimata |
A |
10 |
|
12 |
Il commutatore di interramento valutato |
KA |
20 |
|
13 |
Collegando commutatore a massa valutato |
S |
4 |
|
14 |
Collegando commutatore a massa valutato |
KA |
50 |
|
15 |
Livello dell'isolamento di valutazione |
potere 1min |
Chilovolt |
(fase per fase/fase--terra) 42; |
impulso di fulmine |
Chilovolt |
(fase per fase/fase--terra) 75; |
||
16 |
resistenza di ciclo principale |
≤400 |
||
17 |
vita meccanica |
Commutatore del carico |
tempo |
5000 |
Commutatore di interramento |
tempo |
2000 |
||
18 |
potere sussidario del ciclo 1min |
Chilovolt |
2 |
|
19 |
Pressione del gas stimata SF6 |
Mpa |
0,04 |
|
20 |
Tasso annuale di perdita del gas SF6 |
1% |
||
21 |
Grado di protezione |
IP4X |
