| Alta tensione stimata: | 40.5kV | Bassa tensione stimata: | 0.54V |
|---|---|---|---|
| Capacità stimata: | 1000kva | telaio: | acciaio del canale, acciaio di angolo |
| trasformatore: | trasformatore a bagno d'olio | Corrente nominale: | 1600~3300 |
| Evidenziare: | sottostazione imballata del trasformatore,Sottostazione di distribuzione di energia |
||

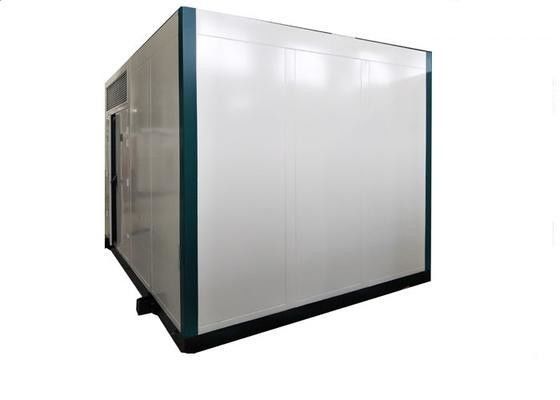

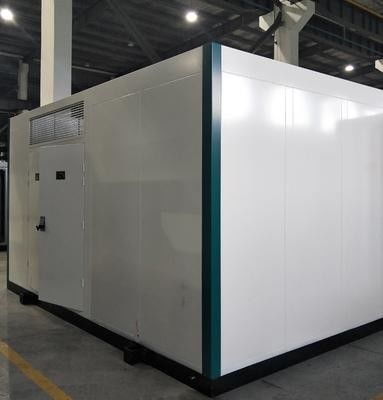

produzione di energia di 40.5KV 35KV PV, sottostazione dello speciale di Prefbricated
Panoramica
La sottostazione speciale di PV di serie YBT13 è per rispondere all'esigenza della generazione fotovoltaica, che ha l'aspetto novello, la struttura compatta, la prestazione affidabile, la manutenzione facile, ecc.
Stato di servizio:
1. Altitudine: ≤ 3000m (sopra il livello del mare)
2. Temperatura ambiente: Massimo 40C -25C minimo
>>Temperatura massima di media mensile: ≤ 35C
>>Temperatura media di Max. Yearly: ≤ 25C
3. Umidità relativa: Value≤ medio quotidiano 95%, value≤ 90% di media mensile
4. Differenza di Max. Daily nella temperatura: 25C
5. Intensità di luce solare: 0.1W/CM2 (velocità del vento 0.5M/S);
6. Velocità del vento all'aperto: ≤ 35m/s;
7. Grado di inquinamento: Grado III;
8. Grado della prova della pioggia: Grado 3;
9. La pendenza sul punto dell'installazione sarà non più di 3°;
10. Abilità del anti-terremoto: L'accelerazione orizzontale della superficie di messa a terra è 0.2g
L'accelerazione verticale della superficie di messa a terra è 0.1g;
11. Punto dell'installazione: Il punto non ha il pericolo esplosione/dell'incendio/l'inquinamento/prodotto chimico seri
corrosione e scossa squisita.
Il cliente del **** dovrebbe negoziare con il produttore se lo stato di servizio è differente da sopra
Parametri:
| Tensione nominale | 40,5 chilovolt | |||||||||
| Frequenza nominale | Hertz | 50 | ||||||||
| Corrente principale stimata della sbarra collettrice | A | 630 | 1250 | |||||||
| la tensione di Withstand valutata 1min di frequenza industriale a terra, fra Phases/to apre la lacuna | chilovolt | 95/118 | ||||||||
| La tensione di Withstand di impulso del fulmine a terra, fra Phases/to apre la lacuna | chilovolt | 185/215 | ||||||||
| Corrente a breve termine stimata di Withstand | kA/s |
20/2 |
||||||||
| Corrente di punta stimata di Withstand | Ka | 50 | 63 | |||||||
| Cortocircuito stimato che fa corrente | Ka | 31,5 | 63 | |||||||
| Cortocircuito stimato che rompe corrente | Ka | 31,5 | 25 | |||||||
| Unità di LV | Tensione nominale | V | 690 |
|
||||||
| Corrente del circuito principale stimata | 1600~3300 | |||||||||
| A | ||||||||||
| Cortocircuito stimato di limite che rompe capacità | Ka | 50 | ||||||||
| Cortocircuito stimato di funzionamento che rompe capacità | Ka | 40 | ||||||||
| Corrente a breve termine stimata di Withstand | kA/1s | 40 | ||||||||
| Unità del trasformatore | Capacità stimata | KVA | 1600~5500 | |||||||
| Tensione di resistenza | % | 4; 4,5 | ||||||||
| Gamma di spillatura | % | ±2X2.5; ±5 | ||||||||
| Gruppo collegato | Y, yn0; D, yn11 | |||||||||
| Recinzione | Grado di protezione | Stanza di alta tensione | IP33 | |||||||
| Stanza di LV | IP33 | |||||||||
| Stanza del trasformatore | IP23 | |||||||||
| Livello sonoro | dB | ≤55 | ||||||||
