Tensione nominale: | 35kv | tipo di raffreddamento: | ONAN |
---|---|---|---|
Capacità stimata: | 1000-2500kva | Corrente nominale: | 630A |
Evidenziare: | sottostazione imballata del trasformatore,Sottostazione di distribuzione di energia |

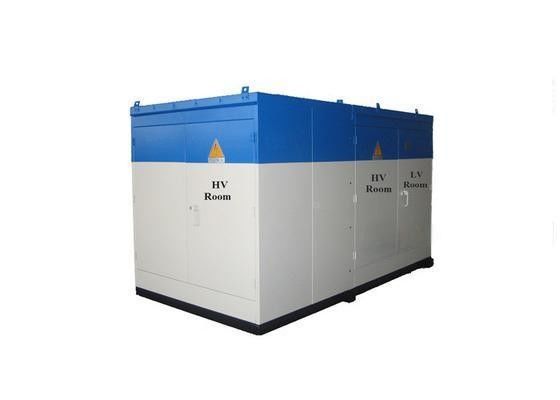

Sottostazione prefabbricata fotovoltaica Step Up della produzione di energia
Panoramica del prodotto
La produzione di energia fotovoltaica usata aumenta la sottostazione prefabbricata fa per aumentare la sottostazione di trasformazione prefabbricata e montata nell'officina della fabbrica. Include il commutatore del carico del trasformatore di aumento, di vuoto di alta tensione e l'apparecchio elettrico di combinazione del fusibile, il commutatore di LV, il collegamento interno (cavo, bus, ecc.), i trasformatori elettrici ed altre attrezzature ausiliarie. Tutto sopra è fornito delle coperture pubbliche ed è insiemi all'aperto della sottostazione del trasformatore che ha passato il tipo prova. Presenta i vantaggi dell'attrezzatura dell'insieme completo, installazione facile, breve periodo di costruzione, costo di gestione basso, alta forza della struttura, la forte prestazione anticorrosiva. È completamente adatto a spiaggia, a pascolo, a deserto e ad altre condizioni di funzionamento con le circostanze naturali sfavorevoli.
Caratteristiche della struttura di prodotto
la sottostazione prefabbricata fotovoltaica funzionale della produzione di energia di ü integra i vantaggi dei prodotti europei e di tipo americano. È più adatto a centrali elettriche fotovoltaiche con le seguenti caratteristiche:
il ü il coltello di isolamento del commutatore ad alta tensione, l'arco che estinguono la camera e la camera del fusibile è disposto esclusivamente, che risolve il problema quando il commutatore generale deve sostituire il fusibile o l'arco che estingue la camera, l'intera linea necessità di potere di essere tagliato. E realmente realizza la funzione che la manutenzione del singolo insieme e non fermare altre macchine.
il ü il commutatore di alta tensione al trasformatore è collegato dalla sbarra collettrice e risolve il problema di sicurezza operativo con il collegamento di cavo.
il ü per riferimento ai vantaggi del trasformatore cuscinetto-montato, il radiatore del trasformatore è installato nel tipo aperto, che realizza la prestazione di raffreddamento di ventilazione naturale, conserva la perdita di potere causata dall'aerazione forzata ed elimina il difetto della prestazione del fan che non è affidabile e facile da superare la temperatura per causare il viaggio dovuto l'aerazione forzata. Inoltre è raggiunto che il corpo fatto pagare completamente è sigillato nella scatola in modo da risolvere il problema relativo alle polveri;
Oggetto | Unità | Commutatore di alta tensione | Trasformatore | Dispositivi di LV | |||
Tensione nominale | Chilovolt | 12 | 40,5 | 10/0.38 | 35/0.27/0.27 | 0.27/0.38 | |
Capacità stimata | KVA | 600~1600 | |||||
Frequenza nominale | Hertz | 50 | 50 | 50 | |||
Corrente nominale | A | 200 | 630 | ||||
tensione di withstand di frequenza industriale 1min | Fase ad a terra/a fase per fase | Chilovolt | 42 | 95 | 35 | 35 | 5 |
Isolazione della distanza | Chilovolt | 48 | 110 | ||||
Tensione di withstand di impulso del fulmine | Fase ad a terra/a fase per fase | Chilovolt | 75 | 185 | 75 | 220 | 12 |
Isolazione della distanza | Chilovolt | 85 | 215 | ||||
Cortocircuito stimato che rompe corrente (efficace valore) | KA | 31,5 | 50 | ||||
Corrente a breve termine stimata di withstand (efficace valore) | KA | 20 (4S) | 20 (4S) | 40 (1s) | |||
Cortocircuito stimato che fa corrente (valore di picco) | KA | 50 | 50 | ||||
Corrente di punta stimata di withstand | KA | 50 | 50 | ||||
Livello protettivo | IP33 | ||||||
Livello acustico | ≤55dB |
