Dettagli:
Termini di pagamento e spedizione:
|
| Tensione nominale: | 12KV | CA Electrica Metallo-incluso: | verde |
|---|---|---|---|
| Dimensioni: | 3 Uint | Corrente nominale: | 630A |
| Evidenziare: | sottostazione imballata del trasformatore,Sottostazione di distribuzione di energia |
||

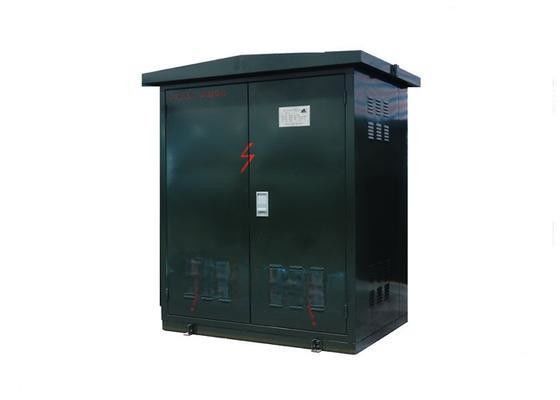

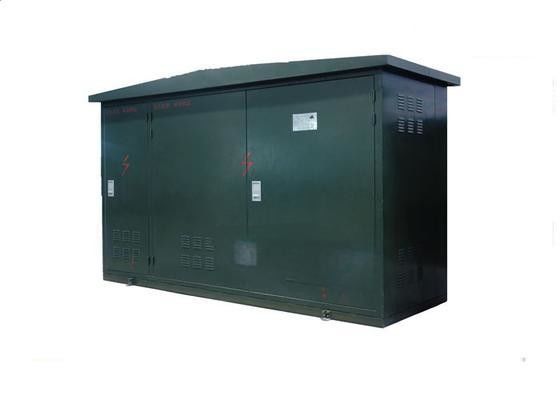

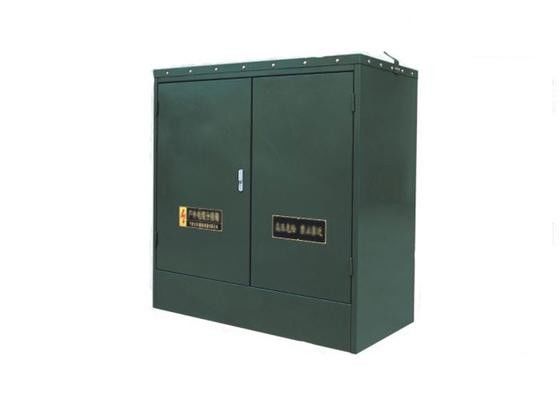

Scatola di derivazione Metallo-inclusa del cavo all'aperto di CA, gabinetto di distribuzione del collegamento
Panoramica
La serie DFT6-12/24 come l'energia elettrica accetta e distribuire. L'unità principale dell'anello all'aperto è la stazione di trasferimento che il cavo ha trasportato l'energia elettrica, utilizzata in all'aperto con il circuito del cavo per collegarsi e lo sblocco, ramo e continua o cambia. Caratterizza del metodo semplice del collegamento, convenienza, isolamento flessibile e completo e struttura omniseal, resistenza della corrosione e impermeabile, antiinquinamento, manutenzione libera e la sicurezza.
Assista la circostanza
≤1000m di A. Altitude(sopraillivello del mare);
B. temperatura ambiente: -25ºC~+40ºC;
C. ≤34m/sdi velocità del vento
D. Il punto dovrebbe non avere scossa regolarmente squisita.
Dati tecnici principali
Parametro principale del commutatore del carico di FN26-12/24 SF 6
| Oggetto | Unità | Parametro | Parametro |
| Tensione nominale | chilovolt | 12 | 24 |
| Corrente nominale | A | 630 | 630 |
| Corrente stimata di withstand di periodo ridotto | kA/s | 25/2 | 25/2 |
| Corrente di punta stimata di withstand | Ka | 63 | 63 |
| Cortocircuito stimato che fa corrente | kA/times | 50/2 | 63/2 |
| 1 tensione di withstand minima di frequenza industriale | chilovolt | 42 | 65 |
| Tensione di withstand di impulso del fulmine | chilovolt | 75 | 125 |
| Vita meccanica | Periodi | 10000 | 10000 |
| Pressione del gas SF6 (pressione di superficie nelºC 20) | Mpa | 0,04 | 0,04 |
| Tasso annuale di perdita del gas | ≤1% | ≤1% |
Parametro tecnico principale del connettore di cavo
| Oggetto | Unità | Parametro | Parametro |
| Tensione nominale | chilovolt | 12 | 24 |
| Corrente nominale | A | 630 e sotto | 630 e sotto |
| Sezione trasversale di cavo | millimetro2 | 25~400 | 35~400 |
| Resistenza nel punto di collegamento | μΩ | 40 | 45 |
| Scarico parziale | pC/kV | ≤10/13 | ≤10/21.5 |
| Corrente stimata di withstand di periodo ridotto | kA/s | 20/3 | 25/2 |
| Corrente di punta stimata di withstand | Ka | 50 | 63 |
| 1 tensione di withstand minima di frequenza industriale | chilovolt | 42 | 65 |
| Tensione di withstand di impulso del fulmine | chilovolt | 75 | 125 |
