| Tensione nominale: | 12/24kV | Corrente nominale: | 630A |
|---|---|---|---|
| Guscio materiale: | Acciaio inossidabile | Altitudine: | ≤1000m |
| Evidenziare: | sottostazione imballata del trasformatore,Sottostazione di distribuzione di energia |
||
12 / scatola di derivazione all'aperto di cavo di unità principale dell'anello 24KV/scatola di conteggio di distribuzione
Generalità
La scatola di derivazione del cavo di serie DFT6-12/24 è una nuova attrezzatura dell'alimentazione elettrica che è progettata per la coordinazione del sistema di cavo della rete di potere 12/24kV per l'accettazione e la distribuzione di potere. La scatola di derivazione del cavo di serie ha struttura unica ed il bello aspetto, è particolarmente adatto a posto che le coperture piccola area di accumulazione ed ha più alto requisito nell'ambiente quali la via della città, area della residenza, palazzo multipiano, aeroporto e molo, ecc.
È utilizzato nel collegamento, nello smistamento, nella ramificazione, nella continuazione e nel trasferimento del circuito del cavo all'aperto.

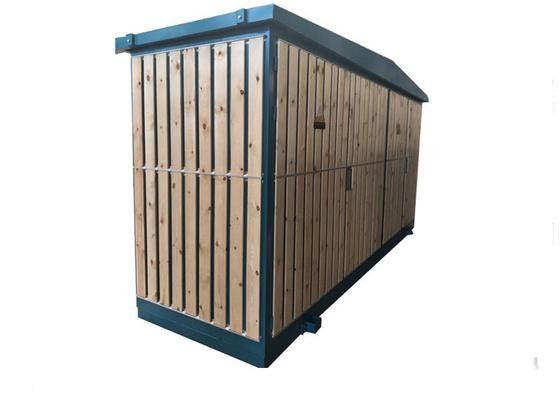

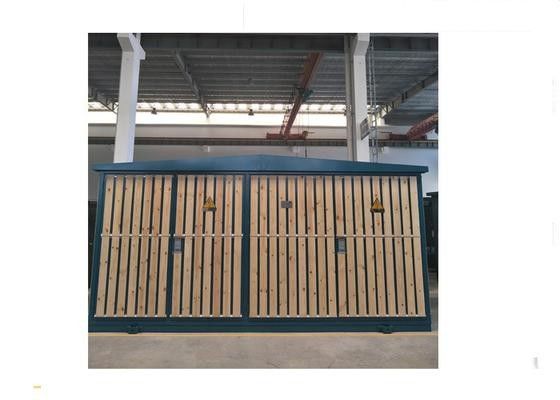

Aggiunga il bordo di legno della recinzione di caso secondo la richiesta del cliente.
Assista la circostanza
1. ≤ 1000m di altitudine - sopra il livello del mare
2. Temperatura ambiente: - 25 ºC ~+40ºC
3. Velocità del vento: ≤ 34m/s
4. Nessuna scossa regolarmente squisita
Caratteristiche:
a. il metodo dell'unire è semplice ed affidabile e è conveniente da installare.
b. L'isolamento completo e la struttura è completamente sigilla su, esenta la manutenzione, polvere ed impermeabilizzano.
c. Una volta che soltanto poco l'investimento e può conservare l'investimento dell'apparecchiatura e del cavo del commutatore.
d. La piccola area della copertura ed è facile da coordinare l'ambiente di bordi.
| Parametro tecnico principale FN26-12/24 del commutatore del carico SF6 | |||
| Oggetto | Unità | Parametro | Parametro |
| Tensione nominale | chilovolt | 12 | 24 |
| Corrente nominale | A | 630 | 630 |
| Corrente a breve termine stimata di Withstand | kA/s | 25/2 | 25/2 |
| Corrente di punta stimata di Withstand | Ka | 63 | 63 |
| Corrente di fabbricazione a breve termine stimata | kA/S | 50/2 | 63/2 |
| tensione di Withstand di frequenza industriale 1min | chilovolt | 42 | 65 |
| Tensione di Withstand di impulso di illuminazione | chilovolt | 75 | 125 |
| Resistenza meccanica | Periodi | 10000 | 10000 |
| Pressione del gas SF6 (pressione relativa 20℃) | Mpa | 0,04 | 0,04 |
| Tasso/anno di perdita | ≤1% | ≤1% | |
| Parametro tecnico principale del terminale del cavo | |||
| Oggetto | Unità | Parametro | Parametro |
| Tensione nominale | chilovolt | 12 | 24 |
| Corrente nominale | A | ≤630 | ≤630 |
| Applichi alla sezione trasversale del cavo |  |
25-400 | 35-400 |
| Resistenza del punto di collegamento | µΩ | 40 | 45 |
| Scarico parziale | Pc/kv | ≤10/13 | ≤10/21.5 |
| Tensione stimata di stabilità termica | kA/s | 20/3 | 25/2 |
| Tensione dinamica stimata | Ka | 50 | 63 |
| tensione di Withstand di frequenza industriale 1min | chilovolt | 42 | 65 |
| Impulso di fulmine | chilovolt | 75 | 125 |
| Sezione trasversale conduttiva del cavo comunemente usato |
| 35,50,70,95,120,150,185,240,300,400, ecc. |
