Ningbo Tianan (Group) Co.,Ltd.
Casa ProdottiSottostazione compatta del trasformatore

Sottostazione del trasformatore del compatto della struttura aperta 11kv, scatola di derivazione del cavo all'aperto

Cina Ningbo Tianan (Group) Co.,Ltd. Certificazioni
Cina Ningbo Tianan (Group) Co.,Ltd. Certificazioni
Sono ora online in chat

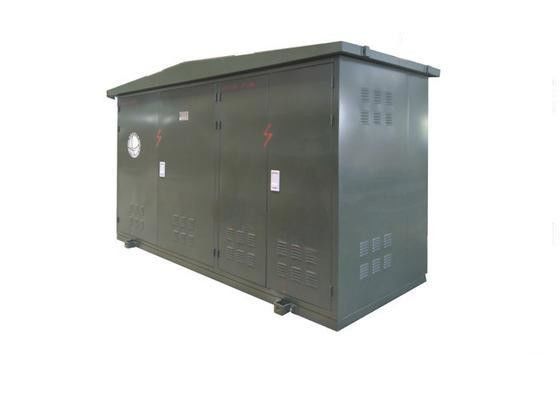

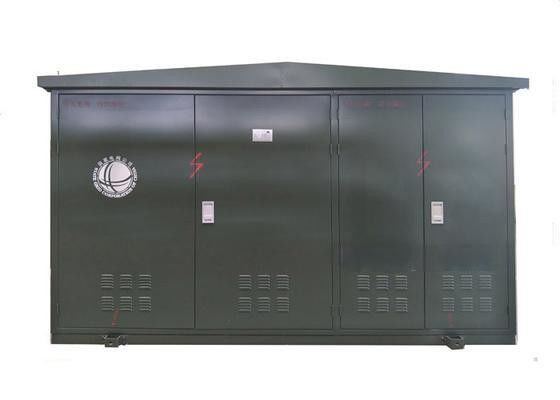

Sottostazione del trasformatore del compatto della struttura aperta 11kv, scatola di derivazione del cavo all'aperto

Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box
Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box Open Frame 11kV Compact Transformer Substation , Outdoor Cable Branch Box

Grande immagine :  Sottostazione del trasformatore del compatto della struttura aperta 11kv, scatola di derivazione del cavo all'aperto

Dettagli:
Luogo di origine: La Cina
Marca: TIANAN Electric
Certificazione: ISO9001:2000, VDE, CCC
Numero di modello: DFT6-12
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1SET
Prezzo: Pending
Imballaggi particolari: Nudo
Tempi di consegna: 40 giorni del lavoro
Termini di pagamento: L/C, T/T, D/P, D/A
Capacità di alimentazione: 2000sets all'anno
Descrizione di prodotto dettagliata
Tensione nominale: 12KV Struttura: Struttura aperta
Dimensioni: 1 uint Corrente nominale: 630A
Evidenziare:

sottostazione imballata del trasformatore

,

Sottostazione di distribuzione di energia

scatola di derivazione all'aperto del cavo di 11kV RMU per accettazione e distribuzione di potere



Panoramica

La serie DFT6-12/24 è la nuova attrezzatura dell'alimentazione elettrica che progettiamo per la coordinazione del sistema di cavo Sottostazione del trasformatore del compatto della struttura aperta 11kv, scatola di derivazione del cavo all'aperto 0della rete di potere 10kV/24kV.

È adatto al posto di nodo del cavo in un sistema di 10 kV/24kV, poichè l'energia elettrica accetta e distribuire. Il cavo trasporta l'energia elettrica, utilizzata in all'aperto con il circuito del cavo per collegarsi e lo sblocco, ramo e continua o cambia.
Assista la circostanza
≤1000m di A. Altitude(sopraillivello del mare);
B. temperatura ambiente: -25ºC~+40ºC;
C. ≤34m/sdi velocità del vento
D. Il punto dovrebbe non avere scossa regolarmente squisita.



Dati tecnici principali
Parametro principale del commutatore del carico di FN26-12/24 SF 6

Oggetto Unità Parametro Parametro
Tensione nominale chilovolt 12 24
Corrente nominale A 630 630
Corrente stimata di withstand di periodo ridotto kA/s 25/2 25/2
Corrente di punta stimata di withstand Ka 63 63
Cortocircuito stimato che fa corrente kA/times 50/2 63/2
1 tensione di withstand minima di frequenza industriale chilovolt 42 65
Tensione di withstand di impulso del fulmine chilovolt 75 125
Vita meccanica Periodi 10000 10000
Pressione del gas SF6 (pressione di superficie nelºC 20) Mpa 0,04 0,04
Tasso annuale di perdita del gas   ≤1% ≤1%


Parametro tecnico principale del connettore di cavo

Oggetto Unità Parametro Parametro
Tensione nominale chilovolt 12 24
Corrente nominale A 630 e sotto 630 e sotto
Sezione trasversale di cavo millimetro2 25~400 35~400
Resistenza nel punto di collegamento μΩ 40 45
Scarico parziale pC/kV ≤10/13 ≤10/21.5
Corrente stimata di withstand di periodo ridotto kA/s 20/3 25/2
Corrente di punta stimata di withstand Ka 50 63
1 tensione di withstand minima di frequenza industriale chilovolt 42 65
Tensione di withstand di impulso del fulmine chilovolt 75 125
