Corrente nominale: | 630 1250 2000A | Altitudine: | fino a 1 000m sopra il livello del mare |
---|---|---|---|
frequenza: | 50 (60) HERTZ | Tensione nominale: | 40.5kV |
Grado di protezione: | IP4X, IP2X | Applicazione: | &distribution del trasporto di energia |
Evidenziare: | apparecchiatura elettrica di comando elettrica ad alta tensione,apparecchiatura elettrica di comando isolata gas |
Descrizione di prodotto:

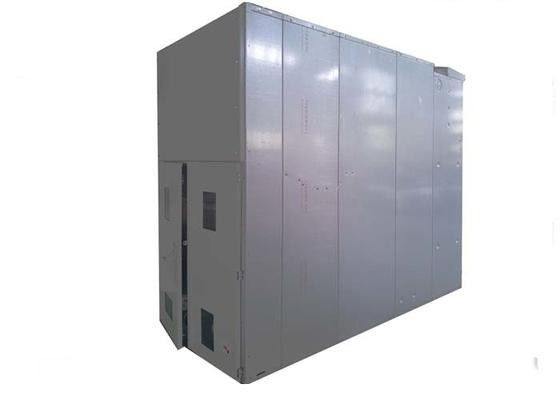

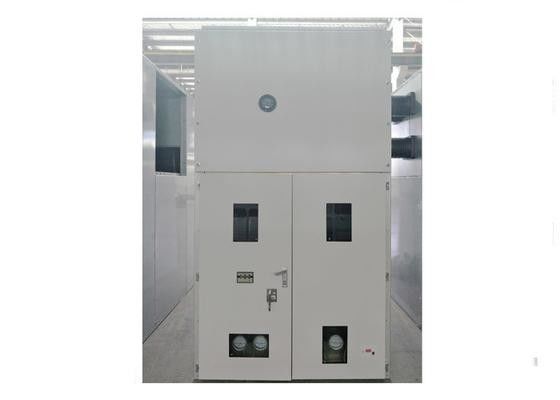

KYN61-40.5 (Z) di apparecchiatura elettrica di comando rivestita di metallo isolata aria è adatta
applicazione a tre fasi, 50Hz, sistema di distribuzione di potere 40.5kV. Questo prodotto ha funzioni della protezione, del controllo e del monitoraggio.
Stato di servizio:
1. Temperatura dell'aria ambiente: -15°C~+40°C.
2. Altitudine: ≤1000m.
3. Umidità relativa: Average≤95% quotidiano, averange≤90% mensile.
4. Intensità di terremoto: ≤magnitude 8.
5. Applicabile nei posti senza gas corrosivo ed infiammabile e vapore acqueo.
6. Usato sul posto senza vibrante frequentemente intenso.
Nota: I prodotti su misura sono disponibili.
No. | Nome | Unità | Dati |
1 | Tensione nominale | chilovolt | 40,5 |
2 | Corrente nominale | A | 1250, 1600, 2000 |
3 | Frequenza nominale | Hertz | 50 |
4 | Corrente stimata di withstand di periodo ridotto | Ka | 20, 25, 31,5 |
5 | Corrente di punta stimata di withstand | Ka | 50, 63, 80 |
6 | Tensione di withstand stimata di frequenza industriale | chilovolt | 95/1min |
7 | Tensione di withstand di impulso stimata del fulmine | chilovolt | 185 |
8 | Durata stimata del cortocircuito | S | 4 |
9 | Il grado di protezione | IP3X |
Dati tecnici principali dell'interruttore di vuoto
No. | Nome | Unità | Dati |
1 | Tensione nominale | chilovolt | 40,5 |
2 | Frequenza nominale | Hertz | 50 |
3 | Tensione di withstand stimata di frequenza industriale | chilovolt | 95/1min |
4 | Tensione di withstand di impulso stimata del fulmine | chilovolt | 185 |
5 | Corrente nominale | A | 1250, 1600, 2000 |
6 | Corrente stimata di withstand di periodo ridotto | Ka | 20, 25, 31,5 |
7 | Cortocircuito stimato che rompe corrente | Ka | 20, 25, 31,5 |
8 | Corrente di punta stimata di withstand | Ka | 50, 63, 80 |
9 | Durata stimata del cortocircuito | S | 4 |
10 | Tempo di apertura | spettrografia di massa | 30≤t≤60 |
11 | Tempo di chiusura | spettrografia di massa | 50≤t≤100 |
12 | Rottura dei periodi di breve circui stimato che rompe corrente | Ciclo | 20 |
13 | Resistenza meccanica | Ciclo | 10000 |
Dati tecnici principali del meccanismo di comando della primavera
Nome | Unità | Dati | |
Tensione di funzionamento Rated | Bobina d'apertura | V | DC220/110 AC220/110 |
Bobina di chiusura | |||
Corrente di funzionamento Rated | Bobina d'apertura | A | 0,96 (220V) 1,05 (110V) |
Bobina di chiusura | |||
Potere del motore energia-immagazzinato | W | 230 | |
Tensione nominale del motore energia-immagazzinato | V | DC220/110 AC220/110 | |
Durata per la memorizzazione dell'energia | S |
≤12 |
